商品の詳細:
|
| モデル名: | ABS ボックス 1×2 溶融光ファイバーコップラー | 作動の波長範囲: | 1310nm、1490nm、1550 nm |
|---|---|---|---|
| 分割比: | 50/50,40/60,30/70,20/80,10/90,5/95等 | 他のタイプ: | シングルウィンドウ,ダブルウィンドウ,トリプルウィンドウ,WDM |
| 装置タイプ: | 融合式コップラー | 前終わる利用できる: | LC/UPC、LC/APC、SC/UPC、SC/APC、FC/UPC、FC/APCおよびST/UPC |
| 分極の直線: | 遅い軸線速い | 繊維の種類: | PM繊維ケーブル |
| パッケージの寸法: | Ø4x40;Ø4x54;98x16x9mm | 構成タイプ: | LCのコネクターとの1×2 |
| ハイライト: | 1×2は繊維光学のカプラーを溶かした,ABS箱のタイプ繊維光学のカプラー,単一モードの溶かされた繊維光学のカプラー |
||

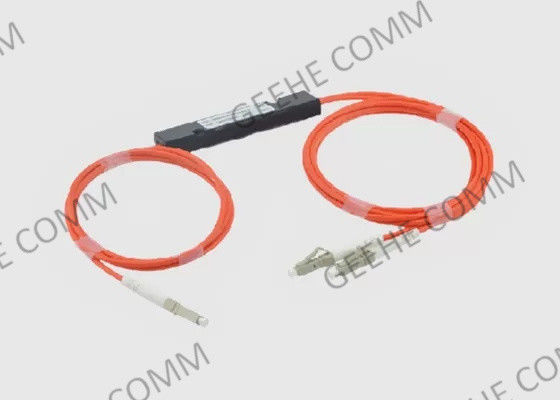

シングルモードLCコネクタ ABSボックス 1×2 融合光ファイバーコップラー
オプティックカップラー 簡潔な紹介
ABS Box type 1×2 Single-mode fused fiber optic coupler is a 1 ×2 FBT splitter module packed in ABS box with ruggedized fiber jackets of 2mm and up to 3mm with SC / APC or customized fiber connectors terminated.
核融合ファイバーカップラー/スプリッターの主な機能は,必要な分割比として入力光電力を再分配することです.Fused Biconical Tapered (FBT) 技術を採用し,ネットワークアプリケーションのためのTelcordia GR-1209/1221規格に完全に適合しています..
ギヘの光学カップラー生産ラインは 10年以上前から生産されており 現在では以前より3倍に増えています日本から輸入された機械は最高技術でブランドされています,より多くの分割を選択することができます.
ファイバー・オプティック・カップラー 特徴と利点
3 窓幅のブランドコップラー 仕様とパラメータ:
| パラメータ | P | A について | |||
| 動作波長 (nm) | 1310&1490&1550 | ||||
| 動作帯域幅 (nm) | 1310 ± 40nm,1490 ± 40nm,1550 ± 40nm | ||||
| ファイバータイプ (dB) | コーニング G652D OR コーニング G657 A1 | ||||
| 挿入損失 (dB) |
50:50 | ≤34 | ≤36 | ||
| 30:70 | 5.00~5.60/≤18 | 4.90~6.10/≤21 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤02 | 18.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.1 | |||
| リターン損失 (dB) | ≥55 | ≥45 | |||
| ディレクティブ (dB) | ≥55 | ||||
| 動作温度 ((°C) | -40 ~ +85 | ||||
注文情報:
| 白血球 | X- | X2 - | 345 - | XX- | X- | XX- | XX- | X について |
| P:プレミアム A:A級 X: 要求に応じて |
121x2 222x2 |
1310&1490&1550nm | 0101:99 050 5 について95 ...... ありがとうございました 5050: 50: 50:50 |
11m x: 要求に応じて |
25250μM 繊維 09:900μM ゆるい繊維 | SC: SC/UPC SA: SC/APC 00接続器がない |
A:A: B:B C:C |
|
| グレード | ポート番号 | 波長作戦 | 結合比 | 繊維の長さ | 繊維の種類 | コネクタタイプ | サイズ |
FBT カップラー PLC スプリッタと比較:
| パラメータ | FBT スプリッタ | PLC スプリッタ |
| 製造方法 | 2つ以上の光ファイバーが結合して 融合型テーパーファイバー装置に付けられます繊維は,出力分岐と比率に応じて引き出され,インプットとして1つの繊維が選択されています. | 1つの光学チップと出力比に応じて複数の光学配列で構成される.光学配列はチップの両端に結合している. |
| 動作波長 | 1310nm と 1550nm (標準); 850nm (カスタム) | 1260nm -1650nm (全波長) |
| 適用する | HFC (CATV用ファイバーと同軸ケーブルのネットワーク);すべてのFTIHアプリケーション. | 同じこと |
| パフォーマンス | 信頼性が高さ1:20まで 大きい分割では信頼性が問題になる可能性があります | 信頼性と安定性が高い |
| 入力/出力 | 最大32本の繊維の出力を持つ 1つまたは2つの入力 | 最大64本の繊維の出力を持つ 1つまたは2つの入力 |
| パッケージ | 鋼管 (主に機器で使用される) ABSブラックモジュール (従来の) | 同じこと |
| 入力/出力ケーブル | 裸の光ファイバー 0.9mm,2.0mm,3.0mm | 同じこと |
| パッケージのサイズ | 1×2 から 1×8 の PLC より小さいサイズ | 1×8より大きい PLC スプリッタサイズが小さい |
| 安定 と 信頼性 | 安定性が良い | FBTスプリッターのように高い安定性がない |
ファイバー光学カップラー 適用:
武漢・ギヘサービス:
1) 環境に高い安定性
低挿入損失,低偏振依存損失,低裏反射,良好な均一性
2) コンパクトな構造
移動箱の種類に直接インストールされ,ちょうど小さなスペースを占める
3) 厳格な品質管理
厳格なテスト基準に 服従しています
4) 迅速な配達
熟練し安定した労働者と,すべての注文の回転は競争相手よりも速く
5) 工場監査
工場の検査経験の15年と,有名なブランドと日本の顧客と協力し,SGSによって全体の検査プロセスに精通します
