商品の詳細:
|
| モデル名: | Duplex OM4光ファイバーケーブル | 繊維数: | 8コア、12コア、または24コア |
|---|---|---|---|
| 繊維 種類: | OS2、OM2、OM3、OM4 | コネクタ 1: | MTP/MPOメス |
| コネクタ 2: | 24 x lc | ジャケットタイプ: | （ofnp）プレナム |
| ブレイクアウトの長さ: | 1〜150メートル | フェルールポリッシュ: | UPC（標準）またはAPC（角度） |
| 波長: | 850nm/1310nm/1550nm | 材料の形状: | 丸いワイヤー |
| ハイライト: | 複式アパートOM4光ファイバケーブル,lc OM4の光ファイバケーブルへのmpo,lcのブレイクアウト ケーブルへのOM4 mpo |
||

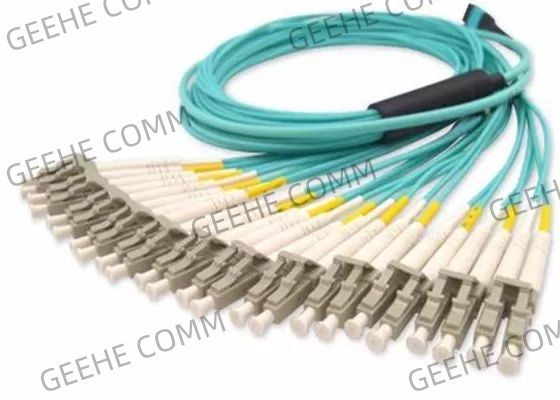

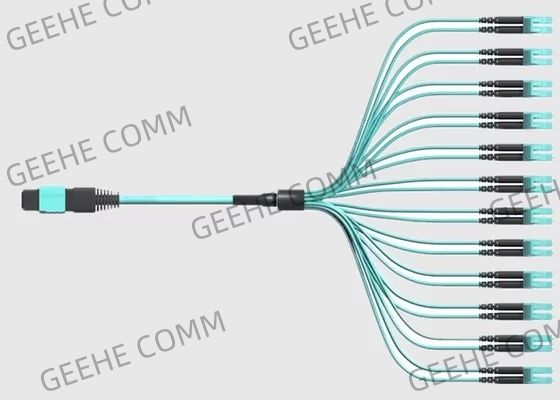

50/125 マルチモードファイバー MPOから12x LC デュプレックスOM4 ファイバーオプティックケーブル
基本情報:
特に高密度環境では24本のMPOが最適で,AE (アクティブ機器) を接続する際のスペースを節約できます.配送エリア (クロスコネクト) に間違いなく最も人気のあるジャケットサイズは 2mmのジップコードです.しかし,これはHDパネルだけでなく,ケーブルマネージャーのための戦いです.
内部繊維の構成: 12×1,12×2,12×4,12×6,12×8,12×12,24×1,24×2,24×3,24×4,24×6
内部繊維数:各ケーブル組件に 8 から 144 の繊維線
特徴と利点:
仕様とパラメータ:
MPO 光ファイバーケーブル性能:
| MPOコネクタ | スタンダード Sm | 低損失 Sm | スタンダード mm | 低損失 mm | |
| 挿入損失 | 典型的な (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 最大 (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| リターン損失 (dB) | APC については ≥60 (8角ポーチ) |
PC について ≥20 | |||
| PC について ≥50 | ほら | ||||
| 男性/女性 (dB) | 男性:ピン付き 女性:ピンなし | ||||
| 張力強度 (dB) | ≤0.3 (最大66N) | ||||
| 振動 (dB) | ≤0.3 (10-55Hz) | ||||
| 熱循環 (dB) | ≤0.3 (-40~75°C,21サイクル) | ||||
端面の幾何パラメータ:
| ポイント | 仕様 | ||||
| SM | MM | ||||
| RX(mm) | ミン2000 | ||||
| RY(mm) | ミニ5 | ||||
| 繊維の高さ (nm) | 1000〜3500 | ||||
| 最大差 全高さ (nm) | マックス: 500 | ||||
| 最大差 高さ調整 (nm) | マックス: 300 | ||||
| X軸の角度 (°) | -0.2 ~ 02 | ||||
| Y軸の角度 (°) | PC: -0.2 ~ 02 APC: 7.8 ~ 82 |
-0.2 ~ 02 | |||
| コア・ディップ | N/A | -100 ~ 200 | |||
注文情報:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1:G657A1 A2:G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO/MPO (女性から女性へ) MF:MPO/MPO (男性から女性へ) MM:MPO/MPO (男性から男性へ) |
L: 損失が少ない B: 標準損失 |
121×12コア 484×12コア 726×12コア 968×12コア |
A: TIA568 トランスタイプ B: TIA568 逆向き C:TIA568クロスタイプ |
5Mから 50M |
|
| 性別タイプ | ハウジングの色 | フェルルール | コネクタの損失基準 | 繊維コア | 極性 | 繊維の長さ |
MPOからLCパッチコードへの適用:
