商品の詳細:
|
| モデル名: | MPOの繊維光学のコネクター | ファイバーモード: | OM4 50/125μm |
|---|---|---|---|
| ケーブルの直径: | 3.0mm | コネクタタイプ: | MTP （エリート）、MPO （エリート） |
| ジャケットの色: | マゼンタ/ベージュ/水/緑/黄色、赤い、等 | 波長: | 850/1300nm |
| 繊維の長さ: | 1m、3m、5mまたはOEM | 最小曲がり半径: | 7.5mm |
| 設置抗張負荷: | 100 N | 40/100Gイーサネット間隔: | 850nmの150m |
| ハイライト: | 3.0mm MPO Female to MPO Male Cable,Singlemode 9/125 MTO Fiber Optic Cable,MPO Fiber Optic Cable For Network |
||

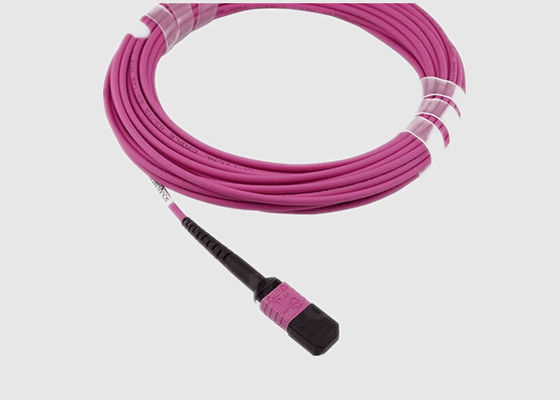

MPO 女性からMPO 男性 シングルモード 9/125 MPO ネットワーク用光ファイバーコネクタ
基本情報:
MPOは,高密度多繊維接続システムで,精密型MTフェルルールの周りに構築されています.MPO`のスプリングロードされたプッシュ・プル・ロックメカニズムは,ポジティブなエンゲージメントを保証しながら,使いやすくて,ミッションクリティカルな高密度アプリケーションにとって重要な機能です.鉄輪の調整は高精度のガイドピンによって達成されます.GeeheのMPOは4,8および12ファイバーバージョン,PCおよびAPC仕上げで利用可能で,マルチモードおよびシングルモードの両方のアプリケーションをサポートします..優れた光学性能 (Low ILとHigh RL) は 先進的な磨き技術の成果です
厳格な品質管理のもとで,米国で自社製の部品を 誇らしげに製造しています.私たちの部品は,完全にテストされ,設置可能で,RoHS対応です.
MPO 光ケーブルの特徴と利点:
仕様とパラメータ:
MPO 光ファイバーケーブルの性能:
| MPOコネクタ | スタンダード Sm | 低損失 Sm | スタンダード mm | 低損失 mm | |
| 挿入損失 | 典型的な (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 最大 (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| リターン損失 (dB) | APC については ≥60 (8角ポーチ) |
PC について ≥20 | |||
| PC について ≥50 | ほら | ||||
| 男性/女性 (dB) | 男性:ピン付き 女性:ピンなし | ||||
| 張力強度 (dB) | ≤0.3 (最大66N) | ||||
| 振動 (dB) | ≤0.3 (10-55Hz) | ||||
| 熱循環 (dB) | ≤0.3 (-40~75°C,21サイクル) | ||||
端面の幾何パラメータ:
| ポイント | 仕様 | ||||
| SM | MM | ||||
| RX(mm) | ミン2000 | ||||
| RY(mm) | ミニ5 | ||||
| 繊維の高さ (nm) | 1000〜3500 | ||||
| 最大差 全高さ (nm) | マックス: 500 | ||||
| 最大差 高さ調整 (nm) | マックス: 300 | ||||
| X軸の角度 (°) | -0.2 ~ 02 | ||||
| Y軸の角度 (°) | PC: -0.2 ~ 02 APC: 7.8 ~ 82 |
-0.2 ~ 02 | |||
| コア・ディップ | N/A | -100 ~ 200 | |||
注文情報:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1:G657A1 A2:G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO/MPO (女性から女性へ) MF:MPO/MPO (男性から女性へ) MM:MPO/MPO (男性から男性へ) |
L: 損失が少ない B: 標準損失 |
121×12コア 484×12コア 726×12コア 968×12コア |
A: TIA568 トランスタイプ B: TIA568 逆向き C:TIA568クロスタイプ |
5Mから 50M |
|
| 性別タイプ | ハウジングの色 | フェルルール | コネクタの損失基準 | 繊維コア | 極性 | 繊維の長さ |
MPO ファイバーパッチコードの適用:
Geeheの基準の遵守:
