商品の詳細:
|
| モジュール名: | 波長分割の多重型になること | 港のタイプ: | 1つのx N |
|---|---|---|---|
| 繊維のタイプ: | PMのパンダ繊維 | ジャケット: | 250umか900nmまたは他 |
| コネクター: | FC UPCのコネクター | ピグテールの長さ: | 1M、1.5Mまたはカスタマイズされる |
| 共通のパスの港: | PM980かPM1550 | 選択チャネル: | 4、8、16の18のチャネル |
| 作動の波長: | 980~1620 nm | パッケージ: | 小型パッケージ、モジュールのパッケージ、フレームのパッケージ |
| ハイライト: | 1310nm繊維光学WDM,1310nm波部の多重交換装置,1310nm wdmの多重交換装置 |
||

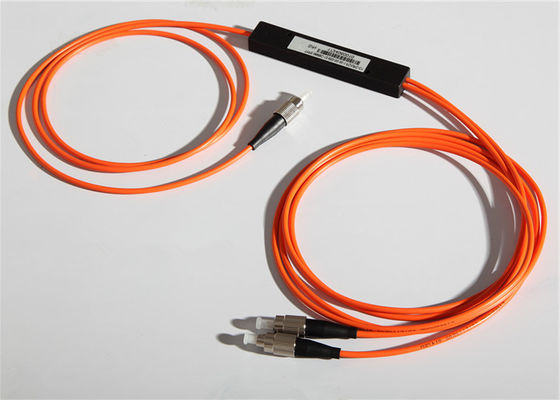

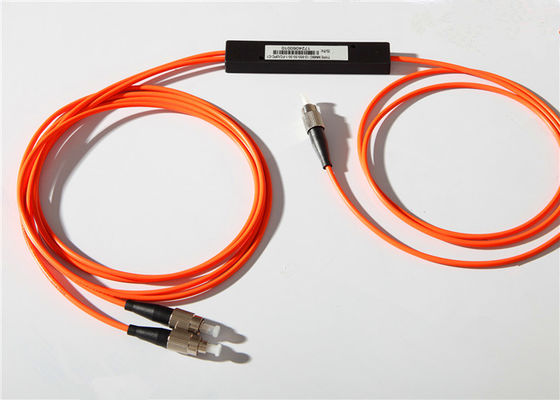

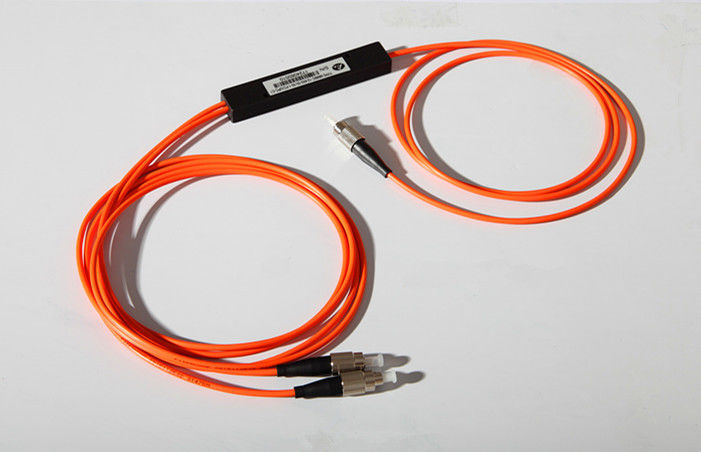

FCのコネクター1310/1550nmはPM WDMの波長分割多重方式を溶かした
基本情報:
溶かされたBiconical先を細くされた（FBT）ディバイダーは単モードかマルチモード・ファイバとの1x2、1x3、1x4、1x5、1x6、1x8、1x12、1x16、1x18、1x20および1x24構成と利用できる。
小型、高い信頼性、安い費用およびよいチャネル間の均等性と（WDM）多重型になる波長分割はおよびPONネットワークで広く利用されている光シグナル力の分裂を実現するために。
FBT WDM Benefit&Features:
*高い均等性および信頼性
*低い挿入およびリターン・ロスを
*低い分極依存した損失（PDL）
*さまざまな連結の比率
*最低および均一光学損失は容易なネットワーク計画を促進する
*業界標準FCのコネクター
*非常に密集した形式要素
証明および承諾:
GR-1209-CORE 受動の視覚の部品のための条件
GR-1221-CORE 受動の光学部品のための信頼性保証の条件
GR-326-CORE 単モード光コネクタの砂のジャンパー アセンブリのための条件
TIA-604 繊維光学のコネクターのinterpretabilityの標準
ROHS 危険な物質の制限の指令
WDMの適用:
--FTTX
--受動の光学ネットワーク（PON）
--デジタルの雑種のビデオ システム
--CATVリンク及び繊維センサー
--長距離貨物輸送のテレコミュニケーション
--アクセスの/PONの配分
Specifications&の技術変数:
| 繊維のタイプ（dB） | コーニングHI1060flex BF05635-02 | SMF-28e | |||||||
| 作動の波長（nm） | 980及び1550 | 1060及び1550 | 1310及び1550 | 1480及び1550 | |||||
| 作動の帯域幅（nm） | ±10/20 | ±15 | ±15 | ||||||
| 等級 | P | P | P | P | |||||
| 挿入損失（dB） | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 分離（dB） | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL （dB） | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 指向性（dB） | ≥55 | ||||||||
| 実用温度（℃） | -40 | +85 | ||||||||
*上記の指定はコネクターを除いている
*他の指定は顧客で要求する作ることができる
発注情報:
| WDM- | N- | XX | XX | X- | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01::SMF-28e 02:HI1060flex、 03:OFS BF05635-02 |
1:1m X:カスタム化 |
25:250μM繊維 09:900μMの緩い繊維20:2mmケーブル 30:3mmケーブル |
SC:SC/UPC SA:SC/APC ...... 00:コネクター無し |
: B:B C:C |
|||||
| 等級 | 操作の波長 | 繊維のタイプ | 繊維の長さ | ピグテールのタイプ | タイプを接続しなさい | 次元 | ||||
