商品の詳細:
|
| モデル名: | 繊維のジャンパーのLC SCをパッチ・コード | コネクタ: | LC/SC/ST/FC/LSH/MU/MTRJ |
|---|---|---|---|
| 磨き: | APC UPCのPC | ファイバーモード: | デュプレックス |
| ケーブル直径: | 0.9mm、2.0mm、3.0mm | ケーブル材料: | PVC/LSZH |
| 繊維類: | G.652.D | ジャケットの色: | オレンジ イエロー 赤い オーダーメイド |
| 繊維のケーブル長: | 1m、2m、3m、カスタマイズされる5m | サンプル: | 無料サンプル |
| ハイライト: | 5Mの二重繊維光学のパッチ・コード,5M lc sc繊維のパッチ・コード,OFNR複式アパート繊維のパッチ・コード |
||

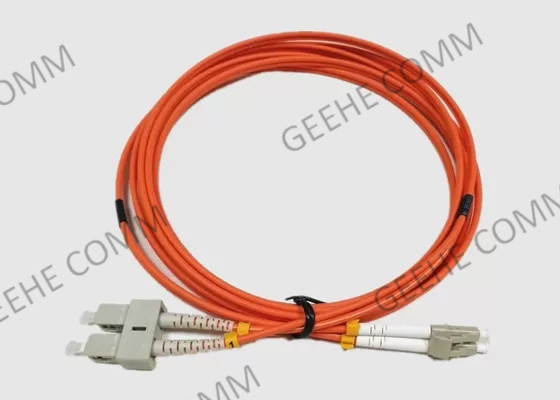

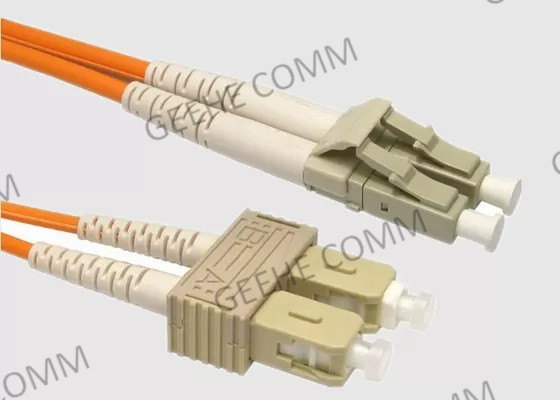

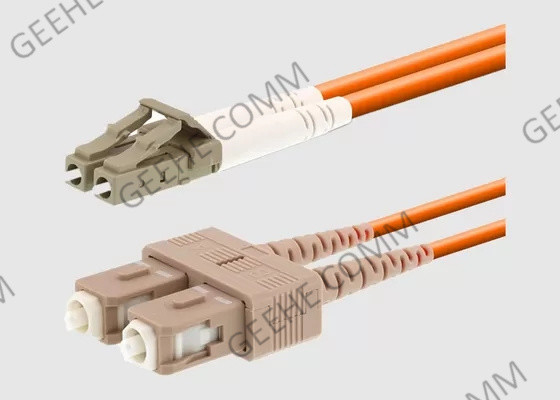

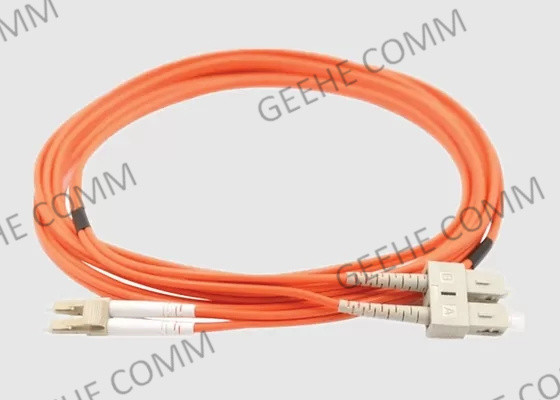

マルチモードデュプレックス 5M OFNR イエロージャケット ファイバージャンパー パッチコード LC SC
1簡単な紹介:
彼らは設計され,製造され,ネットワーク機器の製造,卸売,業界標準で定めるプロトコルと性能に従ってテスト.
ファイバーオプティックパッチコードの 製造に使われる部品の質は 長持ちし重複性が高い 接続を保証します
Geeheは,接続オプション,ジャケットの色,直径,および異なる炎症性評価の広い範囲を提供しています.そして,最も厳格な機械や性能仕様を満たすためにカスタム構築する能力を持っていますすべてのGeeheパッチコードには識別ラベルと 独自のシリアル番号が割り当てられています. これらのラベルの各には,部品番号,シリアル番号,簡単に製品認識と追跡できるように,パッチコードの長さが表示されます..
2ファイバーオプティックパッチコード LCからSC 利点と特徴:
3. 光ファイバーパッチコードの適用:
4仕様と技術パラメータ
| パラメータ | 価値 | ||||
| コネクタタイプ | LC/UPC,LC/UPC | ||||
| 中央波長(nm) | 1310 または 1550 | ||||
| マックス.挿入損失(dB) | 0.3 | ||||
| 絶滅率(dB) | 23 | ||||
| 返金損失の最小額(UPC)(dB) | 55 | ||||
| 返金損失の最小額(APC)(dB) | 65 | ||||
| 重要な方向性 | ゆっくりとした軸 | ||||
| 軸の順位(デグ) | ±3 | ||||
| 動作温度°C) | -20~+70 | ||||
| 貯蔵温度°C) | -40~+85 | ||||
| ファイバータイプ | PMパンダファイバー | ||||
接続器を持つデバイスでは,ILは0.3dB高く,RLは5dB低く,ERは2dB低くなります.
* デフォルトのコネクタキーはスロー軸に並べられています.
5ファイバーパッチコード LCからSC 仕様と技術パラメータ:
| パラメータ | ユニット | インデックス | |||
| 端面型 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3;MM ≤0.1 | |||
| 繰り返し可能性 | dB | ≤0.1 | |||
| 互換性 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥55 | ≥65 |
| MM | dB | ≥36(APCコネクタなし) | |||
| 交尾 の 時 | >1000 | ||||
| 動作温度 | °C | -40~+80 | |||
5.LCコネクタの注文情報
| OFCについて | -X | -XX | -XX | -XX | -X | -X |
| S: シンプル D:デュプレックス |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9ミリ202.0mm303.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:その他 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| ファイバーモード | コネクタタイプ | コネクタタイプ | ケーブル直径 | フレンズ型 | 繊維の長さ |
* EX:OFC-D-LA-LA-09-1-1.0
6.SC コネクタの注文情報
| OFCについて | -X | -XX | -XX | -XX | -X | -X |
| S: シンプル D:デュプレックス |
SA:LC/APC SC:LC/UPC SP:LC/PC | 株式会社 (株) 株式会社 (株) | 09:0.9ミリ202.0mm303.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:その他 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| ファイバーモード | コネクタタイプ | コネクタタイプ | ケーブル直径 | フレンズ型 | 繊維の長さ |
7繊維パッチコードをどのように選ぶか?
1) ファイバーケーブルモード:単調モードまたはマルチモード
ファイバーパッチケーブルのモードは,光線がファイバー内でどのように伝わるかを示す.ファイバーケーブルには2つのモードがあります.シングルモードとマルチモード.
2) 繊維糸の数: シンプルまたはデュプレックス
繊維線の数に応じて,シンプレックスとデュプレックス繊維パッチコードがあります.図2に示されているように,シンプレックスファイバーパッチコードは,1つのファイバーストランドをそれぞれ端に1つのシンプレックスコネクタを搭載している.1つのポートを備えた2つのBiDiトランシーバーモジュールと接続できます.デュプレックスファイバーパッチコードは,デュプレックスコネクタ (または2つのシンプレックスコネクタとみなす) を1つ付いたガラスまたはプラスチックからなる2本の糸で構成されている.通常,一般的なトランシーバーまたは二重繊維BiDiトランシーバーと接続されます.
(3) について適切なケーブルジャケットタイプ (PVC/LSZH/OFNP/装甲) を選択する
通常,ケーブルジャケットには3種類があります.ポリビニル塩化物 (PVC),低煙ゼロハロゲン (LSZH),光ファイバー非伝導型プレニウム (OFNP).ネットワークに適したものを選択してください..
4) 接続器のタイプ:LC,SC,STまたはその他
この記事にリストされているLC,SC,ST,MTPまたはMPOなどのファイバーパッチケーブルで使用される多くのコネクタタイプがあります.MDCコネクタと呼ばれる最新のコネクタデザインがあります標準的なLCコネクタに比べて3倍の利点を提供することで,最大限のコネクタ密度を可能にします.異なるコネクタタイプは異なるインターフェースに接続されます.インターフェースのタイプを確認してください..
5) 適切なコネクタ・ポーリングタイプ (UPC/APC) を選択する
APCコネクタの損失はUPCコネクタよりも低いため,通常,APCコネクタの光学性能はUPCコネクタよりも優れている.APCコネクタはFTTxなどのアプリケーションで広く使用されていますしかし,APCコネクタはUPCコネクタよりも通常高価です.利害を考慮すべきです高精度の光ファイバー信号を必要とするアプリケーションでは,APCは最初の考慮事項であるべきですが,より敏感でないデジタルシステムはUPCを使用して同様にうまく動作します.通常,APCパッチケーブルのコネクタの色は緑色ですUPCのパッチケーブルは青です
