商品の詳細:
|
| モデル名: | 光ファイバーパッチコード FCからST | 蓋材: | LSZH PVC |
|---|---|---|---|
| ケーブルの長さ: | 1mまたはカスタマイズ | 繊維数: | シンプル デュプレックス |
| 引張強さ（N）: | ≥55 | ケーブル直径: | 0.9mm、2mmか3mm |
| コネクタ: | FC,SC,LC,ST,MTRJ,MU,E2000,MPO,DIN,D4,SMA | ジャケット素材: | ポリ塩化ビニールの暴徒（OFNR）、充満（OFNP）、LSZH |
| ジャケットの色: | オレンジ | サービス: | OEM&ODM |
| サンプル: | 無料 | ||
| ハイライト: | 1mのマルチモード・ファイバの視覚のパッチ・コード,1m om3繊維のパッチ・コード,fc繊維パッチ ケーブルへの1m 0.9mm st |
||
OM3 50/125 オレンジジャケット 光ファイバーパッチコード FCからST デュプレックスマルチモードファイバー
1基本紹介:
当社の光ファイバーケーブルは,LC,SC,ST,FC,MTP/MPO,およびMTRJコネクタの様々な組み合わせで提供されています.OM1とOM2ストックケーブルは1〜15メートル.30mまでのOM3ケーブルと100mまでのOM4ケーブルも提供していますシングルモードとマルチモード 1~50メートル

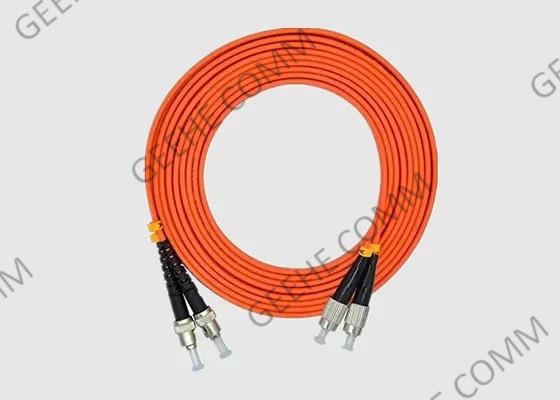

FCからSTパッチコード,50/125umマルチモード,デュプレックス,3mmケーブル,3M,光ファイバー機器を機器またはパッチパネルを機器に接続するために使用されます.
2FCからSTのパッチコードのメリットと特徴:
3ファイバーオプティックパッチコードの用途:
4仕様と技術パラメータ
| パラメータ | 価値 | ||||
| コネクタタイプ | LC/UPC,LC/UPC | ||||
| 中央波長(nm) | 1310 または 1550 | ||||
| マックス.挿入損失(dB) | 0.3 | ||||
| 絶滅率(dB) | 23 | ||||
| 返金損失の最小額(UPC)(dB) | 55 | ||||
| 返金損失の最小額(APC)(dB) | 65 | ||||
| 重要な方向性 | ゆっくりとした軸 | ||||
| 軸の順位(デグ) | ±3 | ||||
| 動作温度°C) | -20~+70 | ||||
| 貯蔵温度°C) | -40~+85 | ||||
| ファイバータイプ | PMパンダファイバー | ||||
接続器を持つデバイスでは,ILは0.3dB高く,RLは5dB低く,ERは2dB低くなります.
* デフォルトのコネクタキーはスロー軸に並べられています.
5FCコネクタ仕様と技術パラメータ:
| パラメータ | ユニット | インデックス | |||
| 端面型 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3"MM ≤0.1 | |||
| 繰り返し可能性 | dB | ≤0.1 | |||
| 互換性 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥55 | ≥65 |
| MM | dB | ≥36(APCコネクタなし) | |||
| 交尾 の 時 | >1000 | ||||
| 動作温度 | °C | -40~+80 | |||
6FCパッチコードの注文情報:
| OFCについて | -X | -XX | -XX | -XX | -X | -X |
| S: シンプル D:デュプレックス |
FA:FC/APC FC:FC/UPC FP:FC/PC |
FA:FC/APC FC:FC/UPC FP:FC/PC |
09:0.9ミリ202.0mm303.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:その他 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| ファイバーモード | コネクタタイプ | コネクタタイプ | ケーブル直径 | フレンズ型 | 繊維の長さ |
* EX:OFC-S-FA-FC-09-1-05
7繊維パッチコードの選び方
1) ファイバーケーブルモード:単調モードまたはマルチモード
ファイバーパッチケーブルのモードは,光線がファイバー内でどのように伝わるかを示す.ファイバーケーブルには2つのモードがあります.シングルモードとマルチモード.
2) 繊維糸の数: シンプルまたはデュプレックス
繊維線の数に応じて,シンプレックスとデュプレックス繊維パッチコードがあります.図2に示されているように,シンプレックスファイバーパッチコードは,1つのファイバーストランドをそれぞれ端に1つのシンプレックスコネクタを搭載している.1つのポートを備えた2つのBiDiトランシーバーモジュールと接続できます.デュプレックスファイバーパッチコードは,デュプレックスコネクタ (または2つのシンプレックスコネクタとみなす) を1つ付いたガラスまたはプラスチックからなる2本の糸で構成されている.通常,一般的なトランシーバーまたは二重繊維BiDiトランシーバーと接続されます.
3) 適切なケーブルジャケットタイプ (PVC/LSZH/OFNP/装甲) を選択する
通常,ケーブルジャケットには3種類があります.ポリビニル塩化物 (PVC),低煙ゼロハロゲン (LSZH),光ファイバー非伝導型プレニウム (OFNP).ネットワークに適したものを選択してください..
4) ジャケットタイプ:PVCまたはLSZH
PVCとLSZHは,繊維パッチコードの一般的なジャケット材料を記述するために使用される. PVCジャケットで覆われた繊維パッチケーブルは,通常の設置温度では柔軟である.PVCパッチコードと比較してLSZHのパッチコードは,より硬くて柔軟性がないが,燃焼した場合に有毒な煙を放出しない炎阻害物質を含んでいる.PVC光ファイバーパッチコードは,通常,ワイヤリングセンターから水平走行などの室内アプリケーションに使用されます.LSZHケーブルは,地下鉄やトンネルなどの公共に露出する空気のないエリアで使用され,すぐに外に出ることが難しい部屋にも使用されます.
コンネクタタイプ:LC,SC,ST,その他
