商品の詳細:
|
| モデル名: | ファイバーオプティックパッチコード ファイバージャンパー | コネクタ: | LCへのFC |
|---|---|---|---|
| 繊維の種類: | SM/MM/OM3 | 繊維数: | 2つの中心 |
| ケーブル直径: | 0.9mm、1.8mm、2.0mm、3.0mm | 外殻: | PVC LSZH OFNR OFNP |
| ケーブルの色: | オークア 黄色 オレンジなど | ケーブルの長さ: | 1M,2M,3M,5M または顧客の要求に応じて |
| サービス: | OEM&ODM | サンプル: | 無料 |
| ハイライト: | FCのパッチ・コードへのG657A LC,FCのパッチ・コードへの1.8mm LC,lc繊維のパッチ・コードへの1.8mmのfc |
||

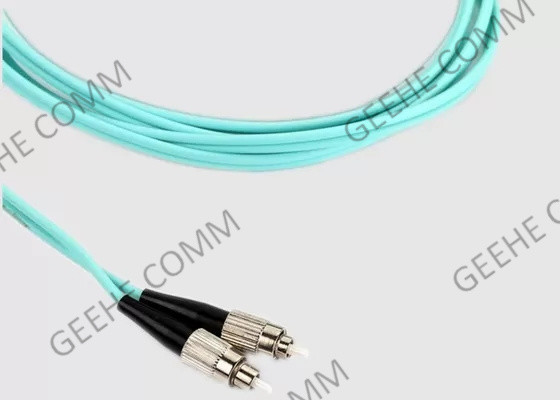

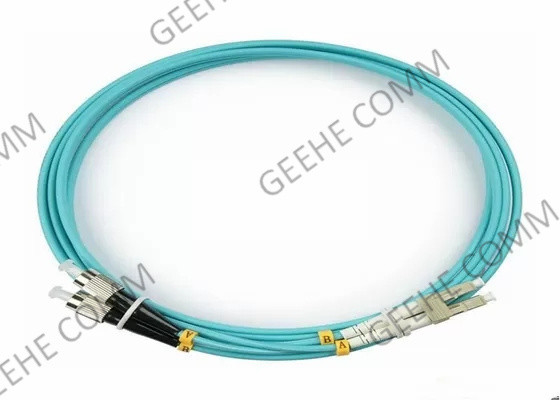

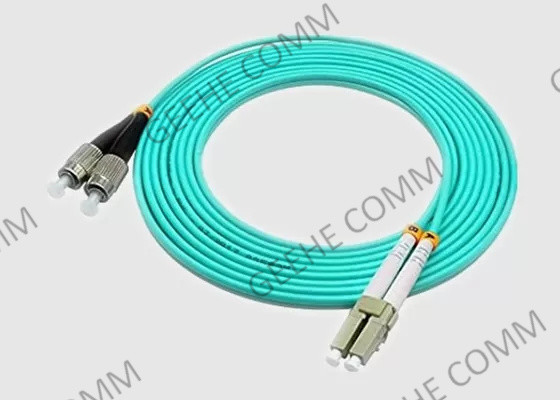

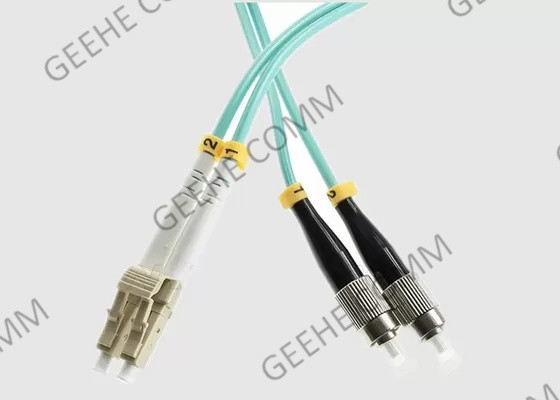

LC UPC から FC UPC デュプレックス シングルモード G657A 光ファイバーパッチコード ファイバージャンパー
1基本紹介:
LC/UPCからFC/UPCの光ファイバーパッチコード. UPCはUltra Physical Contactを略して,ファイバーフェルルの磨きの最良の方法の一つを表しています.単モード接続で50dB以上の回帰衰弱を保証する.
ファイバー・オプティック・カタログは ファイバー・オプティック・ネットワークを設置するために必要なもの すべてを 提供するために設計されています 現場で精密な製造機器と 熟練した労働者を備えて私たちのLC/UPCからLC/UPCの光ファイバーパッチケーブルは信頼性があり, 100%産業および国際基準に従ってテストされています,これらのLC-LCファイバーケーブルは柔軟なカスタマイズ,良い価格,そして非常に迅速な配達です.
2. パッチコードのメリットと特徴:
3. 光ファイバーパッチコードの適用:
光ファイバー通信,ビデオ,LAN,CATVシステム
オプティカルネットワーク機器,オプティカルテスト機器
モジュールのピグテイル,マルチメディア,プレミス
アクティブデバイスの端末装置
4仕様と技術パラメータ
| パラメータ | 価値 | ||||
| コネクタタイプ | LC/UPC,LC/UPC | ||||
| 中央波長(nm) | 1310 または 1550 | ||||
| マックス.挿入損失(dB) | 0.3 | ||||
| 絶滅率(dB) | 23 | ||||
| 返金損失の最小額(UPC)(dB) | 50 | ||||
| 返金損失の最小額(APC)(dB) | 60 | ||||
| 重要な方向性 | ゆっくりとした軸 | ||||
| 軸の順位(デグ) | ±3 | ||||
| 動作温度°C) | -20~+70 | ||||
| 貯蔵温度°C) | -40~+85 | ||||
| ファイバータイプ | PMパンダファイバー | ||||
接続器を持つデバイスでは,ILは0.3dB高く,RLは5dB低く,ERは2dB低くなります.
* デフォルトのコネクタキーはスロー軸に並べられています.
5.LCからFCコネクタの仕様と技術パラメータ:
| パラメータ | ユニット | インデックス | |||
| 端面型 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3"MM ≤0.1 | |||
| 繰り返し可能性 | dB | ≤0.1 | |||
| 互換性 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥50 | ≥50 |
| MM | dB | ≥36(APCコネクタなし) | |||
| 交尾 の 時 | >1000 | ||||
| 動作温度 | °C | -40~+80 | |||
6LCコネクタの注文情報
| OFCについて | -X | -XX | -XX | -XX | -X | -X |
| S: シンプル D:デュプレックス |
LA:LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9ミリ202.0mm303.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:その他 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| ファイバーモード | コネクタタイプ | コネクタタイプ | ケーブル直径 | フレンズ型 | 繊維の長さ |
* EX:OFC-D-LA-LA-09-0-1.0
7FC接続器の注文情報:
| OFCについて | -X | -XX | -XX | -XX | -X | -X |
| S: シンプル D:デュプレックス |
FA:FC/APC FC:FC/UPC FP:FC/PC |
FA:LC/APC FC:LC/UPC FP:LC/PC |
09:0.9ミリ202.0mm303.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:その他 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| ファイバーモード | コネクタタイプ | コネクタタイプ | ケーブル直径 | フレンズ型 | 繊維の長さ |
* EX:OFC-S-FA-FC-09-1-0.5
8繊維パッチコードをどのように選ぶか?
1) についてファイバーケーブルモード:単調モードまたはマルチモード
ファイバーパッチケーブルのモードは,光束がファイバー内でどのように移動するかを示します.ファイバーケーブルには2つのモードがあります.シングルモードとマルチモード.
2) 繊維糸の数: シンプルまたはデュプレックス
繊維線の数に応じて,シンプレックスとデュプレックス繊維パッチコードがあります.図2に示されているように,シンプレックスファイバーパッチコードは,1つのファイバーストランドをそれぞれ端に1つのシンプレックスコネクタを搭載している.1つのポートを備えた2つのBiDiトランシーバーモジュールと接続できます.デュプレックスファイバーパッチコードは,デュプレックスコネクタ (または2つのシンプレックスコネクタとして考えられる) を1つ付いたガラスまたはプラスチックからなる2本の糸で構成されている.通常,一般的なトランシーバーまたは二重繊維BiDiトランシーバーと接続されます.
(3) ケーブルジャケットタイプ (PVC/LSZH/OFNP/装甲)
通常,ケーブルジャケットには3種類あります.ポリビニル塩化物 (PVC),低煙ゼロハロゲン (LSZH),光ファイバー非伝導型プレニウム (OFNP).ネットワークに適したものを選択してください..
4) コンネクタタイプ:LC,SC,ST,その他
この記事にリストされているLC,SC,ST,MTPまたはMPOなどのファイバーパッチケーブルで使用される多くのコネクタタイプがあります.MDCコネクタと呼ばれる最新のコネクタデザインがあります標準的なLCコネクタに比べて3倍の利点を提供することで,最大限のコネクタ密度を可能にします.異なるコネクタタイプは異なるインターフェースに接続されます.インターフェースのタイプを確認してください..
5) 適切なコネクタ・ポーリングタイプ (UPC/APC) を選択する
APCコネクタの損失はUPCコネクタよりも低いため,通常,APCコネクタの光学性能はUPCコネクタよりも優れている.APCコネクタはFTTxなどのアプリケーションで広く使用されていますしかし,APCコネクタはUPCコネクタよりも通常高価です.利害を考慮すべきです高精度の光ファイバー信号を必要とするアプリケーションでは,APCは最初の考慮事項であるべきですが,より敏感でないデジタルシステムはUPCを使用して同様にうまく動作します.通常,APCパッチケーブルのコネクタの色は緑色ですUPCのパッチケーブルは青です
