商品の詳細:
|
| モデル名: | シングルモードファイバーパッチコード LC から LC | コネクタ スタイル: | デュプレックス |
|---|---|---|---|
| ケーブル直径: | 2.0mm | コネクタ: | LCへのLC |
| フェルルール: | シクロニア | 曲線半径: | 1.2′′分 |
| 繊維のジャケット: | LSZH,OFNR | ポーランド型: | Uc |
| 繊維の種類: | シングルモード 9/125μm | 影響周期: | 1500 |
| ハイライト: | LCの単一モード繊維ケーブルへのOS2 LC,OS2 lc繊維のジャンパーへのlc,lc繊維のパッチ・コードへのOS2 lc |
||

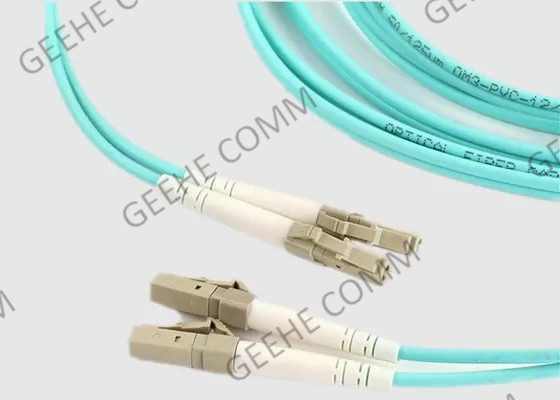

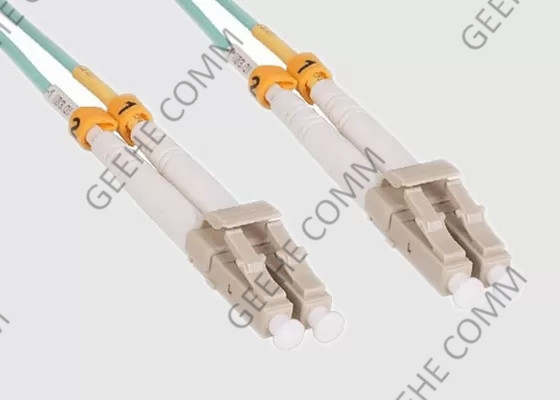

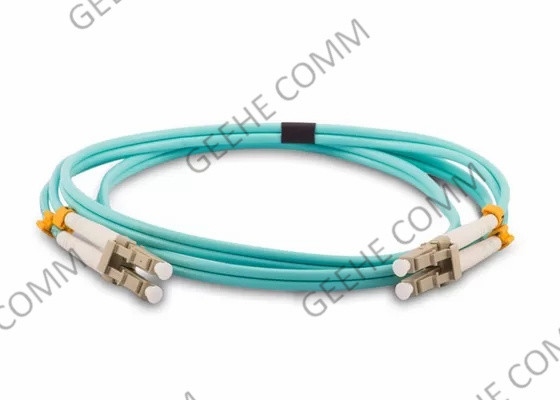

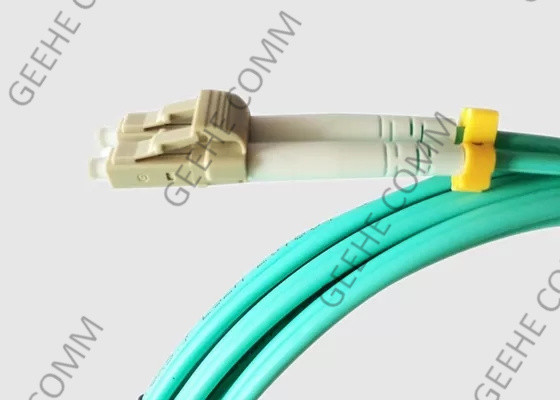

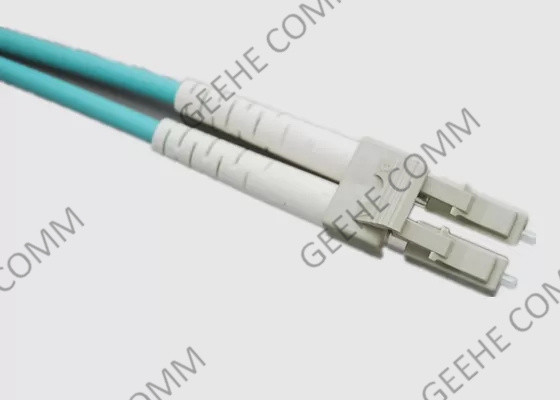

3M PVC (OFNR) アクアジャケット OS2 デュプレックス シングルモードファイバーパッチコード
1ファイバーパッチコード 基本的な紹介
Fiber OS1 LC-LC 3 Meter LSZH ファイバーパッチコードは,TIA/EIA 492AAAA と IEC60793-2-10 A1b 規格に適合し,RoHS 仕様に対応しています.
LC から LC 単調デュプレックス OS2 ファイバーパッチコードは, -20oC から +70oC までの温度で動作し,最小の設置曲線は 5.0 cm,最小の長期曲線は 3 cm です.
LCからLCのパッチコードは,通常,受動的なアプリケーション (GPON,FTTX,LAN) で使用されます. - LCデュプレックスコネクタは,コネクタを分離する必要がある場合に簡単に取り除くプラスチッククリップで接続されています.,多くの種類のケーブルとコネクタが利用できます.
2. 光ファイバーパッチコード LCからLC 利点と特徴:
-- テレコーディア-GR-326-CORE 仕様を満たす
-- 低挿入損失& 超低背面反射
-- ファイバーパッチコード,光ファイバーケーブル,SM&MM
-- 標準とカスタム構成
-- 15年の経験を持つOEMサービス,無料のサンプルが利用できます
-100% 挿入,リターン損失,エンドフェイス,および干渉検査
3. 光ファイバーパッチコードの適用:
-- 電気通信
-- CATV
-- LANとWAN
-- ネットワーク
-- ブロードバンド
-- FTTP
4仕様と技術パラメータ
| パラメータ | 価値 | ||||
| コネクタタイプ | LC/UPC,LC/UPC | ||||
| 中央波長(nm) | 1310 または 1550 | ||||
| マックス.挿入損失(dB) | 0.3 | ||||
| 絶滅率(dB) | 23 | ||||
| 返金損失の最小額(UPC)(dB) | 50 | ||||
| 返金損失の最小額(APC)(dB) | 60 | ||||
| 重要な方向性 | ゆっくりとした軸 | ||||
| 軸の順位(デグ) | ±3 | ||||
| 動作温度°C) | -20~+70 | ||||
| 貯蔵温度°C) | -40~+85 | ||||
| ファイバータイプ | PMパンダファイバー | ||||
接続器を持つデバイスでは,ILは0.3dB高く,RLは5dB低く,ERは2dB低くなります.
* デフォルトのコネクタキーはスロー軸に並べられています.
5ファイバーパッチコード LC から LC 仕様と技術パラメータ:
| パラメータ | ユニット | インデックス | |||
| 端面型 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3"MM ≤0.1 | |||
| 繰り返し可能性 | dB | ≤0.1 | |||
| 互換性 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥50 | ≥50 |
| MM | dB | ≥36(APCコネクタなし) | |||
| 交尾 の 時 | >1000 | ||||
| 動作温度 | °C | -40~+80 | |||
6.LCからLCパッチコードの注文情報:
| OFCについて | -X | -XX | -XX | -XX | -X | -X |
| S: シンプル D:デュプレックス |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9ミリ202.0mm303.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:その他 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| ファイバーモード | コネクタタイプ | コネクタタイプ | ケーブル直径 | フレンズ型 | 繊維の長さ |
* EX:OFC-D-LA-LA-09-1-1.0
7繊維パッチコードをどのように選ぶか?
1) ファイバーケーブルモード:単調モードまたはマルチモード
ファイバーパッチケーブルのモードは,光線がファイバー内でどのように伝わるかを示す.ファイバーケーブルには2つのモードがあります.シングルモードとマルチモード.
2) 繊維糸の数: シンプルまたはデュプレックス
繊維線の数に応じて,シンプレックスとデュプレックス繊維パッチコードがあります.図2に示されているように,シンプレックスファイバーパッチコードは,1つのファイバーストランドをそれぞれ端に1つのシンプレックスコネクタを搭載している.1つのポートを備えた2つのBiDiトランシーバーモジュールと接続できます.デュプレックスファイバーパッチコードは,デュプレックスコネクタ (または2つのシンプレックスコネクタとみなす) を1つ付いたガラスまたはプラスチックからなる2本の糸で構成されている.通常,一般的なトランシーバーまたは二重繊維BiDiトランシーバーと接続されます.
3) 適切なケーブルジャケットタイプ (PVC/LSZH/OFNP/装甲) を選択する
通常,ケーブルジャケットには3種類があります.ポリビニル塩化物 (PVC),低煙ゼロハロゲン (LSZH),光ファイバー非伝導型プレニウム (OFNP).ネットワークに適したものを選択してください..
4) 適切なコネクタ・ポーリングタイプ (UPC/APC) を選択する
APCコネクタの損失はUPCコネクタよりも低いため,通常,APCコネクタの光学性能はUPCコネクタよりも優れている.APCコネクタはFTTxなどのアプリケーションで広く使用されていますしかし,APCコネクタはUPCコネクタよりも通常高価です.利害を考慮すべきです高精度の光ファイバー信号を必要とするアプリケーションでは,APCは最初の考慮事項であるべきですが,より敏感でないデジタルシステムはUPCを使用して同様にうまく動作します.通常,APCパッチケーブルのコネクタの色は緑色ですUPCのパッチケーブルは青です
8- なぜ?
-- 顧客は満足のいく品質とサービスを 競争力のある価格と時間どおりの配達で得ることができます
-- 短時間であらゆる質問や問い合わせに迅速な回答です
-- 工場からの直接製品,コスト削減と時間の節約
-- 無料のサンプルとプロジェクト計画が提供されています
-- 24/7 待機 サービス後チーム
-- マーケティング分析レポートは共有できます
-15年 著名ブランドとの協力経験
-- 原材料からの品質管理と生産プロセス全体の監視
