商品の詳細:
|
| モデル名: | デュプレックスユニブート LCからLCファイバーパッチケーブル | 繊維数: | デュプレックス |
|---|---|---|---|
| 繊維の種類: | OM3 | 蓋材: | PVC/LSZH |
| コネクタ: | ST,LC | ケーブルの長さ: | 0.5m/1m/1.5mまたはカスタマイズされる |
| コネクターのEndface: | PC/UPC/APC | ケーブルの直径: | 0.9/2.0/3.0/4.8/70 |
| 繊維の色: | 黄色/オレンジ/水/customerized赤い | 影響周期: | 1500 |
| ハイライト: | OM3複式アパート繊維パッチ ケーブル,引きタブの二重繊維パッチ ケーブル,lcパッチ ケーブルへの10gb lc |
||

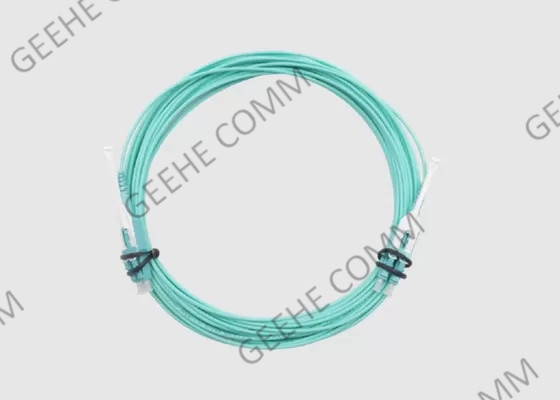

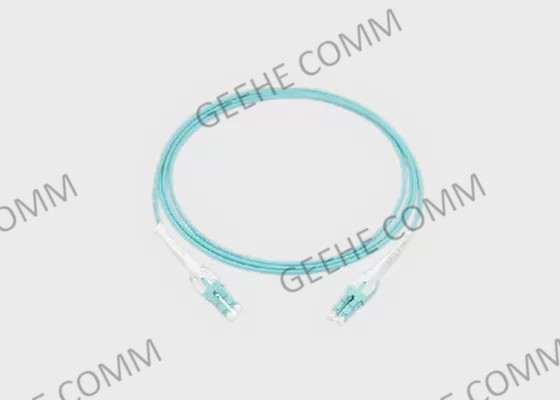

プルタブデザイン 10Gb 40Gb マルチモード OM3 デュプレックス LC から LC ファイバーパッチケーブル
1ファイバーパッチコード 基本的な紹介

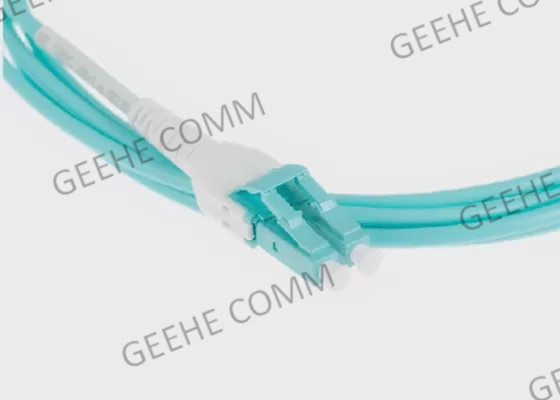

デュプレックス LCユニブート プッシュ・プルコネクタは 簡単に極度を変更するオプションを 与えます 極度を簡単に変更するときに 落としや失われるような ゆるいパーツもありません極を変化させるときに落下したり失ったりできるものがないLC Uniboot Push-Pull Duplex ファイバーオプティックパッチコードは2つで構成されています.0mm 2ファイバー丸いユニットケーブルは,全面 (OFNP) またはロー・煙ゼロハロゲン (LSZH) 格付けされたジャケット材料で利用可能で,地元の規則を満たすケーブルの容量を50%削減する2.0mmケーブルを使用することで,LCユニブートプッシュ-プル光ファイバーパッチコードは,非常に高密度のパッチフィールドでケーブル混雑を軽減するのに理想的です.
このLC UnibootのパッチコードはOM5+,OM4+,OM3とOS2高性能の挿入損失を伴うファイバータイプは 現在の高速システムで非常に低い接続器挿入損失を必要とするために不可欠です
2. Uniboot ファイバーオプティックパッチコードのメリットと特徴:
3. Uniboot パッチコード アプリケーション:
Uniboot Patch Cordは高密度のデータセンターアプリケーションで使用するように設計されています.ケーブルの直径を小さくすることで,ケーブルの総容量を減少させずに,ケーブル管理が改善されます.. 高密度のクロス接続システムでのアクセシビリティを改善するための完璧なソリューションです. Uniboot パッチコードの極度もインストール地点で切り替えることができます.ファイバーネットワークの柔軟性.
4仕様と技術パラメータ
| 建設 | |
| 繊維数 | 2- 丸い繊維 |
| ケーブルジャケットの評価 | 総会 (OFNP) 低煙ゼロハロゲン (LSZH) |
| 繊維 種類 | シングルモード: OS2 9/125um マルチモード:OM3 50/125um OM4/4+50/125um OM5+50/125um |
| コネクタの種類 | デュプレックス LCユニブート |
| ジャケットの色 | OS1/OS2: 黄色 OM3: アクア OM4: アクア OM4+: アクア OM5+: 灰緑 |
| 物理 的 な 特質 | |
| ケーブルの外径 (OD) | 2.0mm |
| 曲がり半径 (分) | 40mm |
| 接続器の耐久性 | 500サイクル |
| 曲がり半径 (分) (長距離) | 20mm (40mm) |
| オプティカルプロパティ | |
| コンネクタ挿入の損失 | MM:最大0.15dB (最適化IL) 最大0.10dB (超低値IL) 最大0.25dB (最適化IL) |
| SM:最大0.25 dB (最適化されたIL) | |
| コネクタの返却損失 | 26dB分 (MM) 55dB分 (SM) 65dB分 (SM/APC) |
| 環境特性 | |
| 貯蔵・輸送温度 | -40°Cから+70°C |
| 動作温度と設置温度 | -40°Cから+70°C |
5注文情報
| コード | 繊維の種類 | ケーブルタイプ | ジャケット素材 | 色 | 長さ (m) | ||||
| P | 3 | OM3 | AR2 | 丸 2mm | L について | LSZH | Y | 黄色 | 1 |
| 4 | OM4 | AX2 | 丸い2.4mm | R | オフNR | A について | アクア | 2 | |
| 7 | G.657A1 | P | オフNP | E について | エリカ・バイオレット | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
過去の注文情報
| 接続端 | モード | キャベルの配置 | ケーブルの色 | ケーブル直径 | ケーブル長さ (m) | ||||
| L についてC から LC | 9 | OS1/OS2 | D | デュプレックス | Y | 黄色 | 2.4mm | 1 | |
| 7A1 | G.657A1 | DR | デュプレックスライザー | A について | アクア | 3.0mm | 2 | ||
| 7A2 | G.657A2 | DP | デュプレックス・プレニウム | P | 紫色 | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6繊維パッチコードの選び方
1) ファイバーケーブルモード:単調モードまたはマルチモード
ファイバーパッチケーブルのモードは,光線がファイバー内でどのように伝わるかを示す.ファイバーケーブルには2つのモードがあります.シングルモードとマルチモード.
2) 繊維糸の数: シンプルまたはデュプレックス
繊維線の数に応じて,シンプレックスとデュプレックス繊維パッチコードがあります.図2に示されているように,シンプレックスファイバーパッチコードは,1つのファイバーストランドをそれぞれ端に1つのシンプレックスコネクタを搭載している.1つのポートを備えた2つのBiDiトランシーバーモジュールと接続できます.デュプレックスファイバーパッチコードは,デュプレックスコネクタ (または2つのシンプレックスコネクタとみなす) を1つ付いたガラスまたはプラスチックからなる2本の糸で構成されている.通常,一般的なトランシーバーまたは二重繊維BiDiトランシーバーと接続されます.
3) 接続器の種類:LC,SC,ST,その他
この記事にリストされているLC,SC,ST,MTPまたはMPOなどのファイバーパッチケーブルで使用される多くのコネクタタイプがあります.MDCコネクタと呼ばれる最新のコネクタデザインがあります標準的なLCコネクタに比べて3倍の利点を提供することで,最大限のコネクタ密度を可能にします.異なるコネクタタイプは異なるインターフェースに接続されます.インターフェースのタイプを確認してください..
4) 適切なケーブルジャケットタイプ (PVC/LSZH/OFNP/装甲) を選択する
通常,ケーブルジャケットには3種類あります.ポリビニル塩化物 (PVC),低煙ゼロハロゲン (LSZH),光ファイバー非伝導型プレニウム (OFNP).ネットワークに適したものを選択してください..
5) 適切なコネクタ・ポーリングタイプ (UPC/APC) を選択する
APCコネクタの損失はUPCコネクタよりも低いため,通常,APCコネクタの光学性能はUPCコネクタよりも優れている.APCコネクタはFTTxなどのアプリケーションで広く使用されていますしかし,APCコネクタはUPCコネクタよりも通常高価です.利害を考慮すべきです高精度の光ファイバー信号を必要とするアプリケーションでは,APCは最初の考慮事項であるべきですが,より敏感でないデジタルシステムはUPCを使用して同様にうまく動作します.通常,APCパッチケーブルのコネクタの色は緑色ですUPCのパッチケーブルは青です
