商品の詳細:
|
| Model Name: | ST to ST Fiber Jumper Cable | Sheath Material: | OFNR Riser |
|---|---|---|---|
| Cable Length: | 3m or Customerized | Propagation Mode: | Multi Mode,Single Mode |
| Tensile strength(N): | ≥55 | Cable Diameter: | 0.9mm, 2mm or 3mm |
| Connector: | ST to ST Connector | End-Face Type: | UPC,PC,APC |
| Jacket Color: | Yellow,Orange, White or Customerized | ||
| ハイライト: | 62.5/125繊維のジャンパー線,OM1繊維のジャンパー線,3mの複式アパートのパッチ・コード |
||

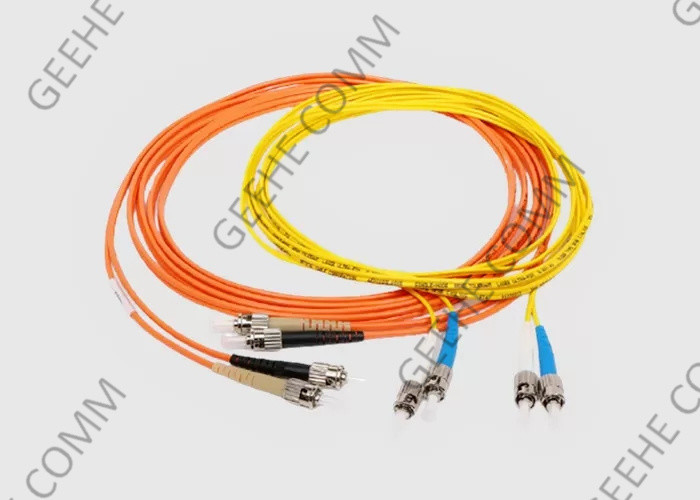

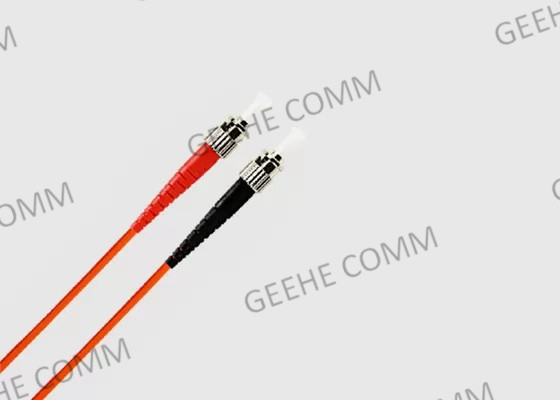

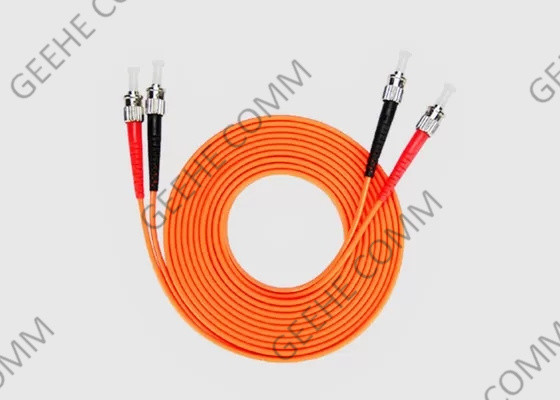

3 Meter Duplex 62.5/125 (OM1) STからSTファイバージャンパーケーブル
1基本紹介:
ファイバー・ジャンパーの選択は 簡単なことではありません. ファイバー・オプティック・ジャンパーのケーブルを選ぶことで,データが点から点へ どれだけ速く送信されるかに 影響します.
この高品質の光ファイバーパッチケーブルは 急速なイーサネット,ATM,ギガビットイーサネットアプリケーション用に特別に設計されています小型のLCコネクタは,通信室と作業場の両方でより高いポート密度のニーズを満たし,従来のSCとSTファイバーコネクタのポート密度の2倍を提供しています.. LCコネクタは,RJ様式のロッククリップデザインで,簡単に接続および解除され,各接続に引き寄せ,ストレッチ,スナグ,ケーブル設置と保守の際に発生する影響STコネクタには 包丁のロックシステムがあります
2FCからFCパッチコードのメリットと特徴:
3ファイバーオプティックパッチコードの用途:
4仕様と技術パラメータ
| パラメータ | 価値 | ||||
| コネクタタイプ | ST/UPC,ST/UPC | ||||
| 中央波長(nm) | 1310 または 1550 | ||||
| マックス.挿入損失(dB) | 0.3 | ||||
| 絶滅率(dB) | 23 | ||||
| 返金損失の最小額(UPC)(dB) | 50 | ||||
| 返金損失の最小額(APC)(dB) | 60 | ||||
| 重要な方向性 | ゆっくりとした軸 | ||||
| 軸の順位(デグ) | ±3 | ||||
| 動作温度°C) | -20~+70 | ||||
| 貯蔵温度°C) | -40~+85 | ||||
| ファイバータイプ | PMパンダファイバー | ||||
接続器を持つデバイスでは,ILは0.3dB高く,RLは5dB低く,ERは2dB低くなります.
* デフォルトのコネクタキーはスロー軸に並べられています.
5ST コンネクタ仕様と技術パラメータ:
| パラメータ | ユニット | インデックス | |||
| 端面型 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3"MM ≤0.1 | |||
| 繰り返し可能性 | dB | ≤0.1 | |||
| 互換性 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥50 | ≥50 |
| MM | dB | ≥36(APCコネクタなし) | |||
| 交尾 の 時 | >1000 | ||||
| 動作温度 | °C | -40~+80 | |||
6私たちのサービス:
パッチコードの選択は,あなたが取り組んでいる光ファイバーネットワークの種類に重要です.一部はシングルモードに最適で,他の一部はマルチモードのインストールに適しています.単調ケーブル を 使用 する 場合,磨き された 種類 も 考慮 する 必要 が あり ます.
パッチコードの選択は重要ですが,光ファイバーネットワークの1つだけ選択できます.他の主要な製品カテゴリーで何が利用可能か見てみてください:
8繊維パッチコードをどのように選ぶか?
1) についてファイバーケーブルモード:単調モードまたはマルチモード
ファイバーパッチケーブルのモードは,光束がファイバー内でどのように移動するかを示します.ファイバーケーブルには2つのモードがあります.シングルモードとマルチモード.
2) 繊維糸の数: シンプルまたはデュプレックス
繊維線の数に応じて,シンプレックスとデュプレックス繊維パッチコードがあります.図2に示されているように,シンプレックスファイバーパッチコードは,1つのファイバーストランドをそれぞれ端に1つのシンプレックスコネクタを搭載している.1つのポートを備えた2つのBiDiトランシーバーモジュールと接続できます.デュプレックスファイバーパッチコードは,デュプレックスコネクタ (または2つのシンプレックスコネクタとして考えられる) を1つのガラスまたはプラスチックからなる2本の糸で構成されています.
3) 右ケーブルジャケットタイプ (PVC/LSZH/OFNP/装甲)
通常,ケーブルジャケットには3種類あります.ポリビニル塩化物 (PVC),低煙ゼロハロゲン (LSZH),光ファイバー非伝導型プレニウム (OFNP).ネットワークに適したものを選択してください..
4) コンネクタタイプ:LC,SC,ST,その他
SC - スナップイン式コネクタ.優れた性能で知られる.サブスクライバーコネクタ,スクエアコネクタ,または標準コネクタと呼ばれます.
ST - マルチモードネットワークの非常に人気のある選択コネクタ.ストレートチップコネクタとも呼ばれ,バイエネット式カップリングタイプを使用します.シンプルなオン・オフの装置を可能にする.
FC - かつては最も人気のあるシングルモードコネクタタイプだったが,現在はSCとLCコネクタに置き換えられている.高振動環境で使用されるスクリューオンカップリングタイプを使用し,一般的にデータコムに使用されます.通信,測定機器,単モードレーザー
LC - SCコネクタの半分のサイズを測る小さな形状要素コネクタ.これはシングルモードケーブルにとって人気のある選択です.ルセントコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リトルコネクタ,リュートコネクタ,リュートコネクタ,リュートコネクタローカルコネクタ,これらのスナップインコネクターは通常高密度の接続に使用され,SFPモジュールやXFPトランシーバーなどのプラグアンドプレイデバイスと互換性があります.
5) 適切なコネクタ・ポーリングタイプ (UPC/APC) を選択する
APCコネクタの損失はUPCコネクタよりも低いため,通常,APCコネクタの光学性能はUPCコネクタよりも優れている.APCコネクタはFTTxなどのアプリケーションで広く使用されていますしかし,APCコネクタはUPCコネクタよりも通常高価です.利害を考慮すべきです高精度の光ファイバー信号を必要とするアプリケーションでは,APCは最初の考慮事項であるべきですが,より敏感でないデジタルシステムはUPCを使用して同様にうまく動作します.通常,APCパッチケーブルのコネクタの色は緑色ですUPCのパッチケーブルは青です
