商品の詳細:
|
| モデル名: | 光ファイバーコップラー 1310nm | 作動の波長範囲: | 1310nm、1490nm、1550 nm |
|---|---|---|---|
| 分割比: | 50/50,40/60,30/70,20/80,10/90,5/95等 | 他のタイプ: | シングルウィンドウ,ダブルウィンドウ,トリプルウィンドウ,WDM |
| 装置タイプ: | 融合式コップラー | 前終わる利用できる: | LC/UPC、LC/APC、SC/UPC、SC/APC、FC/UPC、FC/APCおよびST/UPC |
| 分極の直線: | 遅い軸線速い | 繊維の種類: | PM繊維ケーブル |
| パッケージの寸法: | Ø4x40;Ø4x54;98x16x9mm | 構成タイプ: | 2×2 スプリット |
| ハイライト: | 2x2繊維光学のカプラー,繊維光学のカプラー1310nm,多重モードの光ケーブルのカプラー |
||

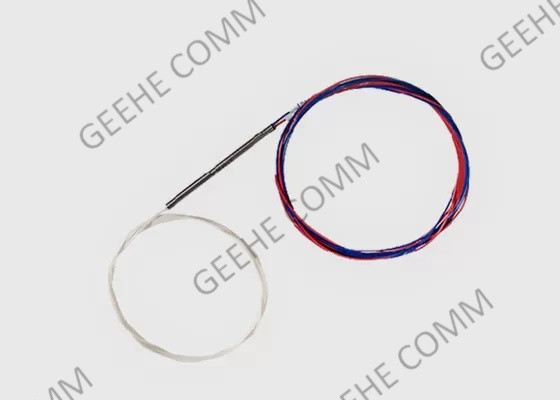

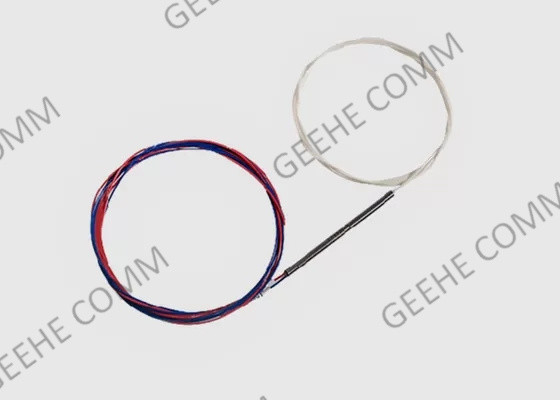

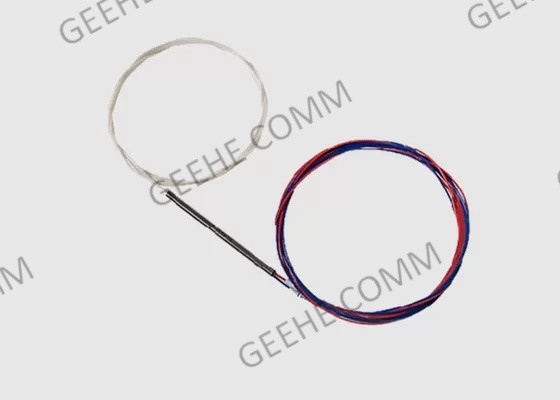

カスタマイズされた2×2 マルチモード シングルモード 光ファイバー カップラー 1310nm
オプティックカップラー 簡潔な紹介
シングルモード・ワイドバンド・カップラーは,標準のシングルモード・カップラーの40nmと比較して80nm帯域幅を有する.この製品は過量損失が非常に低く,高温安定性がある.
カップリング比は指定できる.また,1550nmまたは1310nm以外の中心波長で動作するカップラーも提供できる.
1×2 90:10 分割比
250μmの裸の繊維で,簡単に剥離したり,スライスしたり,切断したりできます.
また,LC/UPC,LC/APC,SC/UPC,SC/APC,FC/UPC,FC/APC,ST/UPC50/50,40/60,30/70,20/80,10/90,5/95,1/99,60/40,70/30,80/20,90/10,95/5および99/1で事前終了しています.
50/50,40/60,30/70,20/80,10/90,5/95,1/99,60/40,70/30,80/20,90/10,95/5および99/1. 1x2または2x2のスプリントで.
ファイバー・オプティック・カップラー 特徴と利点
1) 過剰な損失が少ない
2) 低挿入損失
3) 両方のバンドパス
4) 優れた均一性
5) 偏振依存損失が低い
6) High Directivity 7) Various coupling ration
認証 と 準拠
1) GR-1209 - 消極光学部品に関するCORE要件
2) GR - 1221 - CORE 受動光学部品の信頼性保証要件
3) GR-326 - 単調光学コネクタとジャンパー組件に関するCORE要件
4) TIA-604 - 光ファイバーコネクタ インターナテビリティ規格
5) RoHS - Directive on Restriction of Hazardous Substances 6) ISO9001:2015 品質システム
FBTコップラー仕様とパラメータ:
| パラメータ | P | A について | |||
| 動作波長 (nm) | 1310&1490&1550 | ||||
| 動作帯域幅 (nm) | 1310 ± 40nm,1490 ± 40nm,1550 ± 40nm | ||||
| ファイバータイプ (dB) | コーニング G652D OR コーニング G657 A1 | ||||
| 挿入損失 (dB) |
50:50 | ≤34 | ≤36 | ||
| 30:70 | 5.00~5.60/≤18 | 4.90~6.10/≤21 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤02 | 18.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.1 | |||
| リターン損失 (dB) | ≥50 | ≥45 | |||
| ディレクティブ (dB) | ≥55 | ||||
| 動作温度 ((°C) | -40 ~ +85 | ||||
注文情報:
| 白血球 | X- | X2 - | 345 - | XX- | X- | XX- | XX- | X について |
| P:プレミアム A:A級 X: 要求に応じて |
121x2 222x2 |
1310&1490&1550nm | 0101:99 050 5 について95 ...... ありがとうございました 5050: 50: 50:50 |
11m x: 要求に応じて |
25250μM 繊維 09:900μM ゆるい繊維 | SC: SC/UPC SA: SC/APC 00接続器がない |
A:A: B:B C:C |
|
| グレード | ポート番号 | 波長作戦 | 結合比 | 繊維の長さ | 繊維の種類 | コネクタタイプ | サイズ |
FBT カップラー PLC スプリッタと比較:
| パラメータ | FBT スプリッタ | PLC スプリッタ |
| 製造方法 | 2つ以上の光ファイバーが結合して 融合型テーパーファイバー装置に付けられます繊維は,出力分岐と比率に応じて引き出され,インプットとして1つの繊維が選択されています. | 1つの光学チップと出力比に応じて複数の光学配列で構成される.光学配列はチップの両端に結合している. |
| 動作波長 | 1310nm と 1550nm (標準); 850nm (カスタム) | 1260nm -1650nm (全波長) |
| 適用する | HFC (CATV用ファイバーと同軸ケーブルのネットワーク);すべてのFTIHアプリケーション. | 同じこと |
| パフォーマンス | 信頼性が高さ1:20まで 大きい分割では信頼性が問題になる可能性があります | 信頼性と安定性が高い |
| 入力/出力 | 最大32本の繊維の出力を持つ 1つまたは2つの入力 | 最大64本の繊維の出力を持つ 1つまたは2つの入力 |
| パッケージ | 鋼管 (主に機器で使用される) ABSブラックモジュール (従来の) | 同じこと |
| 入力/出力ケーブル | 裸の光ファイバー 0.9mm,2.0mm,3.0mm | 同じこと |
| パッケージのサイズ | 1×2 から 1×8 の PLC より小さいサイズ | 1×8より大きい PLC スプリッタサイズが小さい |
| 安定 と 信頼性 | 安定性が良い | FBTスプリッターのように高い安定性がない |
ファイバー光学カップラー 適用:
武漢・ギヘサービス:
1) 環境に高い安定性
低挿入損失,低偏振依存損失,低裏反射,良好な均一性
2) コンパクトな構造
移動箱の種類に直接インストールされ,ちょうど小さなスペースを占める
3) 厳格な品質管理
厳格なテスト基準に 服従しています
4) 迅速な配達
熟練し安定した労働者と,すべての注文の回転は競争相手よりも速く
5) 工場監査
我々は,有名なブランドと日本の顧客と協力し, 15年の工場検査経験と,SGSによって全体の検査プロセスに慣れ
