商品の詳細:
|
| モデル名: | 1×4 FBT 光ファイバーFCカップラー | 動作波長: | 1310nm、1490nm、1550 nm |
|---|---|---|---|
| 分割比: | 50/50,40/60,30/70,20/80,10/90,5/95等 | 他のタイプ: | Singlewindow、Dualwindow、Triplewindow |
| 機能: | 繊維の配分 | 前終わる利用できる: | LC/UPC、LC/APC、SC/UPC、SC/APC、FC/UPC、FC/APCおよびST/UPC |
| 分極の直線: | 遅い軸線速い | 繊維の種類: | 250um 裸の繊維 |
| パッケージの種類: | 鋼管 | 構成タイプ: | 1×4 FCコネクタ付き |
| ハイライト: | 1×4繊維光学FCのカプラー,二重窓FCの繊維光学のカプラー,FBT繊維のカプラーの単一モード |
||

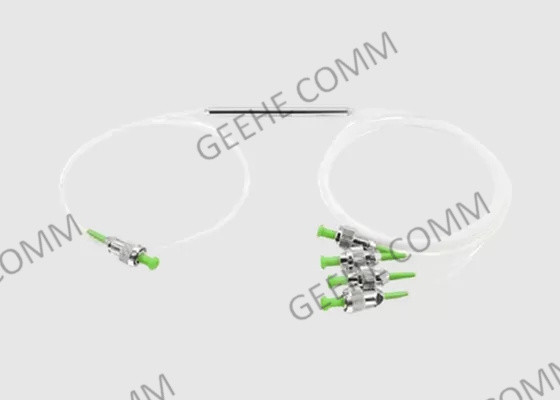

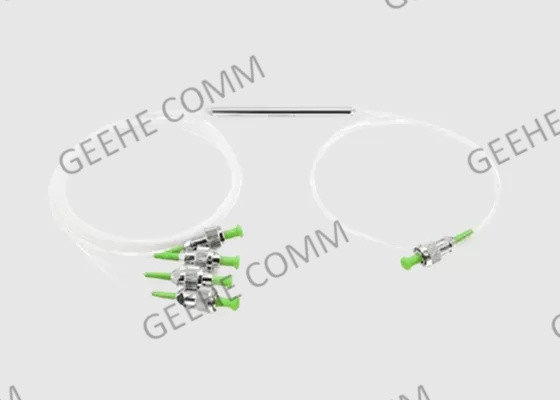

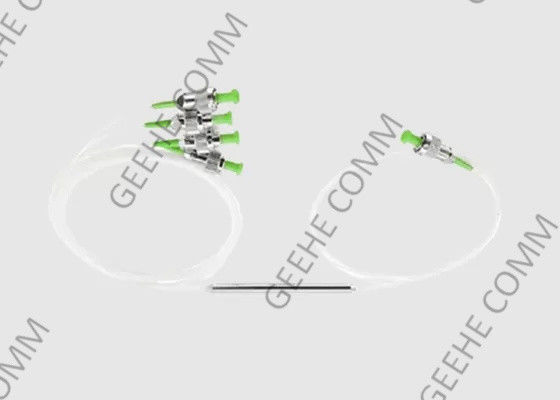

シングルモード デュアルウィンドウ 1310& 1550nm 1×4 FBT ファイバーオプティックFC カップラー
オプティックカップラー 簡潔な紹介
ファイバー融合カップラー/スプリッタには,ブロードバンド融合ファイバーカップラー,偏振感のないミニチュア循環器,および融合単モード波長分割マルチプレクサーが含まれます.
MMFCシリーズの多モード単窓ワイドバンド融合ファイバーカップラーは,マルチポート光信号分割に非常に安定しています.SWFC/DWFCシリーズ融合単窓または双窓ワイドバンドファイバー1x2 (2x2) カップラーは,高性能と高い信頼性で,正確な光信号のカップリングと幅広い帯域幅の分割を提供します.
MIOC 3または4ポートの偏振感のないミニチュア循環器は,幅広い波長範囲で優れた光学特性を持っています.SWD 融合型単調波長分割マルチプレクサーは,融合型バイコニカル・テーパー技術を用いて製造される..
1×4 ファイバー オプティック カップラー 特徴& 利点:
1) SWFC / DWFC:
1x2 (2x2) ワイドバンド繊維の1x2 (2x2) 折りたたたみ単窓または双窓結合器
高性能と高い信頼性を持つ広い帯域幅で正確な光信号の結合と分割を提供します.
(2) SWD:
溶融した単調波長分割マルチプレクサー
溶融型バイコニカル・テーパー技術で製造
(3) MIOC:
3か4ポートの偏振感のないミニチュア循環器
波長幅の広い範囲で優れた光学特性
4) MMFC:
多モード・シングル・ウィンドウ・ワイドバンド・ファイバー・カプラー
複数のポートの光信号分割に非常に安定している
双窓幅のブランドコップラー 仕様とパラメータ:
| パラメータ | P | A について | |||
| 動作波長 (nm) | 1310&1550 | ||||
| 動作帯域幅 (nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| ファイバータイプ (dB) | コーニング G652D OR コーニング G657 A1 | ||||
| 挿入損失 (dB) |
50/50 | ≤33 | ≤35 | ||
| 40/60 | 3.70~4.40≤25 | 3.50~4.60/≤28 | |||
| 30/70 | 5.00~5.60/≤18 | 4.90~6.10/≤21 | |||
| 20/80 | 6.80~7.40/≤1.2 | 6.50~7.70/≤12 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 について | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 について | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 について | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 年 | 19.20~20.80/≤02 | 18.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.15 | |||
| リターン損失 (dB) | ≥50 | ≥45 | |||
| ディレクティブ (dB) | ≥55 | ||||
| 動作温度 ((°C) | -40 ~ +85 | ||||
* 上記仕様はコネクタがない
* お客様の要求により他の仕様もできます
注文情報:
| 白血球 | X- | X2 - | 35〜 | XX- | X- | XX- | XX- | X について |
| P:プレミアム A:A級 X: カスタマイズ |
121x2 222x2 |
351310/1550nm | 0101:99 0202:98 ...... ありがとうございました 5050: 50: 50:50 |
11m x: カスタマイズ |
25250μM 繊維 09:900μM ゆるい繊維 | SC: SC/UPC SA: SC/APC 00接続器がない |
A:A: B:B C:C |
|
| グレード | ポート番号 | 動作波長 | 結合比 | 繊維の長さ | 繊維の種類 | 接続型 | サイズ |
EX:WBC-P-12-35-50-1-09-0-B
2×2 フィバー オプティック カップラー 適用:
FTTx システム
LAN,WAN,地下鉄ネットワーク
アナログ/デジタル 消極光学ネットワーク
遠距離電信
ミニサイズ 送信機/受信機 モジュール
光通信システム
光学電源配送システム
光ファイバーセンサー
光学試験システム
武漢・ギヘサービス:
1) 環境に高い安定性
低挿入損失,低偏振依存損失,低裏反射,良好な均一性
2) コンパクトな構造
移動箱の種類に直接インストールされ,ちょうど小さなスペースを占める
3) 厳格な品質管理
厳格なテスト基準に 服従しています
4) 迅速な配達
熟練し安定した労働者と,すべての注文の回転は競争相手よりも速く
5) 工場監査
我々は,有名なブランドと日本の顧客と協力し, 15年の工場検査経験と,SGSによって全体の検査プロセスに慣れ
