商品の詳細:
|
| モデル名: | 3×3 ファイバー オプティック カップラー | 光カプラー構成タイプ:1x2操作の波長: | 1310nm、1490nm、1550 nm |
|---|---|---|---|
| 分割比: | 50/50,40/60,30/70,20/80,10/90,5/95等 | 他のタイプ: | Singlewindow、Dualwindow、Triplewindow |
| 機能: | 繊維の配分 | 前終わる利用できる: | LC/UPC、LC/APC、SC/UPC、SC/APC、FC/UPC、FC/APCおよびST/UPC |
| 分極の直線: | 遅い軸線速い | 繊維の種類: | 250um 繊維 |
| パッケージの種類: | 鋼管 | 構成タイプ: | 3×3FCコネクター |
| ハイライト: | 繊維ケーブルのカプラー3×3,3×3繊維光学のカプラーおよびディバイダー,FCのコネクターが付いている繊維光学のカプラー |
||

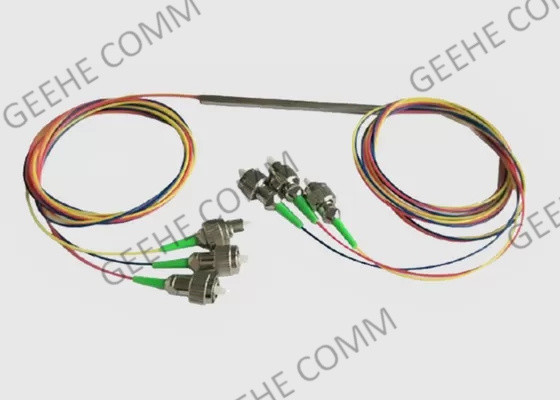

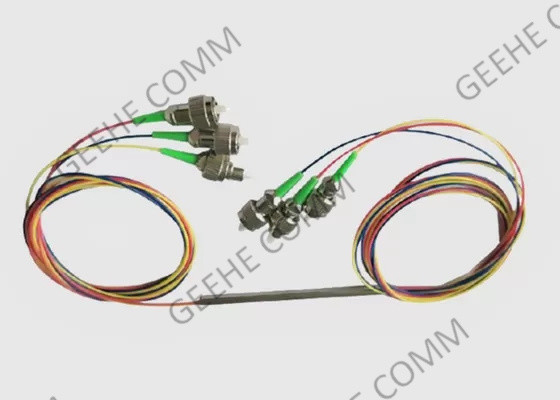

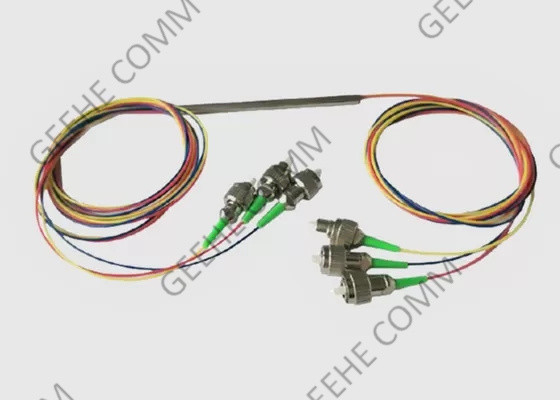

鋼管 裸繊維 250um 3×3 ファイバー オプティック カップラー FCコネクタ
オプティックカップラー 簡潔な紹介
光ファイバーカップラーは,光ファイバー信号の再配分を可能にする光ファイバーコンポーネントの一種である.光ファイバー・スプリッタなどの幅広い光ファイバーデバイスをカバーする.オプティカル・コンビナー光ファイバーコップラーとは,1つのファイバーから2つ以上のファイバーに光信号を配分できる装置である.2つ以上の繊維から光信号を単一の繊維に組み合わせる.
融合繊維結合器は,最も基本的な素材である光ファイバーを使用した. 2つ以上の繊維コアは,曲がり,融合し,長さで互いに収縮される.
1×2 ファイバー オプティック カップラー 特徴& 利点:わかった
1) 挿入損失が少ない
2) 低PDL
3) コンパクトなデザイン
4) チャンネルからチャンネルへの均一性
5) 高い方向性
6) 高度な信頼性と安定性
7) 異なる結合比が利用可能である
双窓幅のブランドコップラー 仕様とパラメータ:
| パラメータ | P | A について | |||
| 動作波長 (nm) | 1310&1550 | ||||
| 動作帯域幅 (nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| ファイバータイプ (dB) | コーニング G652D OR コーニング G657 A1 | ||||
| 挿入損失 (dB) |
50/50 | ≤33 | ≤35 | ||
| 40/60 | 3.70~4.40≤25 | 3.50~4.60/≤28 | |||
| 30/70 | 5.00~5.60/≤18 | 4.90~6.10/≤21 | |||
| 20/80 | 6.80~7.40/≤1.2 | 6.50~7.70/≤12 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 について | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 について | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 について | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 年 | 19.20~20.80/≤02 | 18.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.15 | |||
| リターン損失 (dB) | ≥50 | ≥45 | |||
| ディレクティブ (dB) | ≥55 | ||||
| 動作温度 ((°C) | -40 ~ +85 | ||||
* 上記仕様はコネクタがない
* お客様の要求により他の仕様もできます
注文情報:
| 白血球 | X- | X2 - | 35〜 | XX- | X- | XX- | XX- | X について |
| P:プレミアム A:A級 X: カスタマイズ |
121x2 222x2 |
351310/1550nm | 0101:99 0202:98 ...... ありがとうございました 5050: 50: 50:50 |
11m x: カスタマイズ |
25250μM 繊維 09:900μM ゆるい繊維 | SC: SC/UPC SA: SC/APC 00接続器がない |
A:A: B:B C:C |
|
| グレード | ポート番号 | 動作波長 | 結合比 | 繊維の長さ | 繊維の種類 | 接続型 | サイズ |
EX:WBC-P-12-35-50-1-09-0-B
3×3 フィバー オプティック カップラー 適用:
FTTx システム
LAN,WAN,および地下鉄ネットワーク
アナログ/デジタル 消極光学ネットワーク
遠距離電信
ミニサイズ 送信機/受信機 モジュール
光通信システム
光通信システム
光学電源配送システム
光ファイバーセンサー
光学試験システム
武漢・ギヘサービス:
1) 環境に高い安定性
低挿入損失,低偏振依存損失,低裏反射,良好な均一性
2) コンパクトな構造
移動箱の種類に直接インストールされ,ちょうど小さなスペースを占める
3) 厳格な品質管理
厳格なテスト基準に 服従しています
4) 迅速な配達
熟練し安定した労働者と,すべての注文の回転は競争相手よりも速く
5) 工場監査
我々は,有名なブランドと日本の顧客と協力し, 15年の工場検査経験と,SGSによって全体の検査プロセスに慣れ
