商品の詳細:
|
| モデル名: | 光ファイバーコップラー 1310&1550nm | 動作波長: | 1310nm、1490nm、1550 nm |
|---|---|---|---|
| 分割比: | 50:50,30:70,10:90,5:95,1:99 | 他のタイプ: | シングルウィンドウ,ダブルウィンドウ,トリプルウィンドウ |
| 装置タイプ: | 融合式コップラー | 前終わる利用できる: | LC/UPC、LC/APC、SC/UPC、SC/APC、FC/UPC、FC/APCおよびST/UPC |
| 分極の直線: | 遅い軸線速い | 繊維の種類: | PM繊維ケーブル |
| パッケージの寸法: | Ø4x40; Ø4x54; 98x16x9mm | 繊維: | 1 ファイバー入力, 3 ファイバー出力 |
| ハイライト: | 三重の窓の繊維光学のカプラー,1x3単一モード繊維ケーブルのカプラー,1550nm光ファイバケーブルのカプラー |
||

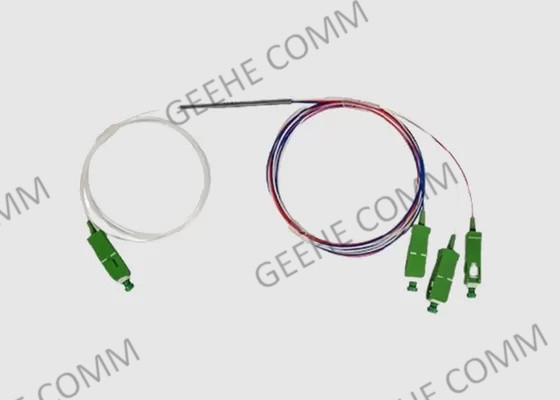

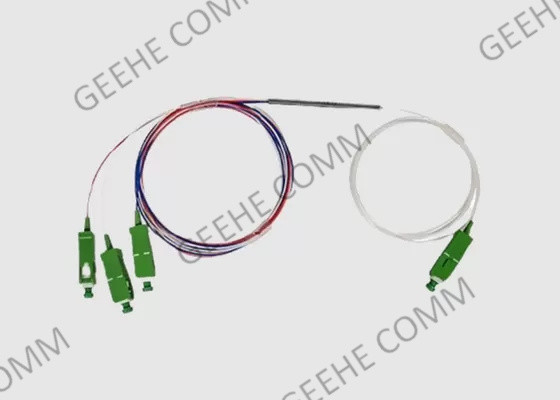

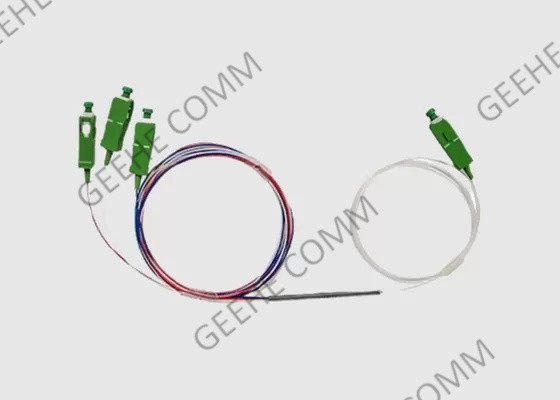

1x3 シングルモード トリプルウィンドウ ファイバーオプティックカップラー 1310&1550nm
3つの窓光学カップラー 簡潔な紹介
1X3と3X3は,挿入損失が非常に低く,偏振依存度が低く,環境安定性が優れている. 50/50から1/99までの正確な結合比は,非常に緊密な均一性で利用できます.シングルモード標準カップラーコンポーネントは,あらゆる種類の光通信システムで電源分割とモニタリング機能を実行します..
1×3 フィバー オプティック カップラー 特徴と利点:
FBT カップラー PLC スプリッタと比較:
| パラメータ | FBT スプリッタ | PLC スプリッタ |
| 製造方法 | 2つ以上の光ファイバーが結合して 融合型テーパーファイバー装置に付けられます繊維は,出力分岐と比率に応じて引き出され,インプットとして1つの繊維が選択されています. | 1つの光学チップと出力比に応じて複数の光学配列で構成される.光学配列はチップの両端に結合している. |
| 動作波長 | 1310nm と 1550nm (標準); 850nm (カスタム) | 1260nm -1650nm (全波長) |
| 適用する | HFC (CATV用ファイバーと同軸ケーブルのネットワーク);すべてのFTIHアプリケーション. | 同じこと |
| パフォーマンス | 信頼性が高さ1:20まで 大きい分割では信頼性が問題になる可能性があります | 信頼性と安定性が高い |
| 入力/出力 | 最大32本の繊維の出力を持つ 1つまたは2つの入力 | 最大64本の繊維の出力を持つ 1つまたは2つの入力 |
| パッケージ | 鋼管 (主に機器で使用される) ABSブラックモジュール (従来の) | 同じこと |
| 入力/出力ケーブル | 裸の光ファイバー 0.9mm,2.0mm,3.0mm | 同じこと |
| パッケージのサイズ | 1×2 から 1×8 の PLC より小さいサイズ | 1×8より大きい PLC スプリッタサイズが小さい |
| 安定 と 信頼性 | 安定性が良い | FBTスプリッターのように高い安定性がない |
3 窓幅のブランドコップラー 仕様とパラメータ:
| パラメータ | P | A について | |||
| 動作波長 (nm) | 1310&1490&1550 | ||||
| 動作帯域幅 (nm) | 1310 ± 40nm,1490 ± 40nm,1550 ± 40nm | ||||
| ファイバータイプ (dB) | コーニング G652D OR コーニング G657 A1 | ||||
| 挿入損失 (dB) |
50:50 | ≤34 | ≤36 | ||
| 30:70 | 5.00~5.60/≤18 | 4.90~6.10/≤21 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤02 | 18.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.1 | |||
| リターン損失 (dB) | ≥50 | ≥45 | |||
| ディレクティブ (dB) | ≥55 | ||||
| 動作温度 ((°C) | -40 ~ +85 | ||||
* 上記仕様はコネクタがない
* お客様の要求により他の仕様もできます
注文情報:
| 白血球 | X- | X2 - | 345 - | XX- | X- | XX- | XX- | X について |
| P:プレミアム A:A級 X: 要求に応じて |
121x2 222x2 |
1310&1490&1550nm | 0101:99 050 5 について95 ...... ありがとうございました 5050: 50: 50:50 |
11m x: 要求に応じて |
25250μM 繊維 09:900μM ゆるい繊維 | SC: SC/UPC SA: SC/APC 00接続なし |
A:A: B:B C:C |
|
| グレード | ポート番号 | 波長作戦 | 結合比 | 繊維の長さ | 繊維の種類 | コネクタタイプ | サイズ |
EX:WBC-P-12-345-50-1-25-00-A
1 × 2,2 × 2,FIber オプティックカップラー 適用:
武漢・ギヘサービス:
1) 環境に高い安定性
低挿入損失,低偏振依存損失,低裏反射,良好な均一性
2) コンパクトな構造
移動箱の種類に直接インストールされ,ちょうど小さなスペースを占める
3) 厳格な品質管理
厳格なテスト基準に 服従しています
4) 迅速な配達
熟練し安定した労働者と,すべての注文の回転は競争相手よりも速く
5) 工場監査
我々は,有名なブランドと日本の顧客と協力し, 15年の工場検査経験と,SGSによって全体の検査プロセスに慣れ
6) 保証
12ヶ月保証付きの工場製品ですら 商品についてのコメントは歓迎します.
