商品の詳細:
|
| モデル名: | 光ファイバーのスプリッターボックス | パッケージスタイル: | ABS モジュール |
|---|---|---|---|
| 構成タイプ: | 1×16 FCコネクタ付き | 繊維の種類: | G652D、G657A1のG657A2繊維 |
| コネクタタイプ: | FC/APC | 入出力繊維の直径: | 2.0mm |
| 入力/出力ファイバルの長さ: | 1.5m | 分割比: | 50/50の割れ目（均一な） |
| 左舷波長: | 1260 - 1650nm | 光ファイバーマーク: | 入力 - 白,出力 t - グレー,白,赤,黒 |
| ハイライト: | 2.0mm FC APCのコネクター,1×16 FC APCのコネクター,1×16繊維光学のディバイダー箱 |
||

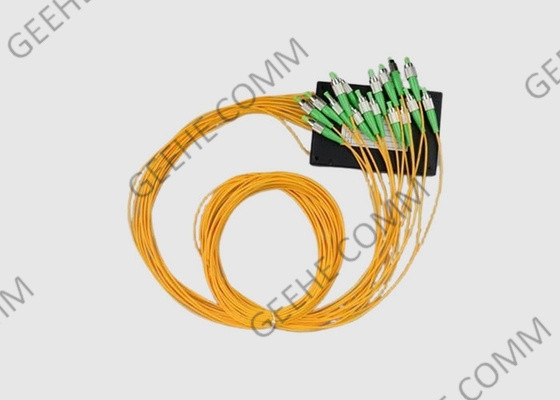

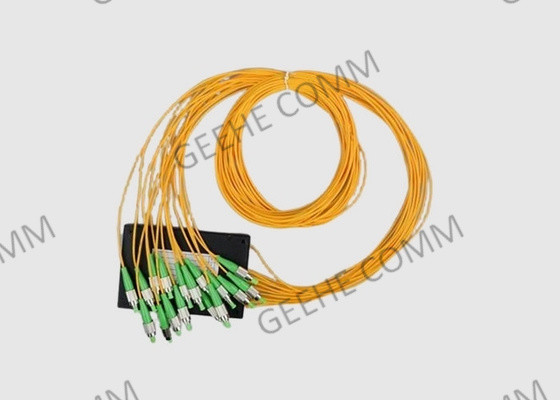

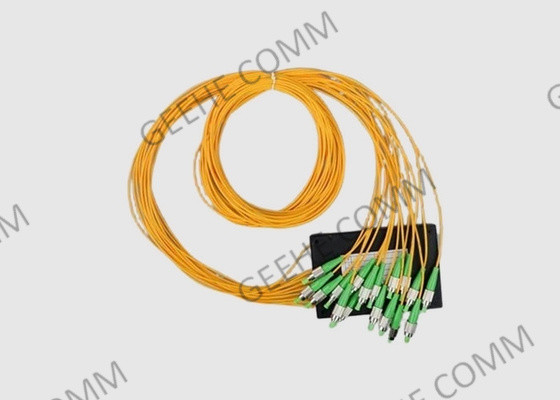

2.0mm ファイバーシングルモードFC/APCコネクタ 1×16 ファイバーオプティックスプリッターボックス
基本情報:
Geeheは,各ポートの低コストで,幅広いブロードバンドネットワークアプリケーションのための高品質のPLC (平面ライトウェア回路) オプティカルスプリッタを幅広い範囲で提供しています.
These passive components Fiber PLC Splitter Box provide superior and reliable performance over a wide operating wavelength range (1260-1650nm) and temperature range (-40 to +85℃)to address high-bandwidth and environmental network demands標準とカスタムデザインのハウジングオプションで最大128ポートまで利用できます.
1×16 PLC スプリッタ 仕様とパラメータ
| パラメータ | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2×8 | 2x16 | 2x32 | ||
| 動作波長nm) | 1260~1650 年 | ||||||||||
| ポート波長範囲 (nm) | 1310 ±20,1490 ±10 と 1550 ±20 | ||||||||||
| 挿入損失@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 統一性(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| リターン損失@ 1310/1551 nm (dB) | ≤55 | ||||||||||
| 入力電源(mW) | 250 最大 | ||||||||||
| 動作温度(°C) | -40~+85°C | ||||||||||
| 貯蔵温度(°C) | -40~+85°C | ||||||||||
| 繊維の種類 |
コーニング G657A1 |
||||||||||
ABS Box 1 × 16 PLC スプリッタ 特徴と利点:
1. 低挿入損失
2高い最大容量
3優れた分裂の均一性
4ブロードバンド 動作波長
5コンパクトなデザイン
6. 偏振が低い独立性
7良質なチャンネル対チャンネル均一性
8幅広い動作波長: 1260nm から 1650nm
9防水エポキシ密封モジュール
10室外温度関連 ファンアウト
11試料はサポートできます
ABS ボックス PLC スプリッター 適用&規格:
- FTTXシステム
- PONネットワーク
- CATVリンク
- 光信号の配送
ABS ボックス オプティック スプリッタ パッケージの寸法:
| W×H×L (mm) | 港 | ||||
| 100×80×10 | 1x4 | 1x8 | 2x4 | 2×8 | |
| 120×80×18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140×114×18 | 1x32 | 2x32 | 1x64 | ||
注文情報:
| PLCは | AAA- | B- | CC- | D- | EE | FF- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2.0mm ジャケット 3=3.0mm ジャケット |
5m=0.5m 10m=1.0m 15m=1.5m 20m=2.5m この10mは, | 2=2.0mm ジャケット 3=3.0mm ジャケット |
5m=0.5m 10m=1.0m 15m=1.5m 20m=2.5m この10mは, | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:コネクタがない | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:コネクタがない | |
| 構成 | 入力ファイバータイプ | 入力ファイバルの長さ | 出力ファイバー長さ | 出力ファイバー長さ | 入力コネクタ | 出力コネクター |
ABS ボックス PLC スプリッタ パッケージ:
サービス:
1) 環境に高い安定性
低挿入損失,低偏振依存損失,低裏反射,良好な均一性
2) コンパクトな構造
移動箱の種類に直接インストールされ,ちょうど小さなスペースを占める
3) 厳格な品質管理
厳格なテスト基準に 服従しています
4) 工場の監査
工場の検査経験の15年と,有名なブランドと日本の顧客と協力し,SGSによって全体の検査プロセスに精通します
5) 配達期間保証
電力制限なし 配送時間は早い 配送時間は早い ファイバーコネクタ容量 800,000pcs/月
