商品の詳細:
|
| モデル名: | 繊維融合結合器 | 動作波長: | 1310nm、1490nm、1550 nm |
|---|---|---|---|
| 分割比: | 50/50,40/60,30/70,20/80,10/90,5/95等 | 他のタイプ: | Singlewindow、Dualwindow、Triplewindow |
| 機能: | 繊維の配分 | 前終わる利用できる: | LC/UPC、LC/APC、SC/UPC、SC/APC、FC/UPC、FC/APCおよびST/UPC |
| 分極の直線: | 遅い軸線速い | 繊維の種類: | PM繊維ケーブル |
| パッケージの種類: | 鋼管 | 構成タイプ: | 1×3 |
| ハイライト: | 1から3光ファイバケーブルのカプラー,鋼鉄管の光ファイバケーブルのカプラー,1から3溶かされた繊維のカプラー |
||

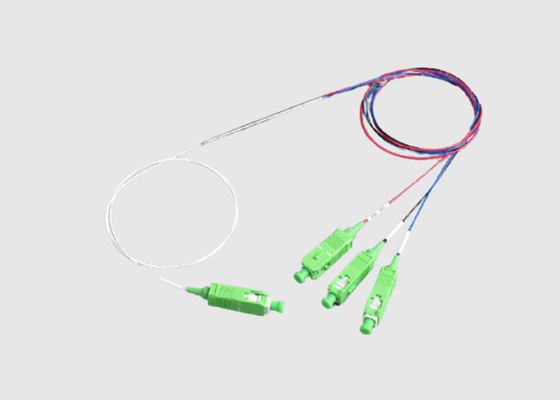

オプティカル・スプリッタ 1〜3 スチール・チューブ・シングルモード・フューズ・タイプ・ファイバー・カップラー
オプティックカップラー 簡潔な紹介
FBT オプティカル カップラー (スプリッタ) 3 in 1 out スチールチューブ シングル モード 融合型ファイバー カップラー FBT ファイバー オプティカル スプリッタは,顧客の要求に応じてSC FC LC ST ファイバーコネクタで追加できます.シングルモード 0.9mm ローズチューブファイバー,波長1310/1550nmまたは1310/1490/1550nm,デフォルトの分割比33/33/33, 30/30/40,30/35/35をカスタマイズすることもできます..
FBTカプラーは定義された波長のみを通過します.例えば,単窓 FBTカプラーは,通常は1310の定義波長があり,1310の波長のみをサポートします.
1 × 3 ファイバー オプティック カップラー 特徴と利点:
1) 低損失&低WDL
2) 超低PDL
3) 超広い操作帯域幅 +/- 80nm
4) 高い方向性
5) ミニサイズパッケージ
6) 結合比の異なる組み合わせ
7) 低クロスストックと過剰損失
8) 高い光学回帰損失
9) 双波長/三波長で利用可能
10) 任意のコネクタの終了
11) 250um&900um繊維,2mmまたは3mmで利用可能
双窓幅のブランドコップラー 仕様とパラメータ:
|
1X3 33x33x33 1310&1550nm 小型WBC オプティカル・スプリッターの調達に関する技術仕様 バージョン:A/0 |
||||||||||||
| パラメータ | ユニット | 仕様 | ||||||||||
| 作業波長範囲 | nm | 1310±20と1550±20 | ||||||||||
| 挿入損失 (波長範囲全体) | dB | ≤55 | ||||||||||
| オプティカルリターン損失 | ミニ | dB | 50 | |||||||||
| 規制について | ミニ | dB | 55 | |||||||||
| 極化による損失 | マックス | dB | 0.2 | |||||||||
| 温度に依存する損失 | マックス | dB | 0.15 | |||||||||
| 動作温度 | °C | -5~75 | マックス オプティカルパワー | mw | 500 | |||||||
| 貯蔵温度 | °C | -40 ~ 85 | 動作湿度 | % | 0 ~ 90 | |||||||
| 信頼性要求 | GR-1209-CORE と GR-1221-CORE に適合する | |||||||||||
| パッケージの仕様 | ||||||||||||
| パッケージの寸法 | Φ3.0×L48 または Φ3.0×L45 | 繊維の長さ | 1 ±0.1m | |||||||||
| 繊維の種類 | コーニングSMF28または他の繊維 | |||||||||||
| 豚尾型 | 250um 裸の繊維 | |||||||||||
| 繊維の色コード | どれもない | |||||||||||
| コネクタ | どれもない | |||||||||||
|
注記: 1温度依存損失は,作業温度範囲全体における挿入損失の変化として定義される.
285°C,85%RHまたは75°C,90%RHの1000時間の信頼性レポートを提示する.
|
||||||||||||
1×3 ファイバーオプティックカップラー 適用:
FTTx システム
LAN,WAN,および地下鉄ネットワーク
アナログ/デジタル 消極光学ネットワーク
遠距離電信
ミニサイズ 送信機/受信機 モジュール
光通信システム
光通信システム
光学電源配送システム
武漢・ギヘ・サービス
1) 環境に高い安定性
低挿入損失,低偏振依存損失,低裏反射,良好な均一性
2) コンパクトな構造
移動箱の種類に直接インストールされ,ちょうど小さなスペースを占める
3) 厳格な品質管理
厳格なテスト基準に 服従しています
4) 迅速な配達
熟練し安定した労働者と,すべての注文の回転は競争相手よりも速く
5) 工場監査
我々は,有名なブランドと日本の顧客と協力し, 15年の工場検査経験と,SGSによって全体の検査プロセスに慣れ
