商品の詳細:
|
| モデル名: | シングルモード FBT スプリッター 1550 0.9mm | 光カプラー構成タイプ:1x2操作の波長: | 1310nm、1490nm、1550 nm |
|---|---|---|---|
| 分割比: | 50/50,40/60,30/70,20/80,10/90,5/95等 | 他のタイプ: | Singlewindow、Dualwindow、Triplewindow |
| 機能: | 繊維の配分 | 前終わる利用できる: | LC/UPC、LC/APC、SC/UPC、SC/APC、FC/UPC、FC/APCおよびST/UPC |
| 分極の直線: | 遅い軸線速い | 繊維の種類: | PM繊維ケーブル |
| パッケージの種類: | 鋼管 | 構成タイプ: | 1×2 |
| ハイライト: | 9/125の単モードFBTのディバイダー,1x2 FC/APC FBTのディバイダー,0.9mm 10/90のFBTのディバイダー |
||

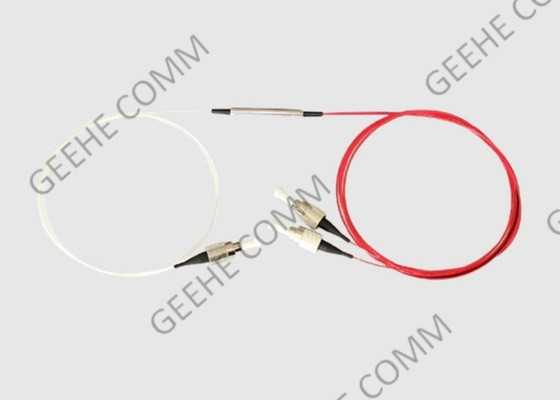

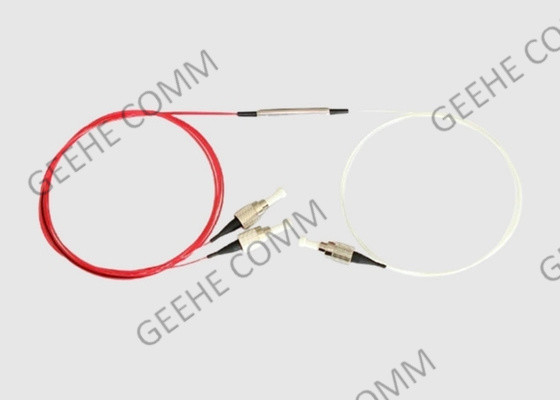

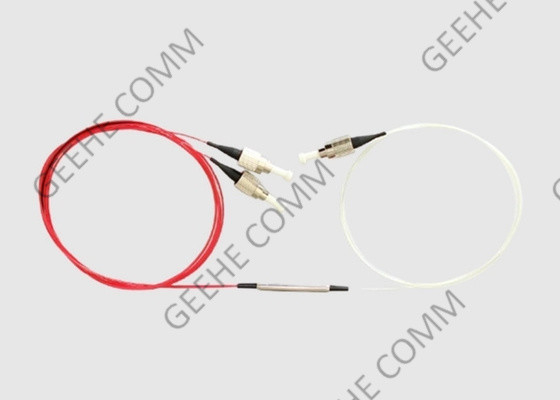

1x2 FC/APC FC/APC 9/125 シングルモード FBT スプリッター 1550 0.9mm 10/90 スプリット比
オプティックカップラー 簡潔な紹介
ファイバー・オプティック・カップラー (スプリッター) は,軽量な損失を最小限に抑えながら光を分割または組み合わせるために,さまざまなスタイルとサイズで利用できます.信頼性の高い製品を作る 非常に単純なプロセスを用いて製造されています細分器は 繊維の長さやあらゆる種類のコネクタで 製造できます
WDM (波長分割マルチプレックス) で,受動マルチプレクサーとデマルチプレクサーです異なる波長を持つ信号を 1 つの光ファイバーケーブルまたは異なる波長を持つ信号をWDMモジュール上の異なる出力に分離する.
1 × 2 ファイバー オプティック カップラー 特徴と利点:
1) 挿入損失が少ない
2) 高い反射率
3) 波長や帯域幅を超えた選択的な処理
4) 高温と機械的安定性
5) 分割比を選択できる (1%... 50%)
6) チャンネル間均一性
7) お客様の仕様に従って生産
双窓幅のブランドコップラー 仕様とパラメータ:
|
1×2 980 &1550 光学スプリッターの調達のための小型WDM技術仕様 バージョン:A/0 |
||||||||
| 性能仕様 | パラメータ | 仕様 | ユニット | 注記 | ||||
| 信号の動作波長範囲 (λs) | 1528年から1569年まで | nm | ||||||
| パンプの動作波長範囲 (λp) | 965~985年 | nm | ||||||
| 挿入損失 | シグナル 共通 | ≤0.20 | dB | |||||
| パンプ 常用 | ≤0.20 | dB | ||||||
| 孤立 | シグナル 共通 | ≥20 | dB | |||||
| パンプ 常用 | ≥17 | dB | ||||||
| 極化による損失 | ≤0.05 | dB | ||||||
| 温度に依存する損失 | ≤0.15 | dB | ||||||
| 規制について | ≥55 | dB | ||||||
| 動作温度 | -5から75 | °C | マックス オプティカルパワー | mw | 500 | |||
| 貯蔵温度 | -40から85 | °C | 動作湿度 | % | 0から90 | |||
| 信頼性要求 | GR-1209-CORE と GR-1221-CORE に適合する | |||||||
| パッケージの仕様 | パラメータ | 仕様 | ||||||
| 繊維の種類 | OFS 980-20または他の繊維 | |||||||
| サイズ | Φ2.4-L30 (mm) | |||||||
| 豚尾の長さ (全ポート) | 1.0 ± 0.1m | |||||||
| IS | オプティカルコネクタ (すべてのポート) | ない | ||||||
|
注記: 1波長依存損失は,最大挿入損失と最小挿入損失の間の違いです. 2温度依存損失は,作業温度範囲全体における挿入損失の変化として定義される. 385°C,85%RH または 75°C,90%RH の 1000 時間 信頼性 報告 を 提供 する. |
||||||||
1×2 ファイバーオプティックカップラー 適用:
1遠距離通信/データ通信
2ファイバーオプティック機器とシステム
3CATV システム
4ローカル エリア ネットワーク,PON,FTTH
5ファイバーセンサー
6遵守について
準拠性
テルコルディア GR-1209-CORE
テルコルディア GR-1221-CORE
RoHS
武漢・ギヘ・サービス
1) 環境に高い安定性
低挿入損失,低偏振依存損失,低裏反射,良好な均一性
2) コンパクトな構造
移動箱の種類に直接インストールされ,ちょうど小さなスペースを占める
3) 厳格な品質管理
厳格なテスト基準に 服従しています
4) 迅速な配達
熟練し安定した労働者と,すべての注文の回転は競争相手よりも速く
5) 工場監査
工場の検査経験の15年と,有名なブランドと日本の顧客と協力し,SGSによって全体の検査プロセスに精通します
