商品の詳細:
|
| モデル名: | 光ファイバーパッチケーブル | 蓋材: | LSZH PVC |
|---|---|---|---|
| ケーブルの長さ: | 1mまたはカスタマイズ | 繊維数: | 2 |
| 引張強さ（N）: | ≥55 | ケーブル直径: | 0.9mm、1.6mm、2mmか3mm |
| 色: | 黄色 | ジャケット素材: | ポリ塩化ビニールの暴徒（OFNR）、充満（OFNP）、LSZH |
| 側面A -コネクター1: | LC APCの二重 | 側面B -コネクター1: | LC APCの二重 |
| ハイライト: | LSZHの繊維光学パッチ ケーブル,マルチモード・ファイバ視覚パッチ ケーブル10M,G657A2繊維光学のパッチ・コード |
||
1基本紹介:

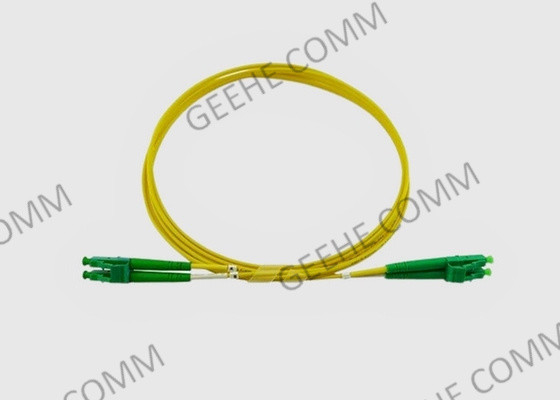

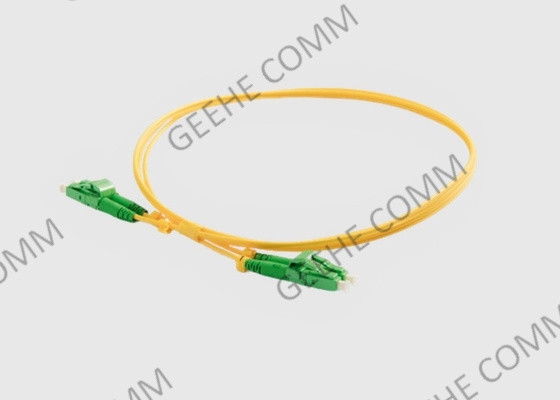

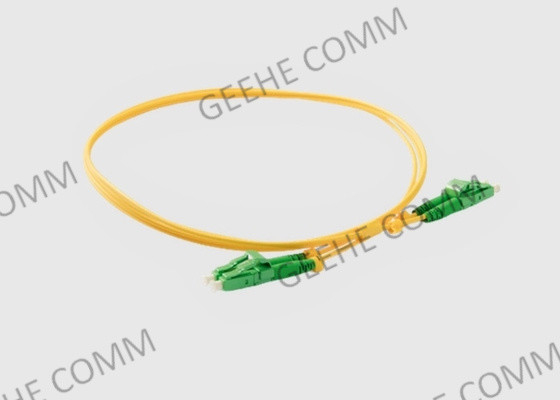

LC/APC-LC/APCファイバーパッチコード デュプレックスマルチモードG657.A2 2.0mm 10m Yellowは,片側にはLC/APCコネクタ,もう片側にはLC/APCコネクタを備えたデュプレックスパッチコードである.ファイバーパッチコードは,両端に2つのコネクタを持つケーブルの一種である.光学パッチコードはシンプレックス (1ファイバー) で提供できますパッチコードの両側にあるコネクタにより,光スイッチや他の通信/コンピュータデバイスなどの他のデバイスに迅速に接続できます.
1G/10G/40G/100G/400Gの接続に理想的なものです
2LC から LC パッチ コード の 利点 と 特色:
3ファイバーオプティックパッチコードの用途:
4仕様と技術パラメータ
| パラメータ | 価値 | ||||
| コネクタタイプ | LC/UPC,FC/UPC,SC/UPC,MU/UPC | ||||
| 中央波長(nm) | 1310 または 1550,980 または 1060,850,780 | ||||
| マックス.挿入損失(dB) | 0.3 | ||||
| 絶滅率(dB) | 23 | ||||
| 返金損失の最小額(UPC)(dB) | 55 | ||||
| 返金損失の最小額(APC)(dB) | 65 | ||||
| 重要な方向性 | ゆっくりとした軸 | ||||
| 軸の順位(デグ) | ±3 | ||||
| 動作温度°C) | -20~+70 | ||||
| 貯蔵温度°C) | -40~+85 | ||||
| ファイバータイプ | PMパンダファイバー | ||||
接続器を持つデバイスでは,ILは0.3dB高く,RLは5dB低く,ERは2dB低くなります.
* デフォルトのコネクタキーはスロー軸に並べられています.
5LC&SCコネクタ仕様と技術パラメータ:
| パラメータ | ユニット | インデックス | |||
| 端面型 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3;MM ≤0.1 | |||
| 繰り返し可能性 | dB | ≤0.1 | |||
| 互換性 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥55 | ≥65 |
| MM | dB | ≥36(APCコネクタなし) | |||
| 交尾 の 時 | >1000 | ||||
| 動作温度 | °C | -40~+80 | |||
6LCパッチコードの注文情報:
| OFCについて | -X | -XX | -XX | -XX | -X | -X |
| S: シンプル D:デュプレックス |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9ミリ202.0mm303.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:その他 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| ファイバーモード | コネクタタイプ | コネクタタイプ | ケーブル直径 | フレンズ型 | 繊維の長さ |
* EX:OFC-D-LA-LA-09-0-1.0
7繊維パッチコードをどのように選ぶか?
1) ファイバーケーブルモード:単調モードまたはマルチモード
ファイバーパッチケーブルのモードは,光線がファイバー内でどのように伝わるかを示す.ファイバーケーブルには2つのモードがあります.シングルモードとマルチモード.
2) 繊維糸の数: シンプルまたはデュプレックス
繊維線の数に応じて,シンプレックスとデュプレックス繊維パッチコードがあります.図2に示されているように,シンプレックスファイバーパッチコードは,1つのファイバーストランドをそれぞれ端に1つのシンプレックスコネクタを搭載している.1つのポートを備えた2つのBiDiトランシーバーモジュールと接続できます.デュプレックスファイバーパッチコードは,デュプレックスコネクタ (または2つのシンプレックスコネクタとみなす) を1つ付いたガラスまたはプラスチックからなる2本の糸で構成されている.通常,一般的なトランシーバーまたは二重繊維BiDiトランシーバーと接続されます.
3) 適切なケーブルジャケットタイプ (PVC/LSZH/OFNP/装甲) を選択する
通常,ケーブルジャケットには3種類があります.ポリビニル塩化物 (PVC),低煙ゼロハロゲン (LSZH),光ファイバー非伝導型プレニウム (OFNP).ネットワークに適したものを選択してください..
4) コンネクタタイプ:LC,SC,ST,その他
この記事にリストされているLC,SC,ST,MTPまたはMPOなどのファイバーパッチケーブルで使用される多くのコネクタタイプがあります.MDCコネクタと呼ばれる最新のコネクタデザインがあります標準的なLCコネクタに比べて3倍の利点を提供することで,最大限のコネクタ密度を可能にします.異なるコネクタタイプは異なるインターフェースに接続されます.インターフェースのタイプを確認してください..
5) 適切なコネクタ・ポーリングタイプ (UPC/APC) を選択する
APCコネクタの損失はUPCコネクタよりも低いため,通常,APCコネクタの光学性能はUPCコネクタよりも優れている.APCコネクタはFTTxなどのアプリケーションで広く使用されていますしかし,APCコネクタはUPCコネクタよりも通常高価です.利害を考慮すべきです高精度の光ファイバー信号を必要とするアプリケーションでは,APCは最初の考慮事項であるべきですが,より敏感でないデジタルシステムはUPCを使用して同様にうまく動作します.通常,APCパッチケーブルのコネクタの色は緑色ですUPCのパッチケーブルは青です
8工場サービス:
ブランド向け高級OEMサービス
