商品の詳細:
|
| モジュール名: | CWDMのディバイダー | ポートタイプ: | 1 x 2 (2 x 2 オプション) |
|---|---|---|---|
| 繊維の種類: | PMパンダ繊維 | ジャケット: | 250umか900nmまたは他 |
| コネクタ: | コネクタありまたはコネクタなし オプション | ピグテールの長さ: | 1mまたはカスタマイズ |
| 共通のパスの港: | PM980 または PM1550 | 選択チャネル: | 48, 16, 18 チャンネル |
| 動作波長: | 1260~1620 nm | 保証: | 12ヶ月 |
| ハイライト: | 1×2 CWDMのディバイダー,1260nm繊維光学WDM,1260nm CWDMのディバイダー |
||

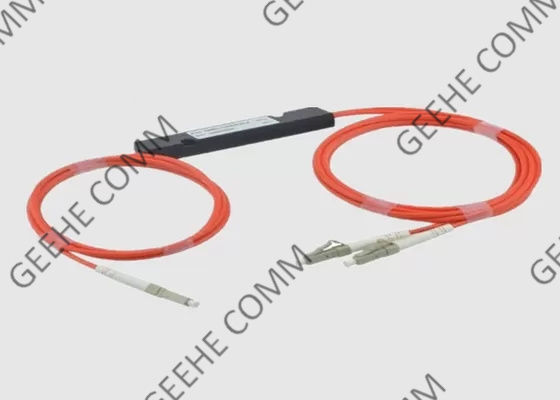

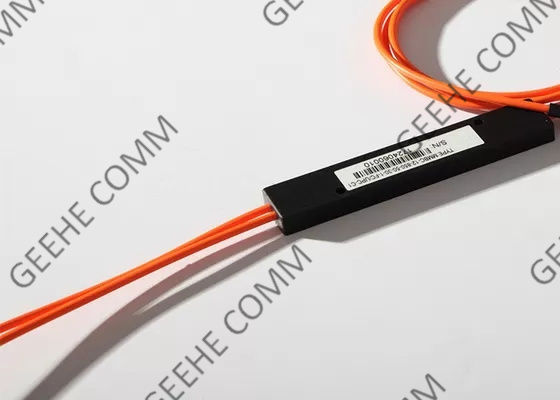

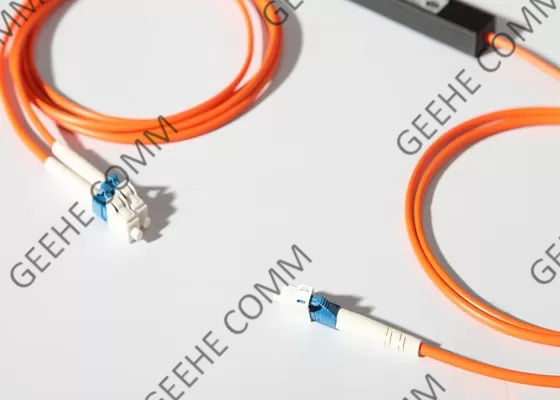

光受信機フィルター 1×2(2×2) WDM 光通信システム用
製品情報:
WDM は波長分割多重 (Wavelength-Division Multiplexing) の略で、現在、大容量光通信システムで最も広く使用されている技術の一つです。
WDM モジュールは、メトロ/アクセスネットワークの帯域幅を拡張しています。4チャンネルおよび8チャンネルのCWDMモジュールは、波長分割多重化デバイスに基づいています。これらは、20nmのチャネル間隔でMUX/DEMUXとして機能できます。低挿入損失、低PDL、高アイソレーション、および優れた熱安定性を備えています。
WDM は、長距離通信、アクセス/PON配信、CATVネットワークで広く使用されています。
WDM の利点と特徴:
WDM の用途:
* WDM ネットワーク & システム
* フレキシブルグリッドネットワークの光波長モニタリング
* フレキシブルグリッドネットワークの光パワーモニタリング
* 試験および測定機器用 OSA モジュール
* DWDM でのパワーバランスのためのフィードバック制御信号
* ゲイン等化のためのパワーモニタリング
* ROADM ネットワークのモニタリング
仕様と技術パラメータ:
| ファイバータイプ (dB) | Corning HI1060flex または OFS BF05635-02 | SMF-28e | |||||||
| 動作波長 (nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| 動作帯域幅 (nm) | ±10/20 | ±15 | ±15 | ||||||
| グレード | P | A | P | A | P | A | P | A | |
| 挿入損失 (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| アイソレーション (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 指向性 (dB) | ≥55 | ||||||||
| 動作温度 (℃) | -40 ~ +85 | ||||||||
* 上記の仕様はコネクタを含みません
* その他の仕様は顧客の要求に応じて作成できます
注文情報:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:カスタマイズ |
25:250μM ファイバー 09:900μM ルーズファイバー 20: 2mm ケーブル 30: 3mm ケーブル |
SC:SC/UPC SA:SC/APC ...... 00:コネクタなし |
A: A B: B C:C |
|||||
| グレード | 動作波長 | ファイバータイプ | ファイバー長 | ピグテールタイプ | 接続タイプ | 寸法 | ||||
