商品の詳細:
|
| モデル名: | MPOからLCファンアウト12ファイバーケーブル | ファイバーモード: | シングルモード,マルチモード |
|---|---|---|---|
| ジャケットOD: | 0.9mm | コネクタタイプ: | MPOへのLC |
| ジャケットの色: | カラフル：マゼンタ/ベージュ/アクア/グリーン/イエロー、赤など | 波長: | 850/1300nm |
| 繊維の長さ: | 1m、3m、5mまたはOEM | 最小曲がり半径: | 7.5mm |
| 10G イーサネット 距離: | 850nmで400m | 40/100Gイーサネット間隔: | 850nmの150m |
| ハイライト: | LCのブレイクアウト ケーブルへの0.9mm MPO,LCのブレイクアウト ケーブルへの12の中心MPO,LCのブレイクアウト ケーブルへの多モードMPO |
||

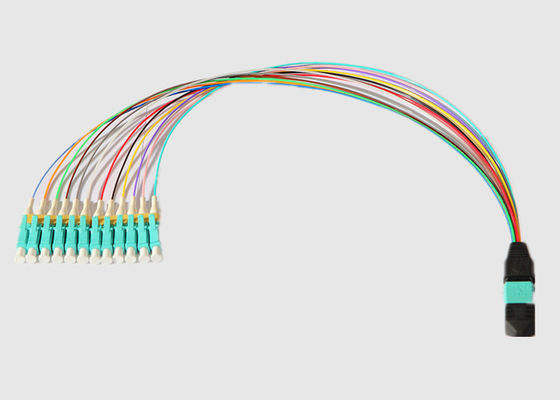

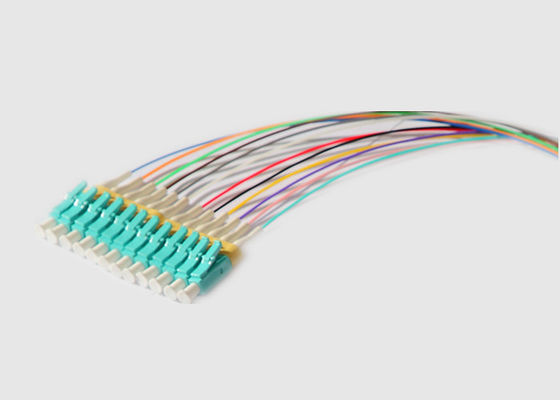

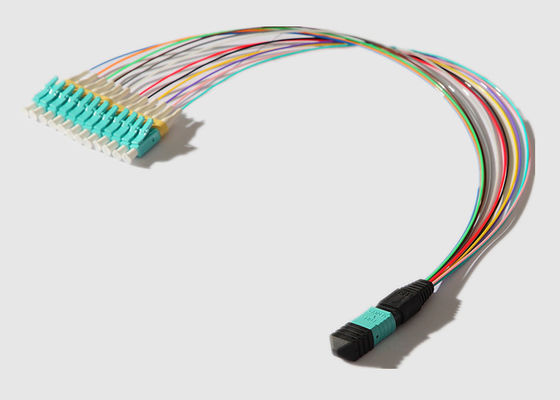

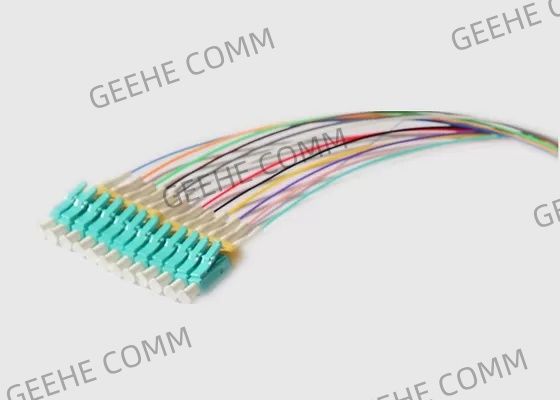

マルチモード0.9mm 12コア OFNR MPO to LCファンアウト12ファイバーケーブル
基本情報:
MPO 12ファイバーケーブルは、ファイバーを統合するために、2つの高密度ファイバーパッチパネル間の接続を確立するために最も一般的に使用されます。 MPOコネクタは、1つのユニット内に含まれる数十本のファイバー線を配信できます。代替アプリケーションには、一連のQSFP+トランシーバー間で40G（40GBASE-SR4）リンクをセットアップすることが含まれます。
MPOは、8、12、または24ファイバーインターフェースの片側にあり、LCシンプレックスまたはデュプレックスコネクタを備え、シングルモード（OS2）およびマルチモード（OM1〜OM5）を含むさまざまなファイバーモードでも利用できます。カスタマイズされた色、材料、および長さ。
特徴と利点:
仕様とパラメータ：
MPO光ファイバー性能:
| MPOコネクタ | 標準Sm | 低損失Sm | 標準Mm | 低損失Mm | |
| 挿入損失 | 標準（dB） | 0.35 | 0.2 | 0.35 | 0.2 |
| 最大（dB） | 0.75 | 0.35 | 0.6 | 0.35 | |
| リターンロス（dB） | ≥60（APCの場合） （8アングルポリッシュ） |
≥20（PCの場合） | |||
| ≥50（PCの場合） | — | ||||
| オス/メス（dB） | オス：ピン付き、メス：ピンなし | ||||
| 引張強度（dB） | ≤0.3（最大66N） | ||||
| 振動（dB） | ≤0.3（10-55Hz） | ||||
| 熱サイクル（dB） | ≤0.3（-40〜75℃、21サイクル） | ||||
端面の幾何学的パラメータ:
| アイテム | 仕様 | ||||
| SM | MM | ||||
| RX（mm） | 最小2000 | ||||
| RY（mm） | 最小5 | ||||
| ファイバー高さ（nm） | 1000-3500 | ||||
| 最大差高さすべて（nm） | 最大：500 | ||||
| 最大差高さadj（nm） | 最大：300 | ||||
| X軸角度（°） | -0.2〜0.2 | ||||
| Y軸角度（°） | PC：-0.2〜0.2 APC：7.8〜8.2 |
-0.2〜0.2 | |||
| コアディップ | N / A | -100〜200 | |||
注文情報:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1：G657A1 A2：G657A2 M3：OM3 M4：OM4 M5：OM5 |
LZ：LSZH NP：OFNP NR：OFNR |
FF：MPO / MPO（メスからメス） MF：MPO / MPO（オスからメス） MM：MPO / MPO（オスからオス） |
L：低損失 B：標準損失 |
12：1＆times; 12コア 48：4＆times; 12コア 72：6＆times; 12コア 96：8＆times; 12コア |
A：TIA568スルータイプ B：TIA568リバースタイプ C：TIA568クロスタイプ |
5Mから 50M |
|
| 性別タイプ | ハウジングの色 | フェルール | コネクタ損失標準 | ファイバーコア | 極性 | ファイバー長 |
MPO to Lcファイバーパッチコードアプリケーション:
その他のMPO to Lcファイバーパッチコード:
Geeheの規格準拠：
