商品の詳細:
|
| モデル名: | MPO TO12 LC光パッチコード | ファイバーモード: | シングルモード,マルチモード |
|---|---|---|---|
| ファイバーコア: | 12 | コネクタタイプ: | MPOへのLC |
| ジャケットの色: | カラフル：マゼンタ/ベージュ/アクア/グリーン/イエロー、赤など | 波長: | 850/1300nm |
| ケーブルタイプ: | リボンファイバーケーブル、フラットおよびラウンド | ケーブルジャケット: | PVC LSZH、OFNR、OFNP |
| 10G イーサネット 距離: | 850nmで400m | 40/100Gイーサネット間隔: | 850nmの150m |
| ハイライト: | MPO To12 LCの光学パッチ・コード,0.9mmの光学パッチ・コード,0.9mm MPO繊維ケーブル |
||

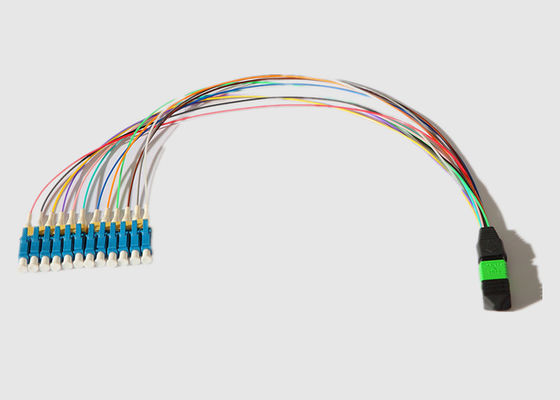

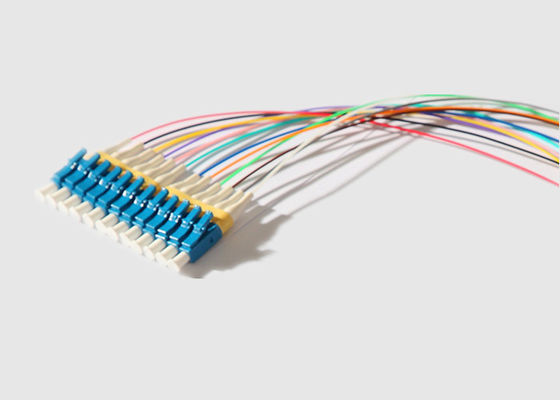

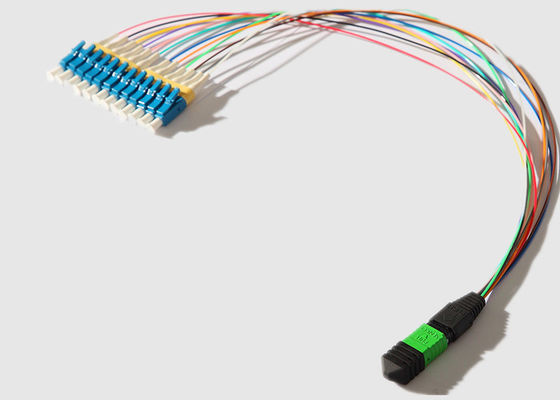

0.9mm シングルモード 12 コア ファンアウト キット MPO to12 LC 光パッチコード
基本情報:
Geehe の MPO は、8、12、または 24 ファイバ インターフェースの片側にあり、LC シンプレックスまたはデュプレックス コネクタを備えています。
MTP/MPO 光ファイバ パッチコードは、シンプレックスまたはデュプレックスとは異なり、リボンタイプのマルチファイバ アセンブリで使用されます。1 つの MTP/MPO 光ファイバ パッチコードには、4 ファイバ、8 ファイバ、12 ファイバ、24 ファイバなど、いくつかのグラスファイバ接続があります。
特徴と利点:
仕様とパラメータ:
MPO 光ファイバ性能:
| MPO コネクタ | 標準 Sm | 低損失 Sm | 標準 Mm | 低損失 Mm | |
| 挿入損失 | 標準 (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 最大 (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| リターンロス (dB) | ≥60 (APC の場合) (8 角度研磨) |
≥20 (PC の場合) | |||
| ≥50 (PC の場合) | — | ||||
| オス/メス (dB) | オス: ピン付き、メス: ピンなし | ||||
| 引張強度 (dB) | ≤0.3 (最大 66N) | ||||
| 振動 (dB) | ≤0.3 (10-55Hz) | ||||
| 熱サイクル (dB) | ≤0.3 (-40~75℃、21 サイクル) | ||||
端面の幾何学的パラメータ:
| 項目 | 仕様 | ||||
| SM | MM | ||||
| RX(mm) | 最小 2000 | ||||
| RY(mm) | 最小 5 | ||||
| ファイバ高さ (nm) | 1000-3500 | ||||
| 最大差高さ (nm) | 最大: 500 | ||||
| 最大差高さ (nm) | 最大: 300 | ||||
| X 軸角度 ( °) | -0.2 ~ 0.2 | ||||
| Y 軸角度 ( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| コアディップ | 該当なし | -100 ~ 200 | |||
注文情報:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (メス - メス) MF: MPO/MPO (オス - メス) MM: MPO/MPO (オス - オス) |
L: 低損失 B: 標準損失 |
12:1×12 コア 48:4×12 コア 72:6×12 コア 96:8×12 コア |
A: TIA568 スルータイプ B: TIA568 リバースタイプ C: TIA568 クロスタイプ |
5M から 50M |
|
| 性別タイプ | ハウジングの色 | フェルール | コネクタ損失規格 | ファイバコア | 極性 | ファイバ長 |
MPO to Lc ファイバ パッチコードの用途:
Geehe の規格準拠:
