商品の詳細:
|
| モデル名: | MPO-MPOマルチモード8ファイバーケーブル | ファイバーコア: | 8コア、12コア、または24コア |
|---|---|---|---|
| 繊維径: | 3.0mm | コネクタタイプ: | MTP、MPO、MTP （エリート）、MPO （エリート） |
| ジャケットの色: | ベージュ/アクア/グリーン/イエローなど | 繊維のジャケット素材: | 暴徒（OFNR）、充満（OFNP）、LSZH |
| 絶縁: | プレナム、ライザー | ファイバータイプ: | Mulitモード（OM3、OM4、OM5はオプションです） |
| 波長: | 850nm/1310nm/1550nm | ケーブルアセンブリの長さ: | 1〜150メートル |
| ハイライト: | 10m MPO繊維ケーブル,mpoケーブルへの10m mpo,mpoケーブルへの100G mpo |
||

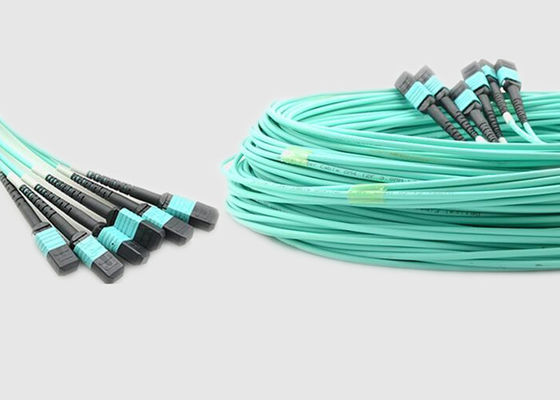

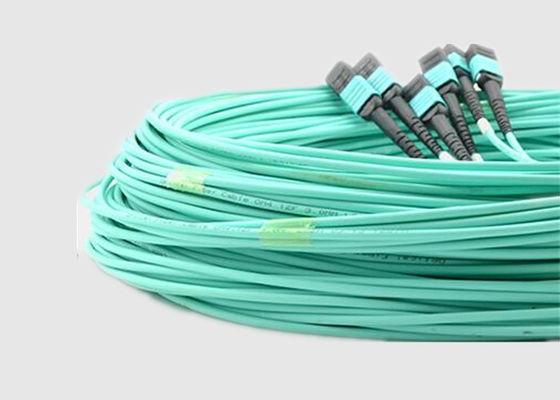

100G OM4規格 10メートル プレターミネート MPO-MPO マルチモード 8ファイバーケーブル
MPO to MPO ケーブルの販売ポイント：
* 挿入損失タイプは、標準、エリート/低損失で利用可能
* ファイバー数は、8、12、24、48コアで利用可能

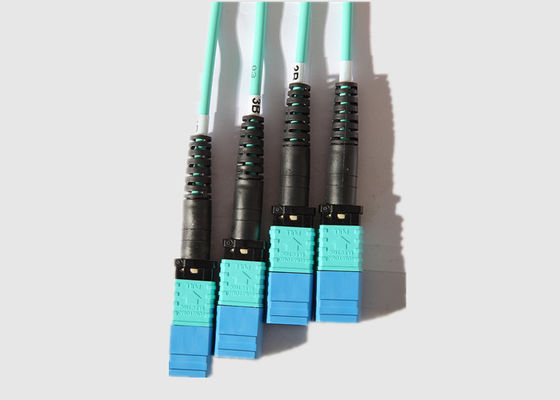

* MTP/MPO コネクタタイプは、オス、メス、オスからメスで利用可能
* ファイバータイプは、SM (G652D、G657A1、G657A2)、MM (OM3、OM4) で利用可能
* 終端エラーを排除し、最小限の設置時間
* 最適化されたパフォーマンス - エリートMPOおよび個別のプレミアムコネクタ
* 挿入損失を最大50％削減
* シングルモードおよびマルチモード（フラット/ラウンド）が利用可能
主な特徴と利点：
* 高品質のOM4、OM3、またはシングルモード光ファイバー
* 曲げに強いファイバー：最小曲げ半径7.5mm
* シングルモード、およびレーザー最適化50 μm (10G) ファイバーが利用可能
* シングルファイバーコネクタ用の標準2.0mmファーケーション
* トレーサブルなテストデータによる100％工場テスト済み
仕様とパラメータ：
光ファイバー性能：
| MPOコネクタ | 標準SM | 低損失SM | 標準MM | 低損失MM | |
| 挿入損失 | 標準(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 最大(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| リターンロス (dB) | ≥60 (APCの場合) (8角度研磨) |
≥20 (PCの場合) | |||
| ≥50 (PCの場合) | — | ||||
| オス/メス(dB) | オス：ピン付き、メス：ピンなし | ||||
| 引張強度 (dB) | ≤0.3 (最大66N) | ||||
| 振動 (dB) | ≤0.3 (10-55Hz) | ||||
| 温度サイクル (dB) | ≤0.3 (-40~75℃、21サイクル) | ||||
端面の幾何学的パラメータ：
| 項目 | 仕様 | ||||
| SM | MM | ||||
| RX(mm) | 最小2000 | ||||
| RY(mm) | 最小5 | ||||
| ファイバー高さ (nm) | 1000-3500 | ||||
| 最大差高さ全体 (nm) | 最大：500 | ||||
| 最大差高さ隣接 (nm) | 最大：300 | ||||
| X軸角度 ( °) | -0.2 ~ 0.2 | ||||
| Y軸角度 ( °) | PC：-0.2 ~ 0.2 APC：7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| コアディップ | 該当なし | -100 ~ 200 | |||
注文情報：
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1：G657A1 A2：G657A2 M3：OM3 M4：OM4 M5：OM5 |
LZ：LSZH NP：OFNP NR：OFNR |
FF：MPO /MPO（メスからメス） MF：MPO/MPO（オスからメス） MM：MPO/MPO（オスからオス） |
L：低損失 B：標準損失 |
12：1×12コア 48：4×12コア 72：6×12コア 96：8×12コア |
A：TIA568スルータイプ B：TIA568リバースタイプ C：TIA568クロスタイプ |
5Mから 50M |
|
| 性別タイプ | ハウジングの色 | フェルール | コネクタ損失規格 | ファイバーコア | 極性 | ファイバー長 |
MPO to MPO ケーブルの用途：
* 構内設置
* O/Eモジュール間の相互接続
* データ処理ネットワーク
* 電気通信ネットワーク
* 光スイッチインターフレーム接続
* 非同期転送モード (ATM)
