商品の詳細:
|
| モデル名前: | 多重モードMTP/MPOカセット | 繊維モード: | OM4 50/125μm |
|---|---|---|---|
| 繊維の計算: | 24の繊維 | 前部コネクターのタイプ: | 12x LCの二重 |
| 後部コネクターのタイプ: | 2x MPO-12の男性（ピンで止められる） | 波長をテストして下さい: | 850/1300nm |
| 繊維の長さ: | 1m、3m、5mまたはOEM | 極性: | Aをタイプして下さい |
| 10Gイーサネット間隔: | 850nmの400m | 40/100Gイーサネット間隔: | 850nmの150m |
| ハイライト: | 多重モードMTPカセット,50/125個のMTPカセット,OM3 MTPカセット |
||

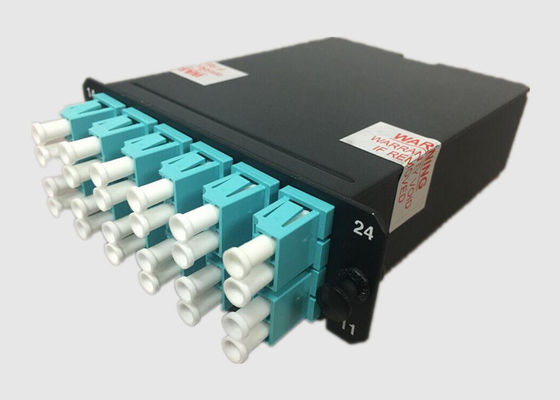

40GbパスOM3 2x MPO-12の二重50/125多重モードMTP/MPOカセット
基本情報:
MPOの繊維光学カセット モジュールはMPOおよびLCの分離したコネクター間の安全な転移のために設計されている。それは高密度バックプレーンおよび現地の据え付け時間およびスペース節約の点では優秀な利点を提供するデータ センタのケーブルで通信することのために適している。

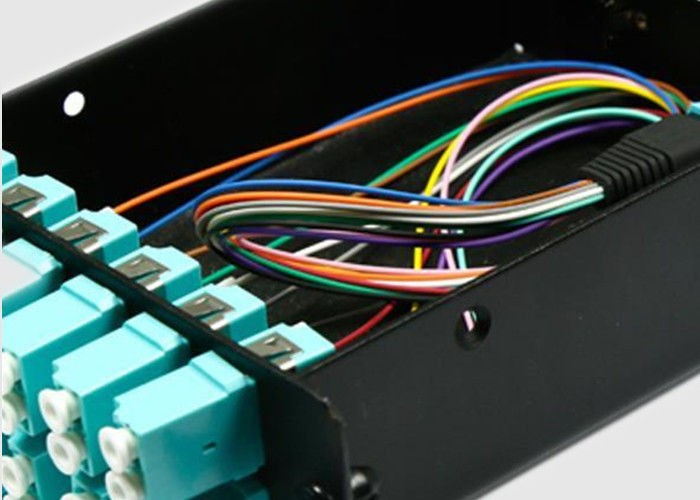

この繊維光学カセット モジュールのキットは12x LCに繊維がそれの中導かれ、接続されること2xによって前終えられるMPO-12を二重にする背部の50/125の多重モードOM3繊維光学の馬具ケーブル、MPOのアダプター、前部の12x LCの複式アパートのアダプターおよびカセット モジュールを含んでいる。
Geeheは多数の方向ケーブル ルーティングおよび管理を支えるのを助けるように専門の部品を提供する。各部品は望ましい方向でケーブル インストールに整頓されていたアプローチを提供することを向けることができる。
Features&Benefits:
指定および変数:
16F MPOの繊維光学の性能:
| MPOのコネクター | 標準的なSm | 低損失Sm | 標準的なMm | 低損失Mm | |
| 挿入損失 | 典型的（dB） | 0.35 | 0.2 | 0.35 | 0.2 |
| 最高（dB） | 0.75 | 0.35 | 0.6 | 0.35 | |
| リターン・ロス（dB） | APCのための≥60 （8つの角度の光沢） |
PCのための≥20 | |||
| PCのための≥50 | — | ||||
| 男性/女性（dB） | 男性:女性ピンを使って:ピンなし | ||||
| 引張強さ（dB） | ≤0.3 （最高66N） | ||||
| 振動（dB） | ≤0.3 （10-55Hz） | ||||
| 熱周期（dB） | ≤0.3 （- 40~75℃、21cycles） | ||||
終り表面の幾何学的な変数:
| 項目 | Spec | ||||
| SM | MM | ||||
| RX （mm） | 分2000年 | ||||
| RY （mm） | 分5 | ||||
| 繊維の高さ（nm） | 1000-3500 | ||||
| 最高。diff。高さすべて（nm） | MAX:500 | ||||
| 最高。diff。高さadj （nm） | MAX:300 | ||||
| Ｘ軸の角度（°） | -0.2 | 0.2 | ||||
| Ｙ軸の角度（°） | PC:-0.2 | 0.2 APC:7.8 | 8.2 |
-0.2 | 0.2 | |||
| 中心のすくい | N/A | -100 | 200 | |||
発注情報:
Mc2xMPO/M 12xDLC 24OM3:MPOの繊維光学カセット、12x LC/UPCの二重、24の繊維多重モードOM3のタイプAの主キーへの2x MPO-12の男性
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1:G657A1 A2:G657A2 M3:OM3 M4:OM4 M5:OM5 |
LZ:LSZH NP:OFNP NR:OFNR |
FF:MPO /MPO （女性への女性） MF:MPO/MPO （女性への男性） MM:MPO/MPO （男性への男性） |
L:低損失 B:標準的な損失 |
12:1×12中心 48:4×12中心 72:6×12中心 96:8×12中心 |
:によタイプTIA568 B:TIA568逆のタイプ C:交差タイプTIA568 |
5Mへの 50M |
|
| 性のタイプ | 色の収容 | フェルール | コネクターの損失の標準 | 繊維の中心 | 極性 | 繊維の長さ |
MPOカセット塗布:
Datacenterの下部組織
記憶域ネットワーク
出現の40及び100Gps議定書
平行光学
エンタープライズ ネットワークのケーブル装置
Geeheの標準の承諾:
RoHSの証明書:
