商品の詳細:
|
| モデル名: | MPO LGXスタイルのカセット | ファイバーモード: | OS29/125μm |
|---|---|---|---|
| 繊維数: | 12ファイバー | 前部コネクターのタイプ: | 12x lcデュプレックス |
| 後部コネクタタイプ: | 2x MPO-12男性（ピン留め） | 波長をテストします: | 850/1300nm |
| 繊維の長さ: | 1m、3m、5mまたはOEM | 極性: | タイプA |
| 10G イーサネット 距離: | 850nmで400m | 40/100Gイーサネット間隔: | 850nmの150m |
| ハイライト: | LGX様式MPOカセット,12繊維MPOカセット,複式アパートMPOカセット |
||

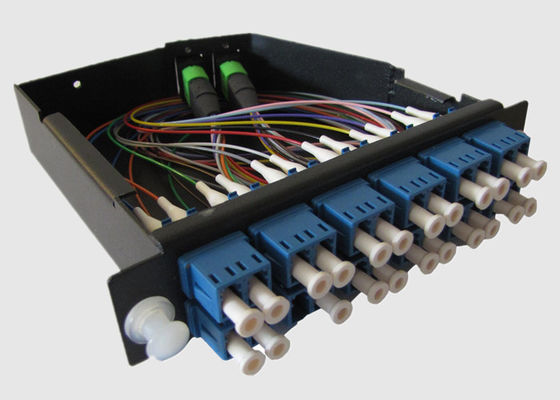

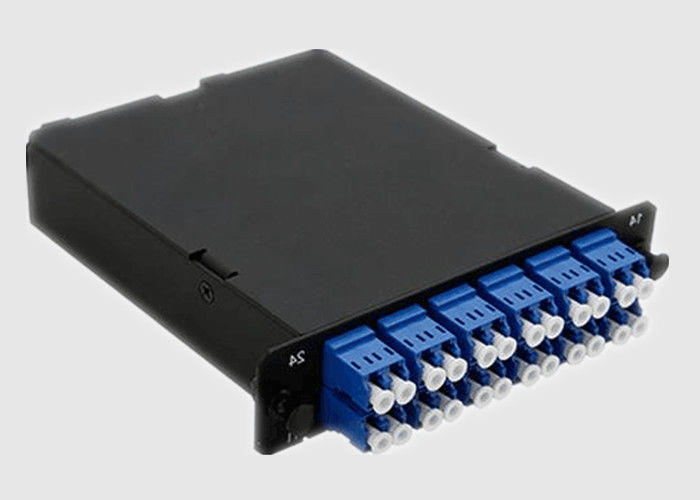

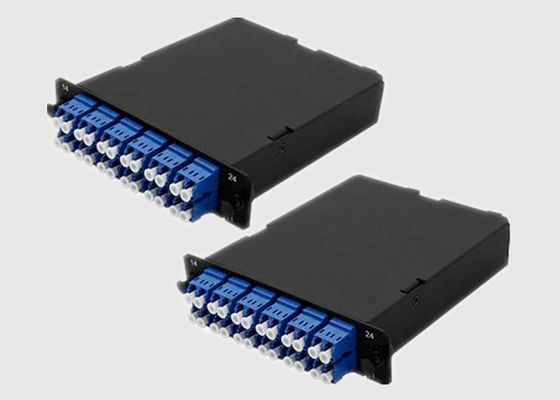

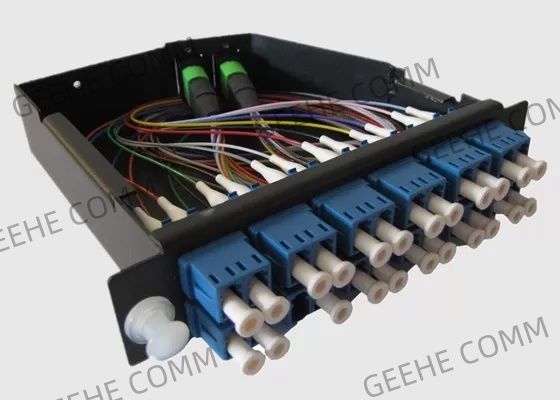

MPOオス - 6x LC/UPCデュプレックス 12芯シングルモードMPO LGXスタイルカセット
基本情報:
MPOオス - 6x LC/UPCデュプレックスカセットモジュラーシャーシ用のMPOカセットモジュール/MTP（1U 19インチラックに3スロット）を販売しています。OM3のLCコネクタ構成で購入できます。バックボーンMPO/MTPをLCまたはSCインターフェースに相互接続して、パッチングコネクタに使用します。これらのカセットMPO/MTPは、MTPコネクタを工場で終端およびテストし、現場作業を容易にするための、迅速かつ効率的なブレイクアウトを展開する方法です。
各光ファイバーLCアダプター（カプラーとも呼ばれます）は、精密なアライメントと長寿命のためにセラミックスリーブで構築されており、最大500回の嵌合に使用できます。各LC-MPOカセットは、TIA業界の性能基準に従ってテストされています。
特徴と利点:
仕様とパラメータ:
16F MPO光ファイバー性能:
| MPOコネクタ | 標準SM | 低損失SM | 標準MM | 低損失MM | |
| 挿入損失 | 標準(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 最大(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| リターンロス (dB) | ≥60 (APCの場合) (8度研磨) |
≥20 (PCの場合) | |||
| ≥50 (PCの場合) | — | ||||
| オス/メス(dB) | オス：ピン付き、メス：ピンなし | ||||
| 引張強度 (dB) | ≤0.3 (最大66N) | ||||
| 振動 (dB) | ≤0.3 (10-55Hz) | ||||
| 温度サイクル (dB) | ≤0.3 (-40~75℃、21サイクル) | ||||
端面の幾何学的パラメータ:
| 項目 | 仕様 | ||||
| SM | MM | ||||
| RX(mm) | 最小2000 | ||||
| RY(mm) | 最小5 | ||||
| ファイバー高さ (nm) | 1000-3500 | ||||
| 最大差高さ 全体 (nm) | 最大：500 | ||||
| 最大差高さ 隣接 (nm) | 最大：300 | ||||
| X軸角度 ( °) | -0.2 ~ 0.2 | ||||
| Y軸角度 ( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| コアディップ | 該当なし | -100 ~ 200 | |||
注文情報:
MC-2xMPO/M-12xDLC-24OM3-A: MPO光ファイバーカセット、2x MPO-12オス - 12x LC/UPCデュプレックス、24ファイバーマルチモードOM3、タイプA、キーアップ-キーダウン
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (メス - メス) MF: MPO/MPO (オス - メス) MM: MPO/MPO (オス - オス) |
L: 低損失 B: 標準損失 |
12:1×12コア 48:4×12コア 72:6×12コア 96:8×12コア |
A: TIA568スルータイプ B: TIA568リバースタイプ C: TIA568クロスタイプ |
5Mから 50M |
|
| 性別タイプ | ハウジングの色 | フェルール | コネクタ損失規格 | ファイバーコア | 極性 | ファイバー長 |
MPOカセット アプリケーション:
Geeheの規格準拠 :
RoHS証明書:
