商品の詳細:
|
| モデル名: | MPOの光ファイバケーブル | ファイバーコア: | 4、8、12、16、24、48、72、96コアサイズが利用可能 |
|---|---|---|---|
| 繊維径: | 2.0mm | コネクタタイプ: | MPO、SC、SC/APC、LC、LC/APC、ST、FC、FC/APCコネクタオプション |
| ジャケットの色: | ベージュ/アクア/グリーン/イエローなど | 繊維のジャケット素材: | 暴徒（OFNR）、充満（OFNP）、LSZH |
| 繊維の長さ: | 1mまたはあなたの要求として | ファイバータイプ: | シングルモード（OM3、OM4、OM5はオプションです） |
| 波長: | 850nm/1310nm/1550nm | 長期の引張荷重: | 50 N |
| ハイライト: | 2.0mmのmpoの光ファイバケーブル,1m MPO繊維ケーブル,暴徒OFNR MPO繊維ケーブル |
||

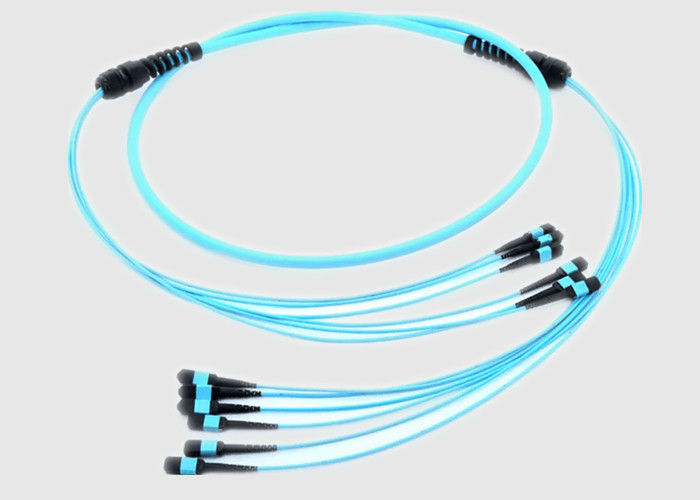

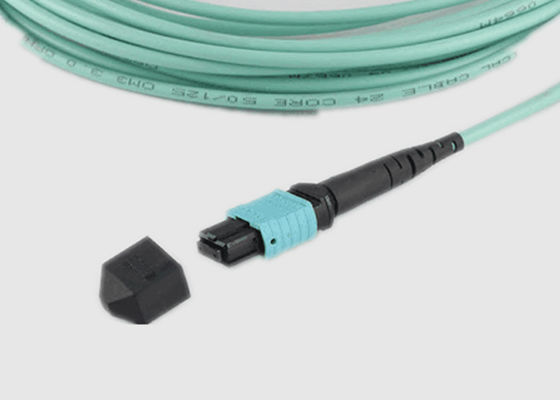

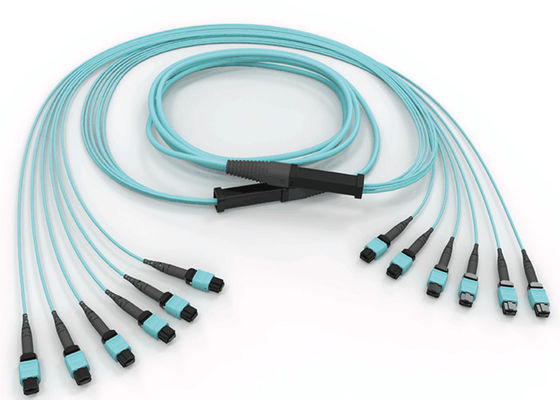

12コア OM3 シングルモード標準 2.0 mm ブレイクアウト MPO 光ファイバーケーブル
概要:
* 12芯および24芯オプションあり
* 業界標準コネクタハウジング
* カットレングス光ファイバーケーブル
* 追加のファイバー配線機能のためのブーツが利用可能
* ケーブルアセンブリは出荷前に100%品質テスト済み
* 低損失オプションあり
* 丸型ジャケット内に複数のリボンを積層
* ループバックアダプターが利用可能
* シングルファイバーコネクタ用の標準2.0 mmファーケーション
主な特徴と利点:
* 業界標準コネクタハウジング
* 実装を簡素化
* 他のプリインストールケーブルと互換性あり
* MTP/MPO ルーズチューブトランクプリターミネート光ファイバーケーブル
* 当社の光ファイバーケーブルは、4、8、12、16、24コアオプションで利用可能です
* 酸化と劣化に強いPVCケーブル
仕様とパラメータ:
光ファイバー性能:
| MPOコネクタ | 標準SM | 低損失SM | 標準MM | 低損失MM | |
| 挿入損失 | 標準(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 最大(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| リターンロス (dB) | ≥60 (APCの場合) (8角度研磨) |
≥20 (PCの場合) | |||
| ≥50 (PCの場合) | — | ||||
| オス/メス(dB) | オス:ピン付き、メス:ピンなし | ||||
| 引張強度 (dB) | ≤0.3 (最大66N) | ||||
| 振動 (dB) | ≤0.3 (10-55Hz) | ||||
| 温度サイクル (dB) | ≤0.3 (-40~75℃、21サイクル) | ||||
端面の幾何学的パラメータ:
| 項目 | 仕様 | ||||
| SM | MM | ||||
| RX(mm) | 最小2000 | ||||
| RY(mm) | 最小5 | ||||
| ファイバー高さ (nm) | 1000-3500 | ||||
| 最大差高さ全体 (nm) | 最大: 500 | ||||
| 最大差高さ隣接 (nm) | 最大: 300 | ||||
| X軸角度 ( °) | -0.2 ~ 0.2 | ||||
| Y軸角度 ( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| コアディップ | 該当なし | -100 ~ 200 | |||
注文情報:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (メス-メス) MF: MPO/MPO (オス-メス) MM: MPO/MPO (オス-オス) |
L: 低損失 B: 標準損失 |
12:1×12コア 48:4×12コア 72:6×12コア 96:8×12コア |
A: TIA568スルータイプ B: TIA568リバースタイプ C: TIA568クロスタイプ |
5Mから 50M |
|
| 性別タイプ | ハウジングの色 | フェルール | コネクタ損失標準 | ファイバーコア | 極性 | ファイバー長 |
MPOからMTPへのアプリケーション:
* データセンターシステム配線
* MPO-MPOまたはMPO-ブレイクアウト終端
* ファイバー「バックボーン」へのヘッドエンド終端
* ファイバーラックシステムの終端
* 40Gおよび100G光システム、QSFPモジュール
