商品の詳細:
|
| モジュール名: | 光通信におけるWDM | ポートタイプ: | 1×2 |
|---|---|---|---|
| 繊維の種類: | PMパンダ繊維 | ジャケット: | 250umか900nmまたは他 |
| コネクタ: | LC UPC コネクタ付き | ピグテールの長さ: | 1M、1.5Mまたはカスタマイズされる |
| 共通のパスの港: | PM980 または PM1550 | 選択チャネル: | 48, 16, 18 チャンネル |
| 動作波長: | 980~1620 nm | パッケージ: | ミニパッケージ モジュールパッケージ フレームパッケージ |
| ハイライト: | 1×2 WDMのカプラー,1550nm WDMのカプラー,1550nm wdmの多重交換装置 |
||

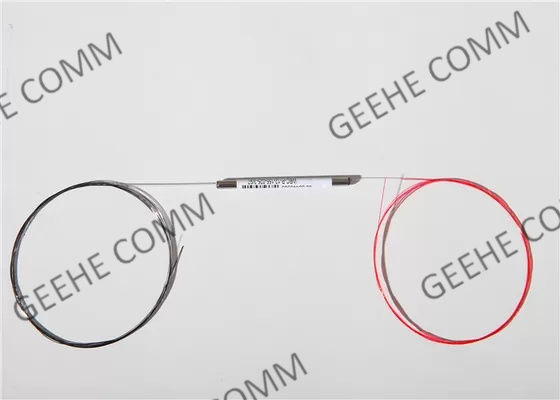

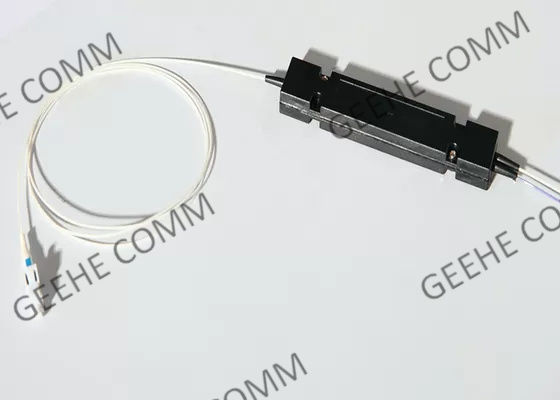

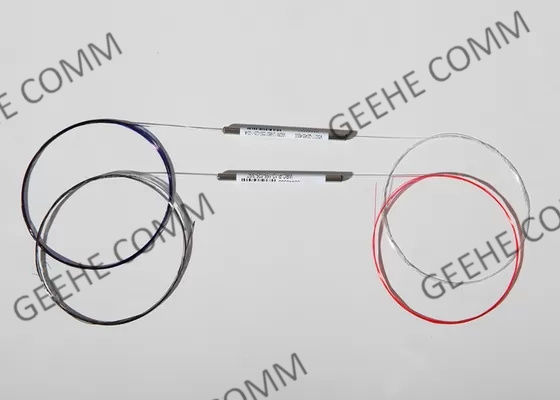

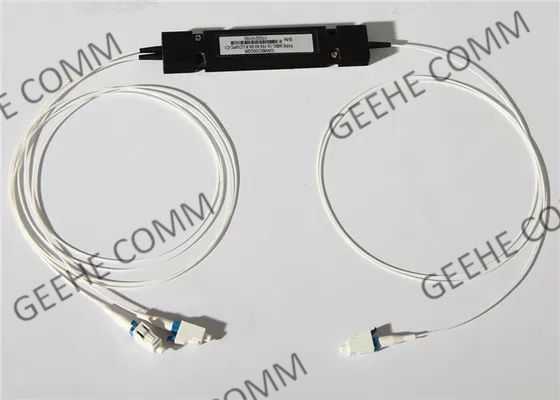

高電源シングルモード 1310 / 1550nm PMファイバー 1×2 融合ファイバー WDM カップラー
基本情報:
WDMカップラー,波長依存カップラーまたは波長組み合わせ/スプリッターとしても知られる.融合繊維ベースの受動光学部品で,二つの入力ポートから1310nmと1550nmの波長で2つの入力ポートが1つの出力ポートで結合される一方,この2つの信号が同じ入力ポートに挿入されれば,2つの出口で分離します.
このシングルモード波長分割マルチプレクサー (WDM) 1310/1550nm, 1480/1550nm, 1X2,または 2X2は,異なる波長で光を組み合わせたり分離したりします.彼らは非常に低い挿入損失を提供します.偏振依存度が低いこのコンポーネントは,EDFA,CATV,WDMネットワークおよび光ファイバー機器に広く使用されています.
FBT WDM 利点と特徴:
認証とコンプライアンス
* GR-1209-CORE 受動光学部品の要件
* GR-1221-CORE 受動光学部品の信頼性保証要件
* GR-326-CORE 単調光学コネクタ 砂ジャンパー組件に関する要件
* TIA-604 光ファイバーコネクタ解釈基準
* 危険物質の制限に関するROHS指令
WDMアプリケーション:
* FTTX
*パッシブ・オプティカル・ネットワーク (PON)
* デジタル・ハイブリッドビデオシステム
* CATV 接続とファイバー センサー
* 遠距離電信
* アクセス/PON ディストリビューション
* LAN/WAN/メトロ
仕様と技術パラメータ:
| ファイバータイプ (dB) | コーニング HI1060flex または OFS BF05635-02 | SMF-28e | |||||||
| 動作波長nm) | 980 & 1550 | 1060 と 1550 | 1310 & 1550 | 1480年 1550年 | |||||
| 動作帯域幅はnm) | ±10/20 | ±15 | ±15 | ||||||
| グレード | P | A について | P | A について | P | A について | P | A について | |
| 挿入損失dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 隔離するdB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDLはdB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 規制についてdB) | ≥55 | ||||||||
| 動作温度 ((°C) | -40 ~ +85 | ||||||||
* 上記仕様では,コネクタは除外されています.
* お客様の要求により他の仕様もできます
注文情報:
| WDM | N- | XX- | XX- | X- | XX- | XX- | X について | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm 半径30cm | 01: :SMF-28e 02HI1060フレックス 03: OFS BF05635-02 |
11m X:カスタマイズ |
25繊維 09:900μM ゆるいファイバー 20: 2mmケーブル 30: 3mmケーブル |
SC:SC/UPC SA:SC/APC ...... ありがとうございました 00接続器がない |
A:A: B:B C:C |
|||||
| グレード | 波長作戦 | 繊維の種類 | 繊維の長さ | 豚尾型 | 接続型 | サイズn | ||||
