商品の詳細:
|
| モジュール名: | 溶かされたWDMモジュールのカプラー | 左舷構成: | 1 x 2 |
|---|---|---|---|
| 中心の波長: | 1550nm | 帯域幅: | ±20nm |
| 分極の絶滅の比率: | ≥ 17dB | 繊維のタイプ: | PMのパンダ繊維すべての港かSM繊維 |
| 共通のパスの港: | PM980かPM1550 | 選択チャネル: | 4、8、16の18のチャネル |
| 作動の波長: | 980~1620 nm | パッケージ: | 小型パッケージ、モジュールのパッケージ、フレームのパッケージ |
| ハイライト: | 155nm pm繊維のカプラー,50/50のpm繊維のカプラー,155nm分極の維持のカプラー |
||

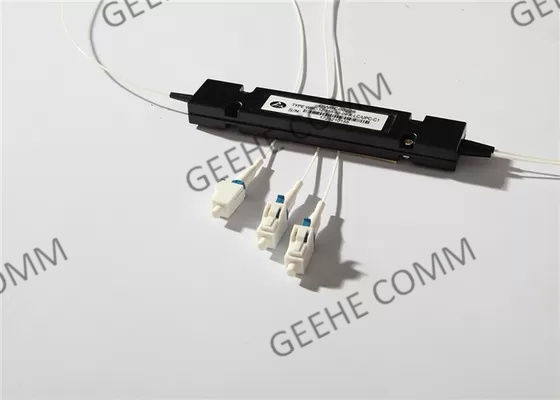

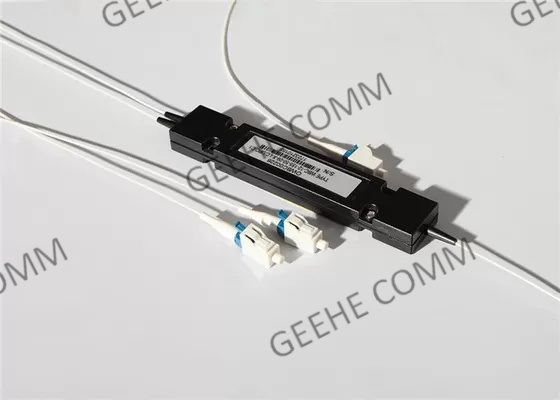

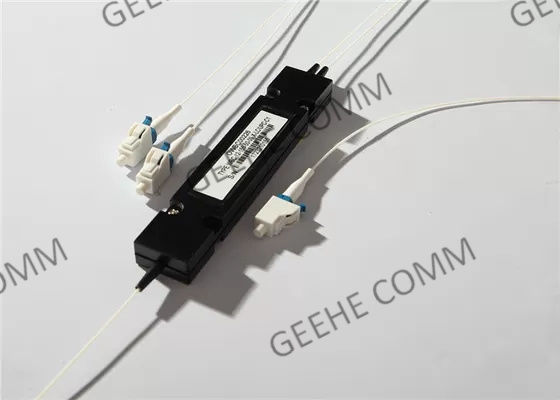

50:50の単一モード1×2 155nmの分極維持フィルター カプラー
基本情報:
分極の維持のカプラー（PMC）のコンバインはまたは入って来るライトを裂き、出力ポートで分極状態を維持する。
2つのタイプのPMのカプラーは利用できる、micro-optical補助部品は基づいていたまたはPMはファイバー ベースを溶かした。PMのカプラーに1310nm、1550nm、または1064nmで中央波長がある。連結の比率は高精度と指定することができる。2つの構成、1x2か2x2は、利用できる。
Geeheのpolarization-maintainingフィルター割れ目の配給量:1:99,2:98,5:95,10:90,50:50,1:99,2:98,5:95,10:90,50:50。
FBT WDM Benefit&Features:
証明および承諾:
GR-1209-CORE 受動の視覚の部品のための条件
GR-1221-CORE 受動の光学部品のための信頼性保証の条件
GR-326-CORE 単モード光コネクタの砂のジャンパー アセンブリのための条件
TIA-604 繊維光学のコネクターのinterpretabilityの標準
ROHS 危険な物質の制限の指令
WDMの適用:
--FTTX
--受動の光学ネットワーク（PON）
--デジタルの雑種のビデオ システム
--CATVリンク及び繊維センサー
--長距離貨物輸送のテレコミュニケーション
--アクセスの/PONの配分
Specifications&の技術変数:
| 変数 | P | ||||||||||
| 作動の波長 | 1480/1550nm | ||||||||||
| 挿入損失（最高。） （dB） | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | |
| 21/0.8 | 18/0.8 | 14.2/0.9 | 11.2/1.1 | 3.6 | 22/1.0 | 18.5/1.0 | 14.8/1.1 | 11.8/1.3 | 4.0 | ||
| Max.Uniformity （dB） | 0.8 | ||||||||||
| Mini.Extinctionの比率（dB） | 20 | 18 | |||||||||
| 光学リターン・ロス（dB） | ≥50 | ||||||||||
| 力の処理（MW） | 500 | ||||||||||
| 実用温度（℃） | -10~+75 | ||||||||||
| 保管温度（℃） | -40~+85 | ||||||||||
| 繊維のタイプ | PMのパンダ繊維 | ||||||||||
| パッケージ次元（mm） | Φ3 X L35かΦ3 X L48 | ||||||||||
*上記の指定はコネクターを除いている
*他の指定は顧客で要求する作ることができる
発注情報:
| PMC | - X | - X2 | - XX | - XX | - X | - XX | - XX | X |
| P:報酬 :等級A X:要求あり次第 |
12:1x2 22:2x2 |
55:1550nm XX:要求あり次第 |
01:01:99 02:02:98 ...... 50:50:50 |
1:1 m x:要求あり次第 |
25:250μM繊維09:900μMの緩い繊維 20:2mmの光缆 30:3mmの光缆 |
SC:SC/UPC SA:SC/APC 00:コネクター無し | : B:B C:C |
|
| 等級 | ポート番号 | 作動の波長 | 連結の比率 | 繊維の長さ | 繊維のタイプ | タイプを接続しなさい | 次元 |
