商品の詳細:
|
| モジュール名: | SCのコネクターが付いている光学WDMのカプラー | 港のタイプ: | 1×48 |
|---|---|---|---|
| 繊維のタイプ: | PMのパンダ繊維 | ジャケット: | 250umか900nmまたは他 |
| コネクター: | LC upcのコネクターを使って | ピグテールの長さ: | 1M、1.5Mまたはカスタマイズされる |
| 共通のパスの港: | PM980かPM1550 | 選択チャネル: | 4、8、16の18のチャネル |
| 作動の波長: | 980~1620 nm | パッケージ: | 小型パッケージ、モジュールのパッケージ、フレームのパッケージ |
| ハイライト: | マルチモード・ファイバ視覚WDMのカプラー,SCのコネクターとの繊維光学WDM,SGSの繊維光学WDMのカプラー |
||

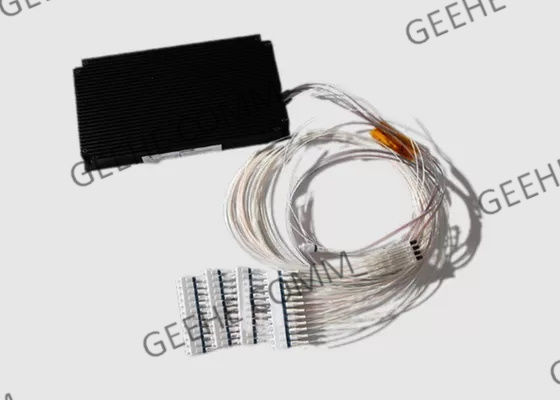

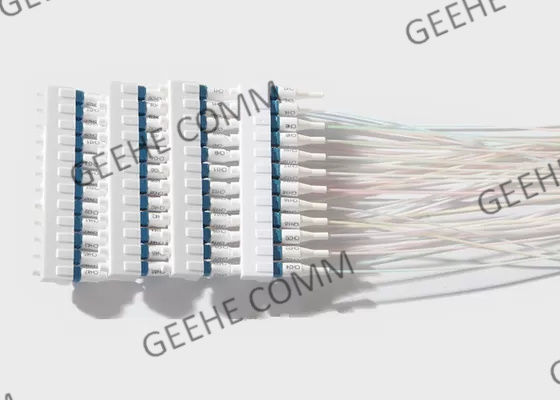

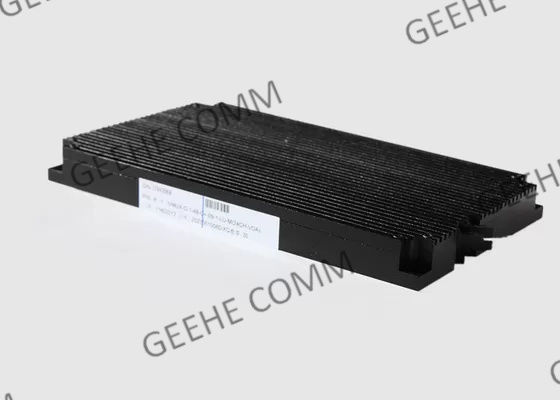

SGSはEFDAの受信機SCのコネクターが付いている多重モードの光学WDMのカプラーを承認した
基本情報:
ファンは溶かされたbiconical先を細くすること（FBT）の技術の使用によってカプラーを造られる溶かした。それが低い挿入損失のさまざまな比率で入力信号を裂くのに使用することができる。
溶かされたWDMモジュール:光ファイバーのアンプで、980/1550nmのような、1480/1550nm使用された、溶かされたWDMは980/1060nm WDMを溶かした;
1310/1550nm WDMモジュールのような二方向またはCWDMの光通信システムで、使用される溶かされたWDMモジュール。
コネクターは利用できる:LC-UPC、LC-APC、LC-PC、SC-UPC、SC-APC、SC-PC、FC-UPC、FC-APC、FC-PC、ST-UPC等。
FBT WDM Benefit&Features:
*高いチャネルの分離
*高い均等性および信頼性
*低い挿入およびリターン・ロスを
*特別に安定した、信頼できる
*険しい、環境的に安定したパッケージ
*カスタム化は支えた
証明および承諾:
* GR-1209-CORE 受動の視覚の部品のための条件
* GR-1221-CORE 受動の光学部品のための信頼性保証の条件
* GR-326-CORE 単モード光コネクタの砂のジャンパー アセンブリのための条件
* TIA-604 繊維光学のコネクターのinterpretabilityの標準
* ROHS 危険な物質の制限の指令
WDMの適用:
* FTTX
*受動の光学ネットワーク（PON）
*デジタルの雑種のビデオ システム
* CATVリンク及び繊維センサー
*長距離貨物輸送のテレコミュニケーション
*アクセスの/PONの配分
* Datacenter
Specifications&の技術変数:
| 繊維のタイプ（dB） | コーニングHI1060flex BF05635-02 | SMF-28e | |||||||
| 作動の波長（nm） | 980及び1550 | 1060及び1550 | 1310及び1550 | 1480及び1550 | |||||
| 作動の帯域幅（nm） | ±10/20 | ±15 | ±15 | ||||||
| 等級 | P | P | P | P | |||||
| 挿入損失（dB） | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 分離（dB） | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL （dB） | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 指向性（dB） | ≥55 | ||||||||
| 実用温度（℃） | -40 | +85 | ||||||||
*上記の指定はコネクターを除いている
*他の指定は顧客で要求する作ることができる
発注情報:
| WDM- | N- | XX | XX | X- | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01::SMF-28e 02:HI1060flex、 03:OFS BF05635-02 |
1:1m X:カスタム化 |
25:250μM繊維 09:900μMの緩い繊維20:2mmケーブル 30:3mmケーブル |
SC:SC/UPC SA:SC/APC ...... 00:コネクター無し |
: B:B C:C |
|||||
| 等級 | 操作の波長 | 繊維のタイプ | 繊維の長さ | ピグテールのタイプ | タイプを接続しなさい | 次元 | ||||
ウーハンGeehe Commサービス:
--連続的な改善;新しい挑戦の受諾
--革新の新しいプロセスおよび私達の顧客のための新製品を作成すること
--テストのための試供品
--工場点検はまた、第三者を点検する受け入れる
--より若いチーム
-- 安定した製造者15年の、受渡し日は保証することができる
