商品の詳細:
|
| モジュール名: | 1×2 WDM カップラー | ポートタイプ: | 1×2 |
|---|---|---|---|
| 繊維の種類: | PMのパンダ繊維すべての港かSM繊維 | ジャケット: | 250umか900nmまたは他 |
| コネクタ: | LC UPCコネクタで | ピグテールの長さ: | 1M、1.5Mまたはカスタマイズされる |
| 共通のパスの港: | PM980、PM1310またはPM1550 | 選択チャネル: | 2、4、8、16、18、36の48のチャネル |
| 動作波長: | 980~1620 nm | パッケージ: | オリジナルのカートンのパッケージ;顧客の要求として |
| ハイライト: | 1×2繊維光学WDMのカプラー,1310nm繊維光学WDM,1490nm繊維光学WDMのカプラー |
||

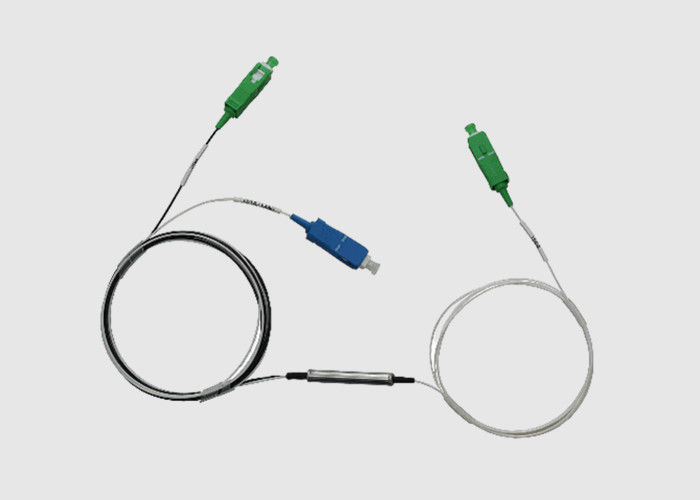

低MOQ FTTHデュアルウィンドウスプリッター比 LC/UPC 1x2 FbtカプラーWDM
基本情報:

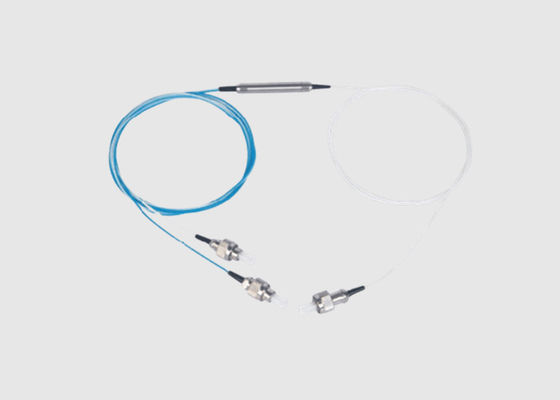

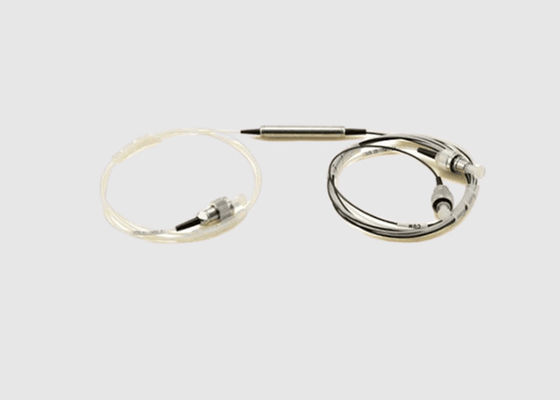

1x2(2x2)偏波保持型融合WDMカプラー
1x2 PM融合光ファイバーカプラーは、単一ファイバー入力を2つの出力に分割できます。これらのカプラーで使用されているPANDAファイバーは、ファイバーの遅い軸に入射する光に対して高い消光比を提供できます。
特徴。
FBT WDMの利点と特徴:
FBT WDMの利点と特徴:
* パッシブ光コンポーネントのGR-1209-CORE要件
* パッシブ光コンポーネントのGR-1221-CORE信頼性保証要件
* シングルモード光コネクタおよびジャンパーアセンブリのGR-326-CORE要件
* TIA-604光ファイバーコネクタ相互運用性規格
* 有害物質の制限に関するROHS指令
WDMアプリケーション:
仕様と技術パラメータ:
| ファイバータイプ（dB） | Corning HI1060flexまたはOFS BF05635-02 | SMF-28e | |||||||
| 動作波長（nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| 動作帯域幅（nm) | ±10/20 | ±15 | ±15 | ||||||
| グレード | P | A | P | A | P | A | P | A | |
| 挿入損失（dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| アイソレーション（dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL（dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 指向性（dB) | ≥55 | ||||||||
| 動作温度（℃） | -40 ~ +85 | ||||||||
* 上記の仕様はコネクタを含みません
* その他の仕様は、お客様の要求に応じて作成できます
注文情報:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95：980＆1550nm 135：1310＆1550nm 65：1060＆1550nm 45：1480＆1550nm | 01::SMF-28e 02：HI1060flex、 03：OFS BF05635-02 |
1：1m X：カスタマイズ |
25：250μMファイバー 09：900μMルーズファイバー20：2mmケーブル 30：3mmケーブル |
SC：SC/UPC SA：SC/APC ...... 00：コネクタなし |
A：A B：B C：C |
|||||
| グレード | 動作波長 | ファイバータイプ | ファイバー長 | ピグテールタイプ | コネクタタイプ | 寸法n | ||||
WDMケーブルタイプ:
1. シングルモードファイバーは、1つのモードの伝搬を可能にします。
2. マルチモードファイバーは、複数のモードの伝搬をサポートします。
3. 波長範囲は、WDMが動作する波長の範囲です。
4. チャネル間隔は、隣接するチャネル間の中心から中心への周波数の差です。200 GHzは.4 nmの間隔、100 GHzは.2 nmの間隔、50 GHzは.1 nmの間隔に対応します。
5. チャネル数は、デバイスが情報を送信する必要があるチャネルの数です。この数は、設計の強化によりさらに多くのチャネルが追加され、4から160の範囲になります。
パッケージ
元のカートンパッケージ;
お客様の要件として。
武漢Geehe Commサービス:
-- 継続的な改善; 新しい課題を受け入れる
-- 新しいプロセスを革新し、お客様の利益のために新製品を作成する
-- テスト用の無料サンプル
-- 工場検査、第三者検査も受け入れます
-- 若いチーム
