商品の詳細:
|
| モデル名: | MPOから4X LC二重繊維ブレイクアウトケーブル | ファイバーモード: | OM3（50/125） |
|---|---|---|---|
| ケーブルの直径: | 3.0mm | コネクタタイプ: | MPO女性-LCデュプレックス |
| ジャケットの色: | マゼンタ/ベージュ/水/緑/黄色、赤い、等 | 波長: | 850/1300nm |
| 繊維の長さ: | 1m、3m、5mまたはOEM | 最小曲がり半径: | 7.5mm |
| 設置抗張負荷: | 100 N | 40/100Gイーサネット間隔: | 850nmの150m |
| ハイライト: | 4x LC複式アパート繊維のブレイクアウト ケーブルへのMPO,8繊維OM3繊維のブレイクアウト ケーブル |
||
MPO 女性からMPO 男性 シングルモード 9/125 MPO ネットワーク用光ファイバーコネクタ
簡単な概要:
* 1-864 プリターミネートケーブルセットが利用可能
*以下の繊維タイプで設計できます:SM,折りたたみ感のないSM; 62.5μmMM;50μm (OM2) と50μmレーザー最適化 (OM3/OM4)
* 1G/10G/40G/100Gソリューションのためのリボンファイバーの迅速かつ簡単な終了を促進する12F/8F MPOリボンアセンブリが利用可能
* 設定可能な終了とケーブルオプション
*SumitomoのFlexible MPOコネクタで利用可能で,フィールドでの性別と極度変更,プッシュ・プル操作も可能です.
*Riser,Plenum,およびLSZHオプションが利用可能
* すべての業界標準のコネクタ設定が指定できます

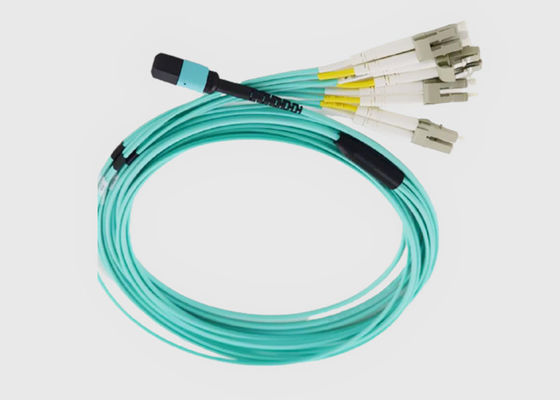

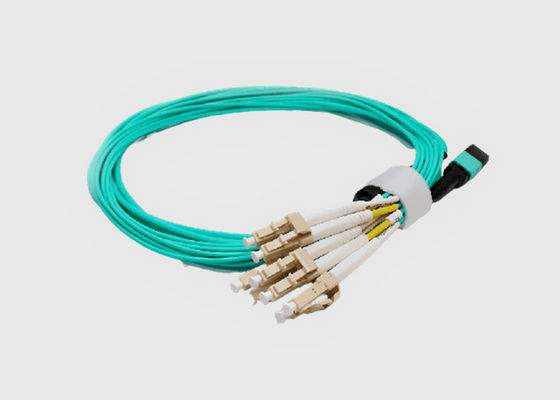

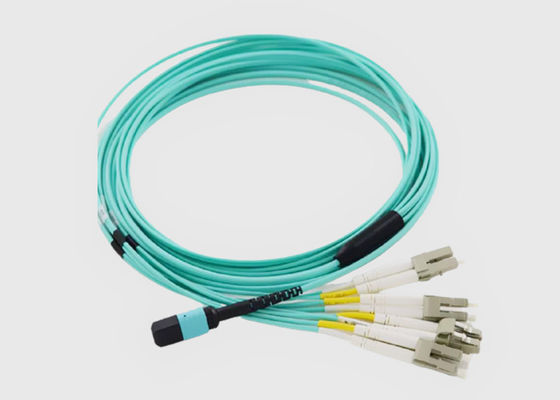

GeeheのMF-MPO/F-4xDLC-OM3-x M-B-LSは,工場で製造された MPOから4xLCDuplex 50/125 10G OM3のブレイクアウトケーブルで, ユーザーに一貫した品質,ケーブル管理の簡素化このMPOブレイクアウトケーブルは,1つのMPOメスコネクタと4xLCデュプレックスファイバーコネクタで構成されている.MPOハーネスケーブルは8コアOM3ファイバーを使用して40Gbpsを完全に送信する.各方向に4本の繊維が10Gbpsで送信される.光ファイバー帯のケーブルはB方法 (クロス接続) の極性に対応し,MTPコネクタは要求に応じて利用できます.このOM3 MPO から 4xLC デュプレックス ハーネスケーブルは,100G QSFP28 SR4 から 25G SFP28 SR に使用するのに適しています,または40G QSFP SR4から10G SFP+ SRトランシーバー相互接続.
MPO 光ケーブルの特徴と利点:
仕様とパラメータ:
MPO 光ファイバーケーブルの性能:
| MPOコネクタ | スタンダード Sm | 低損失 Sm | スタンダード mm | 低損失 mm | |
| 挿入損失 | 典型的な (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 最大 (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| リターン損失 (dB) | APC については ≥60 (8角ポーチ) |
PC について ≥20 | |||
| PC について ≥50 | ほら | ||||
| 男性/女性 (dB) | 男性:ピン付き 女性:ピンなし | ||||
| 張力強度 (dB) | ≤0.3 (最大66N) | ||||
| 振動 (dB) | ≤0.3 (10-55Hz) | ||||
| 熱循環 (dB) | ≤0.3 (-40~75°C,21サイクル) | ||||
端面の幾何パラメータ:
| ポイント | 仕様 | ||||
| SM | MM | ||||
| RX(mm) | ミン2000 | ||||
| RY(mm) | ミニ5 | ||||
| 繊維の高さ (nm) | 1000〜3500 | ||||
| 最大差 全高さ (nm) | マックス: 500 | ||||
| 最大差 高さ調整 (nm) | マックス: 300 | ||||
| X軸の角度 (°) | -0.2 ~ 02 | ||||
| Y軸の角度 (°) | PC: -0.2 ~ 02 APC: 7.8 ~ 82 |
-0.2 ~ 02 | |||
| コア・ディップ | N/A | -100 ~ 200 | |||
注文情報:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1:G657A1 A2:G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO/MPO (女性から女性へ) MF:MPO/MPO (男性から女性へ) MM:MPO/MPO (男性から男性へ) |
L: 損失が少ない B: 標準損失 |
121×12コア 484×12コア 726×12コア 968×12コア |
A: TIA568 トランスタイプ B: TIA568 逆向き C:TIA568クロスタイプ |
5Mから 50M |
|
| 性別タイプ | ハウジングの色 | フェルルール | コネクタの損失基準 | 繊維コア | 極性 | 繊維の長さ |
LC レガシー 注文情報:
| 接続端 | モード | キャベルの配置 | ケーブルの色 | ケーブル直径 | ケーブル長さ (m) | ||||
| LCからLCへ | 9 | OS1/OS2 | D | デュプレックス | Y | 黄色 | 2.4mm | 1 | |
| 7A1 | G.657A1 | DR | デュプレックスライザー | A について | アクア | 3.0mm | 2 | ||
| 7A2 | G.657A2 | DP | デュプレックス・プレニウム | P | 紫色 | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 |
|||||||
MPO ファイバーパッチコードの適用:
Geeheの基準の遵守:
