商品の詳細:
|
| モデル名前: | カセット モジュールMTP/MPO繊維のブレイクアウト ケーブル | 繊維モード: | OS2 9/125 μm |
|---|---|---|---|
| 繊維の計算: | 12繊維 | 前部コネクターのタイプ: | 6つのx LCの二重 |
| 後部コネクターのタイプ: | 1人のx MPO-12の男性（ピンで止められる） | 波長をテストして下さい: | 850/1300nm |
| 繊維の長さ: | 1m、3m、5mまたはOEM | 極性: | Aをタイプして下さい |
| 10Gイーサネット間隔: | 850nmの400m | 40/100Gイーサネット間隔: | 850nmの150m |
| ハイライト: | MPO繊維のブレイクアウト ケーブル カセット,6xLC二重Mpoカセット パッチ盤,Lcカセットへの12繊維Mpo |
||

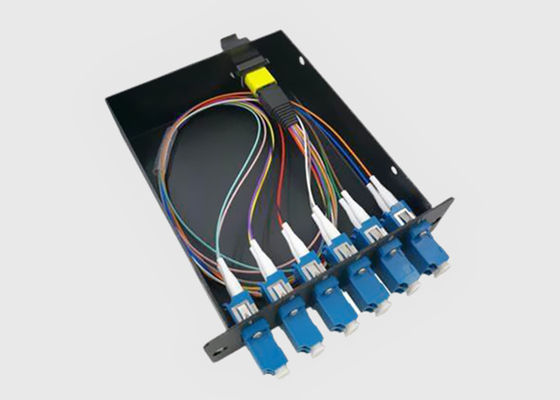

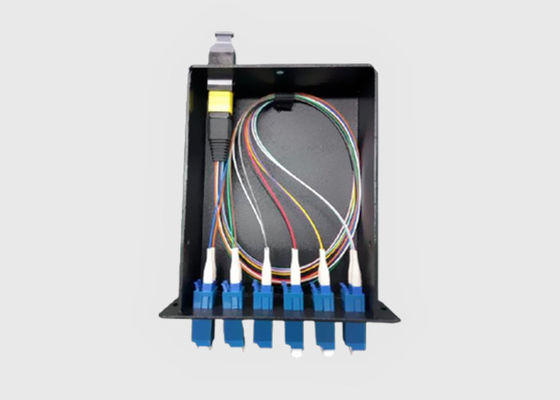

12繊維は6複式アパートLCのアダプターMTP/MPO繊維のブレイクアウト ケーブルをプレインストールした
基本情報:
12のLCのコネクターが付いている私達の10GB OM4 MPOカセットは高密度と製造される、スペース節約は最低の訓練のデータ センタ、貯蔵ネットワークおよびローカルエリア・ネットワークのために設計されているLCのブレイクアウト ケーブルに前終え、MPOをテストした。それらがLCのパッチ・コードが付いているMPO/MTPの背骨を相互に連結するのに使用されている。多重モードOM1 （62.5/125）、OM3/OM4 （50/125）、及び単モードOS2 （9/125）で利用できる。
TIA/EIA-568-C.3への不平およびISO/IEC 11801およびIEC-61754-7及びEIA/TIA-604-5 - MTP/MPO。
Features&Benefits:
高密度容易プラグ カセット モジュール
-- 1Uごとの96繊維、4Uラックマウント式のパッチ盤ごとの384繊維までの台紙
プラグ及び演劇MTP/MPOのケーブルで通信する解決
-- Optecのラックマウント式のパッチ盤との統合のために適用範囲が広い
取付けおよびよいトレーサビリティの容易さ
--チャネルのラベルおよび各港のための挿入損失の価値と印刷されるデータ ラベル
TIA/EIAおよびIECの標準を越える修飾された性能
-- 工場終えられるとプレインストールされて工場はLCのヒュドラ アセンブリにMTP/MPOをテストし、
使用しやすい便利な取付け
-- 繊維MTP/MPOのアダプター後部でによってプレインストールされるおよびフロント・パネルのLCのアダプター
分野の終了の除去
-- 人件費を削減し、ケーブルで通信する管理性を改善する
指定および変数:
16F MPOの繊維光学の性能:
| MPOのコネクター | 標準的なSm | 低損失Sm | 標準的なMm | 低損失Mm | |
| 挿入損失 | 典型的（dB） | 0.35 | 0.2 | 0.35 | 0.2 |
| 最高（dB） | 0.75 | 0.35 | 0.6 | 0.35 | |
| リターン・ロス（dB） | APCのための≥60 （8つの角度の光沢） |
PCのための≥20 | |||
| PCのための≥50 | — | ||||
| 男性/女性（dB） | 男性:女性ピンを使って:ピンなし | ||||
| 引張強さ（dB） | ≤0.3 （最高66N） | ||||
| 振動（dB） | ≤0.3 （10-55Hz） | ||||
| 熱周期（dB） | ≤0.3 （- 40~75℃、21cycles） | ||||
終り表面の幾何学的な変数:
| 項目 | Spec | ||||
| SM | MM | ||||
| RX （mm） | 分2000年 | ||||
| RY （mm） | 分5 | ||||
| 繊維の高さ（nm） | 1000-3500 | ||||
| 最高。diff。高さすべて（nm） | MAX:500 | ||||
| 最高。diff。高さadj （nm） | MAX:300 | ||||
| Ｘ軸の角度（°） | -0.2 | 0.2 | ||||
| Ｙ軸の角度（°） | PC:-0.2 | 0.2 APC:7.8 | 8.2 |
-0.2 | 0.2 | |||
| 中心のすくい | N/A | -100 | 200 | |||
発注情報:
Mc2xMPO/M 12xDLC 24OM3:MPOの繊維光学カセット、12x LC/UPCの二重、24の繊維多重モードOM3のタイプAの主キーへの2x MPO-12の男性
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1:G657A1 A2:G657A2 M3:OM3 M4:OM4 M5:OM5 |
LZ:LSZH NP:OFNP NR:OFNR |
FF:MPO /MPO （女性への女性） MF:MPO/MPO （女性への男性） MM:MPO/MPO （男性への男性） |
L:低損失 B:標準的な損失 |
12:1×12中心 48:4×12中心 72:6×12中心 96:8×12中心 |
:によタイプTIA568 B:TIA568逆のタイプ C:交差タイプTIA568 |
5Mへの 50M |
|
| 性のタイプ | 色の収容 | フェルール | コネクターの損失の標準 | 繊維の中心 | 極性 | 繊維の長さ |
MPOカセット塗布:
Geeheの標準の承諾:
RoHSの証明書:
