商品の詳細:
|
| モデル名: | 光ファイバーパッチパネル 24ポート | 構造: | 冷たい鉄鋼 |
|---|---|---|---|
| アダプター/ポート番号: | 24 | アダプタタイプ: | SC デュプレックス (青) |
| 高さ: | 1U、2U、3U、4U、8U | 港: | 612 24 48 7296144 について |
| マウント調整範囲: | 50mm | プレートの材料: | 1.5mmSPCC (ブラックコーティング) |
| 材料のコーティング: | 粉末コーティング | 1U 寸法 (Hxwxd): | 483×44×230mm |
| スプライス容量: | 24の繊維 | RoHS 準拠状況: | 適合している |
| ハイライト: | 繊維光学のパッチ盤24の港,19"棚によって取付けられる繊維パッチ盤,繊維パッチ盤SMの複式アパートのアダプター |
||

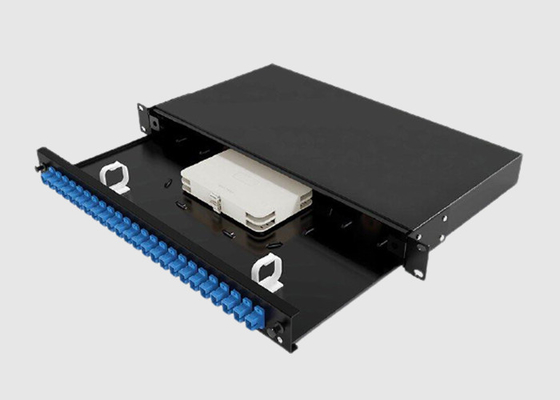

19インチラックマウント光ファイバーパッチパネル 24ポート SM デュプレックスアダプター
基本情報:
19インチラックマウントファイバーパッチパネルは、ST、SC、LC、またはFCアダプタータイプで、マルチモードまたはシングルモードバージョンで利用できます。
通信キャビネット内の他のエリアへの再ルーティングとネットワーク機器への接続のために、入ってくるファイバーケーブルの保護とパッチング用に設計されています。

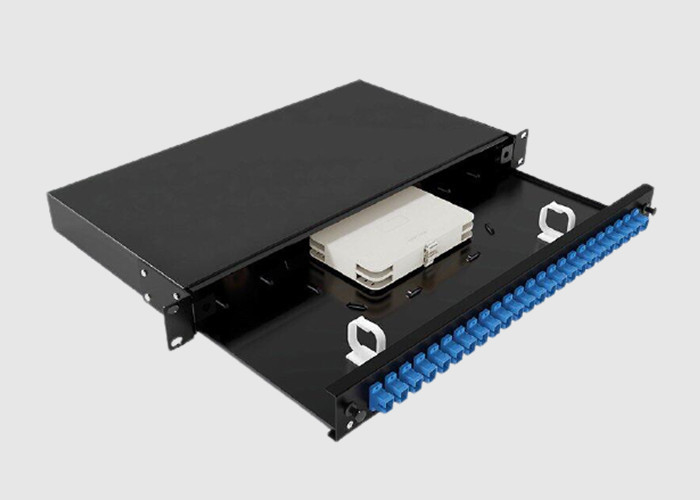

スライドトレイ機能により、構成中にパネルをラックから取り外す必要がなく、トレイを45度の角度で固定できるため、安定したプラットフォームが得られ、設置が容易になります。
パネルは標準で1Uで、強度メンバータイの位置が統合されており、スプライスホルダー、クリップ、ケーブルグランドを含むファイバー管理（FOM）キットが付属しています。
ファイバーパッチパネル 24ポート 利点と特徴:
1) 簡単な再作業とメンテナンスのためのスライド式パッチパネル
2) SC、LC、FC、アダプターを装備したフロントパネル
3) ファイバーカセットを固定するための接続ポイント
4) 冷間圧延鋼構造
5) 固定スプライストレイ
ファイバーパッチパネル 24ポート アプリケーション:
1) 電気通信ネットワーク
2) FTTH
3) LAN、WAN、CATVネットワーク
4) アクティブデバイスの終端
5) CCTV
6) IPTV
仕様と技術パラメータ :
| パラメータ | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 動作波長(nm) | SDWC:1310&1550；STWC:1310,1490&1550 | ||||||||||
| ポート波長範囲(nm) | 1310 ±40,1490 ±10 および 1550 ±40 | ||||||||||
| 挿入損失 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 均一性 (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| 入力電力 (mW) | 250max | ||||||||||
| 動作温度 (℃) | -40~+85℃ | ||||||||||
| 保管温度 (℃) | -40~+85℃ | ||||||||||
| ファイバータイプ | Corning G657A1、900μm、2mm、3mm ルーズチューブ | ||||||||||
| 寸法(L×W×H) (mm) | 100×80×10,141×115×18,ご要望に応じて | ||||||||||
* 上記仕様はコネクタを除く
19インチラック仕様:
| 19インチラック | LGX | ||||||||||
| 構成 | 1U | 2U | 1U | 2U | |||||||
| 梱包寸法(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 設置寸法 (mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
注文情報:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: プレミアム A: グレードA X: お客様の要件に従う |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 m x:お客様の要件に従う |
25:250μM ファイバー 09:900μM ルーズファイバー |
SC: SC/UPC SA: SC/APC 00:no connect |
D:D 1U: J1 2U: J2 |
|||
| グレード | ポート数 | 動作波長 | 結合比 | ファイバー長 | ファイバータイプ | コネクタタイプ | 寸法 | |||
武漢Geeheサービス:
1) 高い環境安定性
低挿入損失、低偏波依存損失、低背面反射、および良好な均一性
2) コンパクトな構造
小型で、さまざまな転送ボックスに直接設置でき、わずかなスペースしか占有しません
3) 厳格な品質管理
お客様の手元に届くすべての製品が厳格な試験基準に合格していることを保証します
4) 高品質のワイヤーロッド
優れたPVCワイヤー、優れた強度と靭性、長寿命
