商品の詳細:
|
| モデル名前: | OS2繊維パッチ盤 | 構造: | 冷間圧延された鋼鉄 |
|---|---|---|---|
| No.ofのアダプター/港: | 24 | アダプターのタイプ: | SCの二重（青） |
| 高さ: | 1U、2U、3U、4U、8U | 港: | 6、12、24、48、72,96、144 |
| 調整範囲の取付け: | 50mm | 版の材料: | 1.5mm SPCC （黒いコーティング） |
| 物質的なコーティング: | 粉のコーティング | 1U次元（Hxwxd）: | 483 （H）×44 （H）×230mm （w） |
| スプライス容量: | 24の繊維 | RoHSの承諾の状態: | 迎合的 |
| ハイライト: | OS2繊維パッチ盤,SC UPCのアダプター繊維パッチ盤,容易な滑走標準的な1Uパッチ盤 |
||

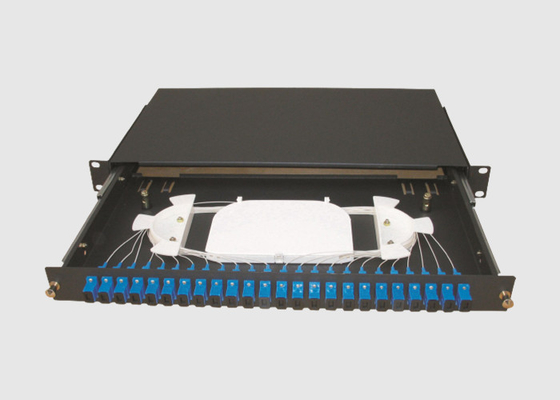

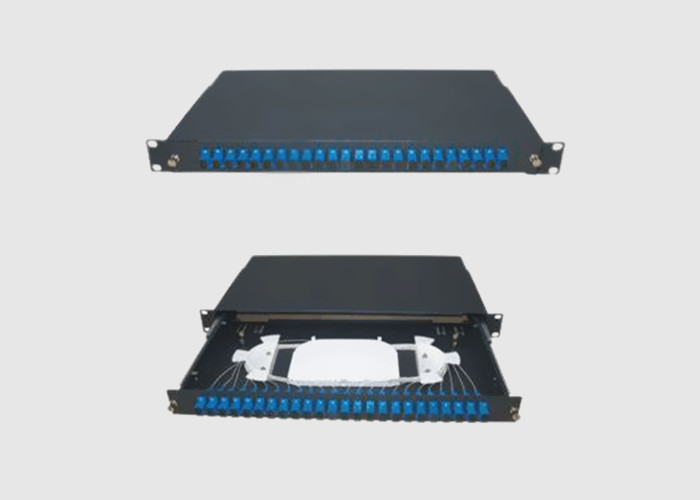

1U SC UPCのアダプターが付いている容易な滑走標準的なOS2繊維パッチ盤
基本情報:
繊維光学のパッチ盤は繊維ケーブルのための配分のハブとして機能するエンクロージャである。バルク（multi-strand）繊維ケーブルはパッチ盤に入り、それから各繊維の繊維は繊維の個々の繊維か組に分かれている。これらの個々の繊維は光ファイバケーブルに伝達し合うように設計されている電子デバイスにそれから接続する。
より大きいパネル構成はスライドおよび傾きとして供給することができる。これはSCまたはLCのアダプターを使用するとき密なパネル構成の大いにより容易な処理を可能にする。
48までの中心は単一1Uパネルで楽に収容することができる。
繊維パッチ盤24の左舷Benefit&の特徴:
1) 構造を滑らせることは正面玄関と来る。
2） Levitonのパッチ盤は慣習的な、膨らんだ繊維ケーブルを受け入れる。
3）は繊維の管理システムとの完全供給した。
4）利用できる荷を下されるまたはアダプターの要求された量と前もって積まれて。
5）単一モードで利用でき、多重モード。
6）利用できる前もって積まれたアダプターのタイプは含んでいる;ST、SC、FC、LCおよびMTRJ。
7） 220mmのAの最低の深さ。
8）フロント・パネルは左舷見出しこまを含んでいる。
9） Aの19インチの格納装置の光学パッチ盤。
10）黒いですか灰色の塗られた終わりを用いる穏やかな鋼鉄から組み立てられて。
繊維パッチ盤24の左舷塗布:
1) 電気通信網
2） FTTH
3） LAN、WANのCATVのnetoworks
4）活動的な装置終了
5） CCTV
6） IPTV
Specificaiton&Technology変数:
| 変数 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 作動の波長（nm） | SDWC:1310&1550;STWC:1310,1490 &1550 | ||||||||||
| 左舷波長範囲（nm） | 1310 ±40,1490 ±10および1550 ±40 | ||||||||||
| 挿入損失@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 均等性（dB） | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm （dB） | ≤0.3 | ||||||||||
| 入力パワー（MW） | 250max | ||||||||||
| 実用温度（℃） | -40~+85℃ | ||||||||||
| 保管温度（℃） | -40~+85℃ | ||||||||||
| 繊維のタイプ | コーニングG657A1、900μm、2mmの3mmの緩い管 | ||||||||||
| 次元（L×W×H） （mm） | 100×80×10,141×115×18、要求あり次第 | ||||||||||
*上記の指定の排他的なコネクター
19インチの棚の指定:
| 19インチの棚 | LGX | ||||||||||
| 構成 | 1U | 2U | 1U | 2U | |||||||
| パッキング次元（mm） | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 設置次元（mm） | 462.7×11.0 （4-Φ6） | 462.7×27.5 （6-Φ6） | 118（2-Φ6） | 118×29.2（2-Φ7） | |||||||
発注情報:
| WBC- | X- | X2- | 35- | XX | X- | XX | XX | X | ||
| P:報酬 :等級A X:顧客の要求に続きなさい |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01:01:99 02:02:98 ...... 50:50:50 |
1:1 m x:顧客の要求に続きなさい |
25:250μM繊維 09:900μMの緩い繊維 |
SC:SC/UPC SA:SC/APC 00:接続してはいけない |
D:D 1U: J1 2U: J2 |
|||
| 等級 | ポート番号 | 操作の波長 | 連結の比率 | 繊維の長さ | 繊維のタイプ | コネクターのタイプ | 次元 | |||
ウーハンGeeheサービス:
1) 高い環境の安定性
低い挿入損失、低い分極の依存した損失、低い背部反射およびよい均等性
2) 密集した構造
小型、それはいろいろな移動箱に直接取付けられ、ちょうど少しスペースをとることができる
3) 厳密な品質管理
私達は顧客の手へのあらゆるプロダクトが厳しいテスト標準に応じてあることを保証する
4) 良質ワイヤー棒
優秀なポリ塩化ビニール ワイヤー、よい強さおよび粘着性、長い寿命
