商品の詳細:
|
| モジュール名: | 980/1550NMワイドバンドのカプラー | 左舷タイプ: | 1×2 |
|---|---|---|---|
| 繊維のタイプ: | 繊維すべての港かSM繊維 | ジャケット: | 250umか900nmまたは他 |
| コネクター: | FC UPCのコネクターを使って | ピグテールの長さ: | 1m、1.5mまたはカスタマイズされる |
| 共通のパスの港: | PM980、PM1310またはPM1550 | 選択チャネル: | 2、4、8、16、18、36の48のチャネル |
| 作動の波長: | 980~1620 nm | パッケージ: | オリジナルのカートンのパッケージ;顧客の要求として |
| ハイライト: | 1550nmワイドバンドWDMコンバイナー,WDMコンバイナーはワイドバンドのカプラーを高耐久化した |
||

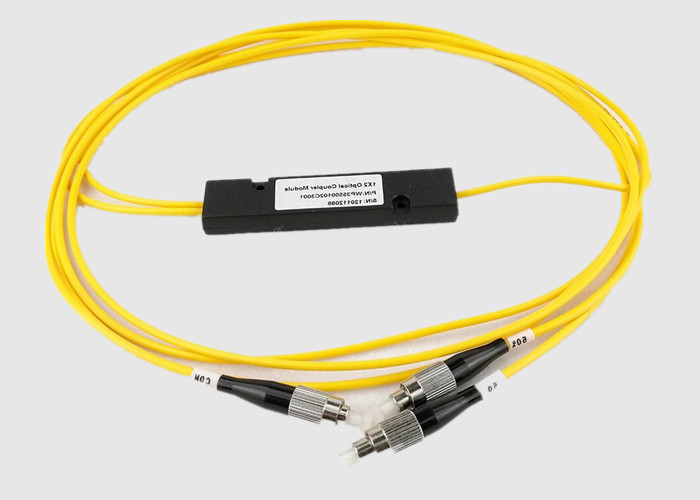

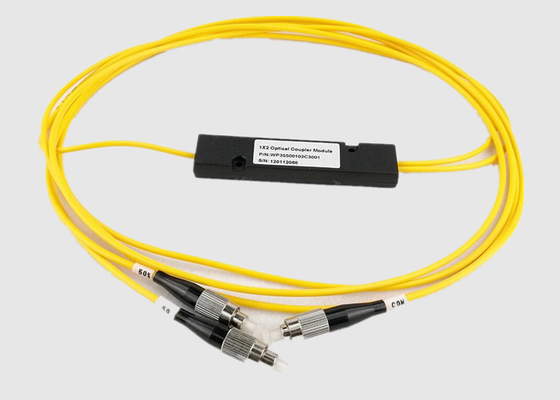

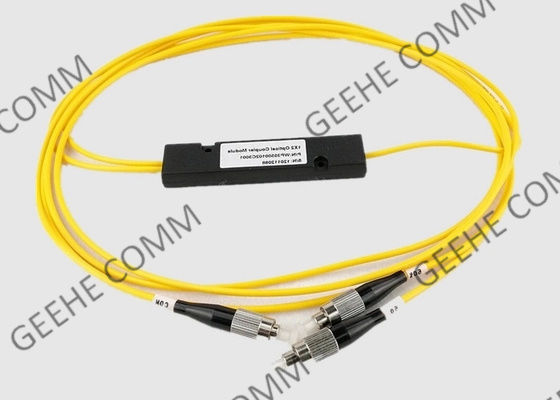

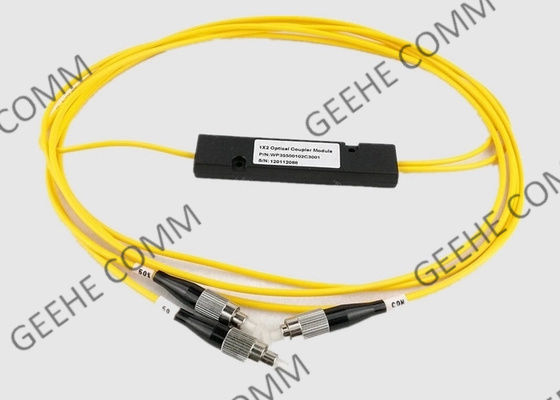

980/1550nmワイドバンドWDMコンバイナーはワイドバンドのカプラーを高耐久化した
基本情報:
Geeheは交通を配るように設計されているカプラーおよび波長部の多重交換装置（WDM'S）の広い範囲を製造する
付加的なケーブルを取付けないで繊維ネットワークの増加容量。Geeheはaのultra-reliable溶かされた先を細くすること機械を発達させ、改良した
コンピューター制御製作の場所。Geeheは低い挿入損失、優秀な安定性および長期信頼性を特色にする部品を提供する。すべてのカプラーは特定のネットワークの条件のプロダクト両立性を最大にしていろいろ包装様式およびパフォーマンス・レベルで利用できる。
注文構成は利用でき、Geeheの技術スタッフはあなたの特定の条件を満たすように単位の設計の助けることができる。
。
WDM Benefit&Features:
溶かされたWDM Benefit&Features:
*受動の視覚の部品のためのGR-1209-COREの条件
*受動の光学部品のためのGR-1221-COREの信頼性保証の条件
*単モード光コネクタの砂のジャンパー アセンブリのためのGR-326-COREの条件
* TIA-604繊維光学のコネクターのinterpretabilityの標準
*危険な物質の制限のROHSの指令
1×2はWDMの適用を溶かした:
Specifications&の技術変数:
| 変数 | 980/1550nm WDMか1060/1550nm WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| 繊維のタイプ（dB） | コーニングHI1060flex BF05635-02 | SMF-28e | |||||||
| 作動の波長（nm） | 980及び1550 | 1060及び1550 | 1310及び1550 | 1480及び1550 | |||||
| 作動の帯域幅（nm） | ±10/20 | ±15 | ±15 | ||||||
| 等級 | P | P | P | P | |||||
| 挿入損失（dB） | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 分離（dB） | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL （dB） | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 指向性（dB） | ≥55 | ||||||||
| 実用温度（℃） | -40 | +85 | ||||||||
*上記の指定はコネクターを除いている
*他の指定は顧客で要求する作ることができる
発注情報:
| WDM- | N- | XX | XX | X- | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01::SMF-28e 02:HI1060flex、 03:OFS BF05635-02 |
1:1m X:カスタム化 |
25:250μM繊維 09:900μMの緩い繊維20:2mmケーブル 30:3mmケーブル |
SC:SC/UPC SA:SC/APC ...... 00:コネクター無し |
: B:B C:C |
|||||
| 等級 | 操作の波長 | 繊維のタイプ | 繊維の長さ | ピグテールのタイプ | タイプを接続しなさい | 次元 | ||||
WDMのケーブル タイプ:
1. 単モード繊維は1つのモードが広がるようにする。
2.マルチモード・ファイバは多重モードの伝播を支える。
3.波長範囲はWDMが作動させる波長の範囲である。
4.帯域幅はまた、チャネル・スペーシングを、であるnmの窓のサイズ呼んだ。
5.チャネル・スペーシングは近隣チャネル間の頻度の中心に中心の相違である。200のGHzは.4 nmの間隔に対応する、100つのGHzは.2 nmの間隔に対応し、50のGHzは.1 nmの間隔に対応する。
6.チャネルの数は装置が情報を送らなければならないチャネルの数である。この数は4からより多くのチャネルを加える設計強化との160まで及ぶことができる。
7.挿入損失は光学輸送システムで波長部の多重交換装置（WDM）の挿入によって引き起こされる減少である。
分極依存した損失はすべての入力分極州を渡る挿入損失の最高の偏差である。
ウーハンGeehe Commサービス:
--連続的な改善;新しい挑戦の受諾
--革新の新しいプロセスおよび私達の顧客のための新製品を作成すること
--テストのための試供品
--工場点検はまた、第三者を点検する受け入れる
--より若いチーム
