商品の詳細:
|
| モジュール名: | 980/1550nm 広帯域カプラ | ポートタイプ: | 1×2 |
|---|---|---|---|
| 繊維の種類: | ファイバー オールポートまたはSMファイバー | ジャケット: | 250umか900nmまたは他 |
| コネクタ: | FCコネクタ付き | ピグテールの長さ: | 1M、1.5Mまたはカスタマイズされる |
| 共通のパスの港: | PM980、PM1310またはPM1550 | 選択チャネル: | 2、4、8、16、18、36の48のチャネル |
| 動作波長: | 980~1620 nm | パッケージ: | オリジナルのカートンのパッケージ;顧客の要求として |
| ハイライト: | 1550nmワイドバンドWDMコンバイナー,FCのコネクター ワイドバンドWDMコンバイナー |
||

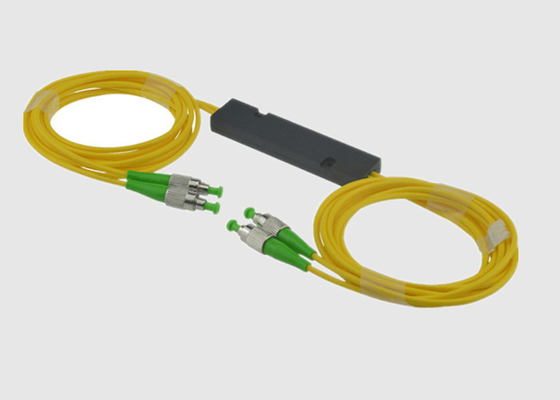

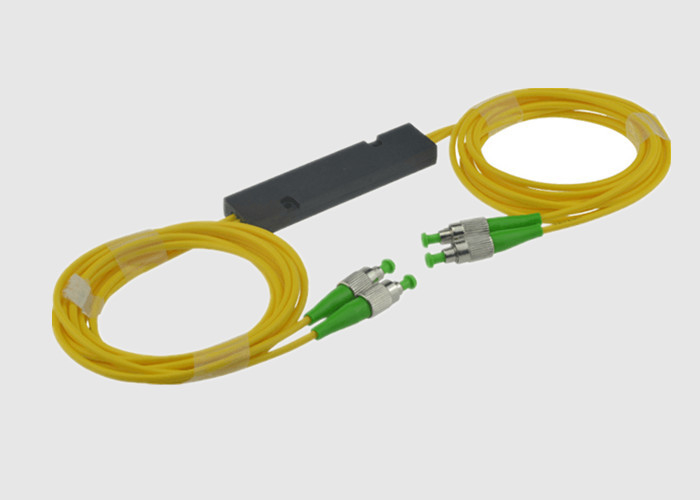

980/1550nm ブロードバンド WDM コンビナー
基本情報:
Geeheは,トラフィックと通信を分散するために設計された幅広いカップラーと波長分割マルチプレクサー (WDM) を製造しています.
追加ケーブルを設置することなく,ファイバーネットワークの容量を増加させる.
コンピュータ制御の製造ステーション.Geeheは,低挿入損失,優れた安定性,長期的信頼性を有する部品を提供しています.すべてのコップラーは,特定のネットワーク要件と製品の互換性を最大化するために,さまざまなパッケージスタイルとパフォーマンスレベルで利用できます..
Geehe の 技術スタッフ は,あなた の 特定の 要求 に 応じる ユニット の 設計 に お手伝い でき ます.
.
WDM 利点と特徴:
Fused WDM メリット&特徴:
* GR-1209-CORE 受動光学部品の要件
* GR-1221-CORE 受動光学部品の信頼性保証要件
* GR-326-CORE 単調光学コネクタ 砂ジャンパー組件に関する要件
* TIA-604 光ファイバーコネクタ解釈基準
* 危険物質の制限に関するROHS指令
1×2 融合型WDMアプリケーション:
仕様と技術パラメータ:
| パラメータ | 980/1550nm WDM または 1060/1550nm WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| ファイバータイプ (dB) | コーニング HI1060flex または OFS BF05635-02 | SMF-28e | |||||||
| 動作波長nm) | 980 & 1550 | 1060 と 1550 | 1310 & 1550 | 1480年 1550年 | |||||
| 動作帯域幅はnm) | ±10/20 | ±15 | ±15 | ||||||
| グレード | P | A について | P | A について | P | A について | P | A について | |
| 挿入損失dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 隔離するdB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDLはdB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 規制についてdB) | ≥55 | ||||||||
| 動作温度 ((°C) | -40 ~ +85 | ||||||||
* 上記仕様では,コネクタは除外されています.
* お客様の要求により他の仕様もできます
注文情報:
| WDM | N- | XX- | XX- | X- | XX- | XX- | X について | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm 半径30cm | 01: :SMF-28e 02HI1060フレックス 03: OFS BF05635-02 |
11m X:カスタマイズ |
25繊維 09:900μM ゆるいファイバー 20: 2mmケーブル 30: 3mmケーブル |
SC:SC/UPC SA:SC/APC ...... ありがとうございました 00接続器がない |
A:A: B:B C:C |
|||||
| グレード | 波長作戦 | 繊維の種類 | 繊維の長さ | 豚尾型 | 接続型 | サイズn | ||||
WDMケーブルタイプ:
1シングルモードの繊維は"つのモードで伝播できます
2マルチモードファイバーは複数のモードの伝播をサポートします
3波長範囲は,WDMが動作する波長範囲です.
4帯域幅は,チャンネル間隔とも呼ばれ,ナムで表示される窓の大きさです.
5チャンネル間隔は,隣接するチャンネル間の周波数の中心から中心の差である.200 GHzは0.4nm間隔,100 GHzは0.2nm間隔に対応する.そして50GHzは.1nm間隔で
6チャンネル数は,デバイスが情報を送信しなければならないチャンネルの数である.この数は,4 から 160 までの範囲で,デザインの改良によりより多くのチャンネルを追加することができます.
7挿入損失は,波長分割マルチプレクサー (WDM) を光学伝送システムに挿入することで生じる衰弱である.
偏振依存損失は,すべての入力偏振状態における挿入損失の最大偏差である.
ウハン・ギヘ通信サービス:
-- 継続的な改善,新しい課題を受け入れること
-- 新しいプロセスを革新し,顧客のために新しい製品を作成します
-- 検査のための無料サンプル
-- 工場の検査,第三者の検査も受け入れる
-- 若いチーム
