商品の詳細:
|
| モデル名: | Mpo コネクタ光ファイバー | 繊維の中心: | 8 コア、12 コアまたは 24 コア |
|---|---|---|---|
| 繊維の直径: | 3.0mm | コネクタの種類: | MTP、MPO、MTP (エリート)、MPO (エリート) |
| ジャケット色: | ベージュ/アクア/グリーン/イエローなど | ファイバージャケット素材: | ライザー (OFNR)、プレナム (OFNP)、LSZH |
| 繊維の長さ: | 1mまたはあなたの要求として | 繊維の種類: | シングルモード (OM3、OM4、OM5 はオプション) |
| 波長: | 850nm/1310nm/1550nm | 応用: | 光増幅器、ファイバーレーザー |

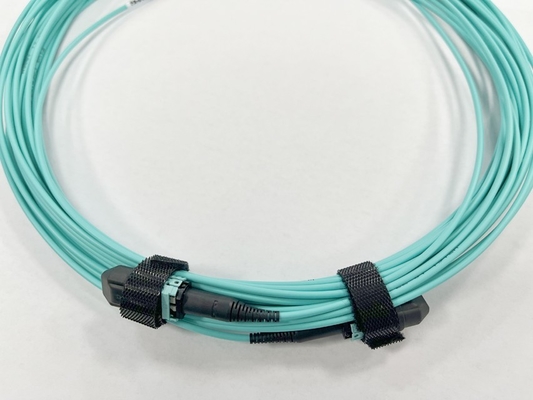

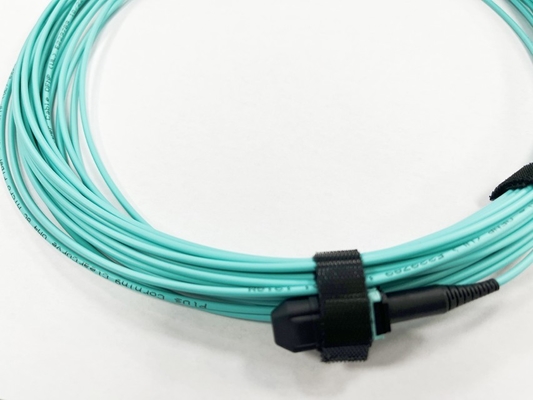

8F OM4 2mm OD MPO(F)-MPO(F) タイプ B OFNP 低損失 13m
簡単な説明：
* Standard、Elite / Low Loss で利用可能な挿入損失タイプ
* ファイバー数は 8、12、24、48 コアで利用可能
* 利用可能な MTP/MPO コネクタ タイプ: オス、メス、オスからメス
* ファイバ タイプは、SM (G652D、G657A1、G657A2)、MM (OM3、OM4) で利用可能
* ケーブル ジャケット タイプは、OFNR、LSZH、OFNP で利用可能
* マルチファイバー コネクタのタイプは、MTP、APC 付き MPO、または PC 研磨タイプで利用できます。
* 1 ～ 999 メートルのケーブル長、カスタマイズ可能
* 丸型、リボン型のケーブル タイプをご用意
*ファイバールーティングを改善および簡素化し、ファイバー管理スペースを削減します
* IEC-61754-7 に準拠。EIA/TIA-604-5 (FOCIS 5) 規格。
主な機能と利点:
* 角度付きブーツ付き MPO コネクタ
* 円形、楕円形、裸のリボン ファイバ ケーブル アセンブリに最適
* 高性能 IL & RL
* 再研磨のためにハウジングを取り外すことができます
*プッシュプルタブでアダプターから抜き取ることができます
* 45 度、90 度、およびフレキシブル ブーツで利用可能
*高い機械的および熱抵抗
仕様とパラメータ:
光ファイバー性能:
| MPO コネクタ | スタンダードSm | 低損失Sm | 標準ミリ | 低損失ミリ | |
| 挿入損失 | 代表値(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 最大(デシベル) | 0.75 | 0.35 | 0.6 | 0.35 | |
| リターンロス (dB) | APCで60以上 (8角磨き) | PCの場合は20以上 | |||
| PCの場合は50以上 | — | ||||
| 男性/女性(デシベル) | オス：ピンあり、メス：ピンなし | ||||
| 引張強度 (dB) | ≤0.3 (最大 66N) | ||||
| 振動（デシベル） | ≤0.3 (10-55Hz) | ||||
| 熱サイクル (dB) | ≤0.3 (-40~75℃、21サイクル) | ||||
端面の幾何学的パラメータ:
| アイテム | 仕様 | ||||
| SM | んん | ||||
| 処方箋(んん) | MIN 2000 | ||||
| RY(んん) | 5 分 | ||||
| 繊維の高さ (nm) | 1000-3500 | ||||
| 最大。違います。全高 (nm) | 最大: 500 | ||||
| 最大。違います。高さ調整 (nm) | 最大: 300 | ||||
| X 軸角度 ( °) | -0.2～0.2 | ||||
| Y 軸角度 ( °) | PC：-0.2～0.2 APC：7.8～8.2 | -0.2～0.2 | |||
| コアディップ | なし | -100～200 | |||
注文情報:
| MPO | -XX | -XX | -XX | -バツ | -XX | -バツ | -XX |
| A1: G657A1 A2: G657A2 M3:OM3 M4:OM4 M5:OM5 | LZ: LSZH NP：OFNP NR：OFNR | FF: MPO/MPO(女性から女性へ) MF: MPO/MPO (オスからメス) MM: MPO/MPO (オスからオス) | L：低損失 B: 標準損失 | 12:1×12芯 48:4×12芯 72:6×12芯 96:8×12芯 | A：TIA568スルータイプ B：TIA568リバースタイプ C：TIA568クロスタイプ | 5M～ 50M | |
| 性別タイプ | ハウジングの色 | フェルール | コネクタ損失基準 | ファイバーコア | 極性 | 繊維長 |
応用：
アプリケーションと関連規格
アレイ トランク ケーブル
アレイファイバーからシングルファイバーへのファンアウトおよびカセット
高密度カード エッジ アクセス
光スイッチング フレーム間接続
MPO 画像:
