商品の詳細:
|
| モデル名: | アダプタ付きの光ファイバーラックマウント | 構造: | 19インチラックマウント |
|---|---|---|---|
| 材料: | Zinc-plated鋼板を冷間圧延しなさい | ラックの色: | ブラック ホワイト グレー |
| 高さ: | 1U、2U、3U、4U、8U | 港: | 6、12、24、48、72、96、144 |
| コネクタ: | SC LC FC ST | 厚さ: | 0.8mm、1.0mm、1.2mm |
| 次元（L×W×H） mm: | 1×32：141×115×18 | 特徴: | ちり止めを防水しなさい |
| ハイライト: | 19インチFTTHのパッチ盤,1U FTTHのパッチ盤,FTTH 24左舷繊維パッチ盤 |
||

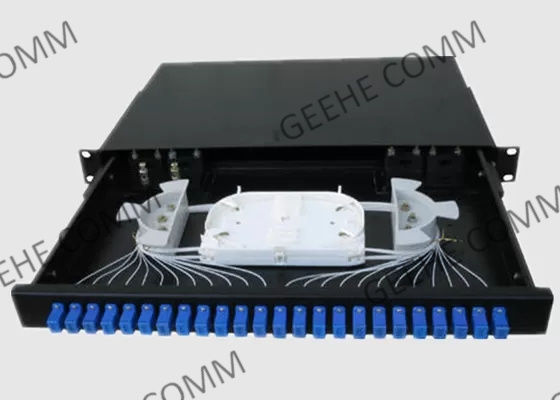

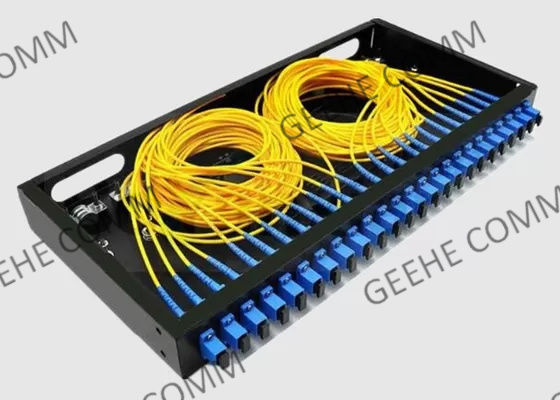

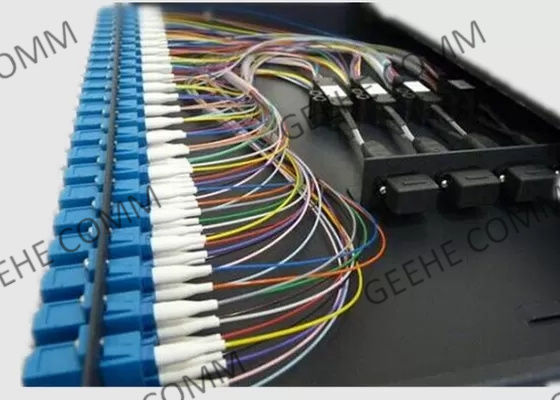

FTTH 1U 24ポート 19インチ シングルモード光ファイバーラックマウント（アダプター付き）
基本情報:
この19インチラックマウント光ファイバー配電フレームは、FC、SC、ST、LCアダプターに対応しています。エンクロージャーはスチール製で、前面パネルはケーブル配線とコネクタの取り付けのために簡単に取り外せるように設計されています。

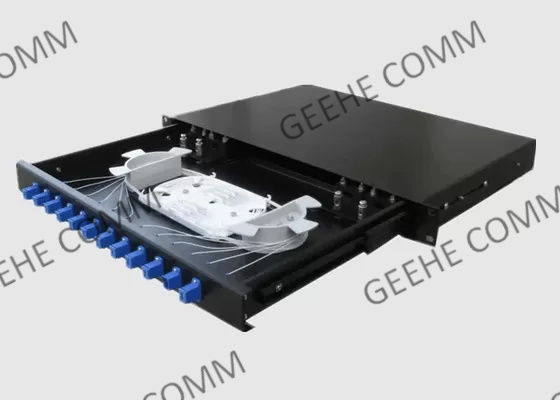

エンクロージャーの前面には、ファイバー管理が必要な場合にシャーシ内部にアクセスするためのプッシュピン式スライドアウトトレイがあります。ケーブル管理クリップの完全なセットが付属しています。背面パネルには、すべてのファイバーに対応するために必要なすべてのケーブル配線用切り欠きがあります。
前面パネルにはさまざまなファイバーアダプタープレートがあり、ニーズに合わせて接続タイプを注文できます。
利点と特徴:
アプリケーション:
仕様と技術パラメータ:
| パラメータ | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 動作波長(nm) | SDWC:1310&1550；STWC:1310,1490&1550 | ||||||||||
| ポート波長範囲(nm) | 1310 ±40,1490 ±10 および 1550 ±40 | ||||||||||
| 挿入損失 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 均一性 (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| 入力電力 (mW) | 250max | ||||||||||
| 動作温度 (℃) | -40~+85℃ | ||||||||||
| 保管温度 (℃) | -40~+85℃ | ||||||||||
| ファイバータイプ | Corning G657A1、900μm、2mm、3mmルーズチューブ | ||||||||||
| 寸法(L×W×H) (mm) | 100×80×10,141×115×18,ご要望に応じて | ||||||||||
* 上記仕様はコネクタを除く
19インチラック仕様:
| 19インチラック | LGX | ||||||||||
| 構成 | 1U | 2U | 1U | 2U | |||||||
| 梱包寸法(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 設置寸法(mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
注文情報:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: プレミアム A: グレードA X: お客様の要件に従う |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 m x: お客様の要件に従う |
25:250μMファイバー 09:900μMルーズファイバー |
SC: SC/UPC SA: SC/APC 00:no connect |
D:D 1U:J1 2U:J2 |
|||
| グレード | ポート数 | 動作波長 | カップリング比 | ファイバー長 | ファイバータイプ | コネクタタイプ | 寸法 | |||
Geehe Factoryファイバーパッチパネルの性能:
