商品の詳細:
|
| モデル名: | 光ファイバーパッチパネル 壁掛け | 構造: | 19インチラックマウント |
|---|---|---|---|
| 棚材料: | 冷間圧延された鋼鉄、AL | ラックの色: | 黒、白、グレー、またはOEM |
| 高さ: | 1U、2U、3U、4U、8U | 港: | 6、12、24、48、72、96、144 |
| コネクタ: | SC LC FC ST | 厚さ: | 0.8mm、1.0mm、1.2mm |
| 最大ファイバーコア数: | 12 | 寸法 (HxWxD): | 48.2×27.8×44ミリ |
| ハイライト: | 19インチ1U SC繊維パッチ盤,19インチ1Uの壁の台紙繊維パッチ盤,1U 24左舷sc繊維パッチ盤 |
||

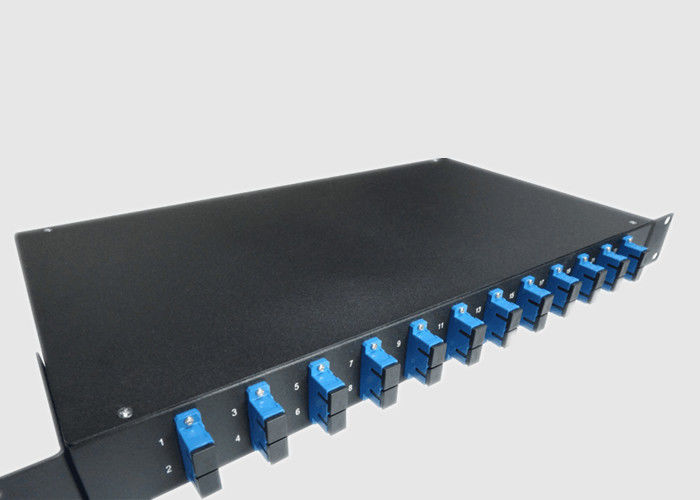

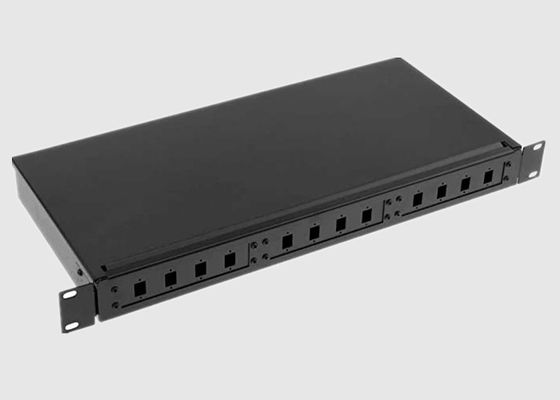

19インチ 24ポートSCコネクタ 1U 光ファイバーパッチパネル 壁マウント
基本情報:

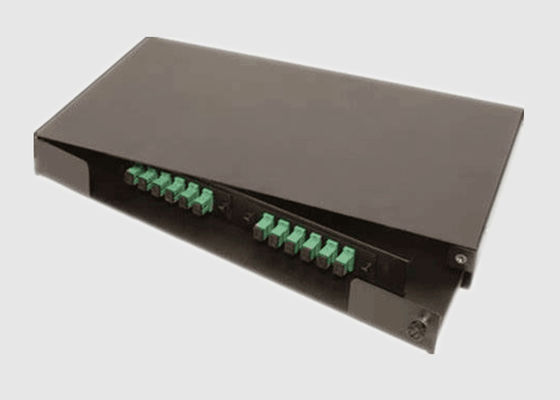

19インチスライディング光ファイバーパッチパネルは,内部光ファイバー管理を容易にし,1U,2U,4Uの高さの増加で光ファイバー密度を最大化するために設計されています.
滑り台は,ファイバーケーブルへのアクセスが容易である.パネルは,SC Simplex,SC Duplex,ST/FC (Dカットアウト) の1×4,1×8,1×1×16,1×32,1×64,2×4,2×8,2×16,2×32の構成に対応する.LCデュプレックス (SCシンプレックスフットプリント),LC Quad (SC デュプレックスフットプリント).バージョンは,MTP MPOのカットアウトをバックに搭載し,MTP/MPOのトランク,関連ファイバーアクセサリー,ピグテイルなどで使用できます.
パッチパネル 壁マウント メリット& 機能:
パッチパネル 壁掛けの適用:
仕様と技術パラメータ:
| パラメータ | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2×8 | 2x16 | 2x32 | ||
| 動作波長(nm) | SDWC:1310&1550"STWC:1310,1490&1550 | ||||||||||
| ポート波長範囲(nm) | 1310 ±40,1490 ±10 と 1550 ±40 | ||||||||||
| 挿入損失 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 均一性 (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@1310/1550 nm (dB) | ≤0.3 | ||||||||||
| 入力電源 (mW) | 250 最大 | ||||||||||
| 動作温度 (°C) | -40~+85°C | ||||||||||
| 貯蔵温度 (°C) | -40~+85°C | ||||||||||
| 繊維の種類 | コーニング G657A1, 900μm, 2mm, 3mm ローズチューブ | ||||||||||
| 尺寸 (L×W×H) (mm) | 100×80×10,141×115×18,要求に応じて | ||||||||||
* 上記仕様専用コネクタ
19インチラック 仕様
| 19 インチラック | LGX | ||||||||||
| 構成 | 1U | 2U | 1U | 2U | |||||||
| パッケージの寸法(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 装置の寸法(mm) | 462.7×11.0 ((4-Φ6) | 462.7×27.5 ((6-Φ6) | 118(2-Φ6) | 118×29です2(2-Φ7) | |||||||
注文情報:
| 白血球 | X- | X2 - | 35〜 | XX- | X- | XX- | XX- | X について | ||
| P:プレミアム A:A級 X: お客様の要求に従って |
13ほら ほら 141X4 ... ほら 2322 × 32 |
35:1310/1550nm | 0101:99 0202:98 ...... ありがとうございました 5050: 50: 50:50 |
11m x:顧客 の 要求 に 従う |
25繊維 09:900μM ゆるい繊維 |
SC: SC/UPC SA: SC/APC 00接続なし |
D:D 1U:J1 2U:J2 |
|||
| グレード | ポート番号 | 波長作戦 | 結合比 | 繊維の長さ | 繊維の種類 | コネクタタイプ | サイズ | |||
武漢・ギヘサービス:
1) 環境に高い安定性
低挿入損失,低偏振依存損失,低裏反射,良好な均一性
2) コンパクトな構造
移動箱の種類に直接インストールされ,ちょうど小さなスペースを占める
3) 厳格な品質管理
厳格なテスト基準に 服従しています
4) 高品質のワイヤストッド
優れたPVCワイヤ,強さ,耐久性,長寿
