商品の詳細:
|
| モデル名前: | 繊維光学のパッチ盤の壁の台紙 | 構造: | 冷間圧延された鋼鉄 |
|---|---|---|---|
| 棚材料: | 50mm | 棚色: | 黒く、白く、灰色、またはOEM |
| 高さ: | 1U、2U、3U、4U、8U | 港: | 6、12、24、48、72、96、144 |
| 調整範囲の取付け: | 50mm | 厚さ: | 0.8mm、1.0mm、1.2mm |
| 物質的なコーティング: | 粉のコーティング | 1U次元（Hxwxd）: | 48.2×27.8×44mm |
| スプライス容量: | 24の繊維 | コネクター容量: | 12pcs SCまたは24pcs LCのコネクター |
| ハイライト: | LCのスプライスの皿繊維パッチ盤,24の港1U繊維lcのパッチ盤,1u 19インチ24の港繊維パッチ盤 |
||

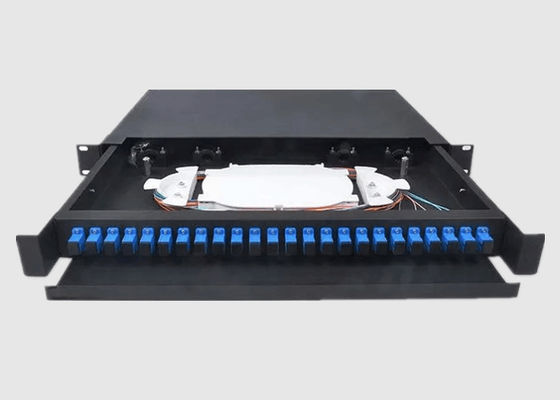

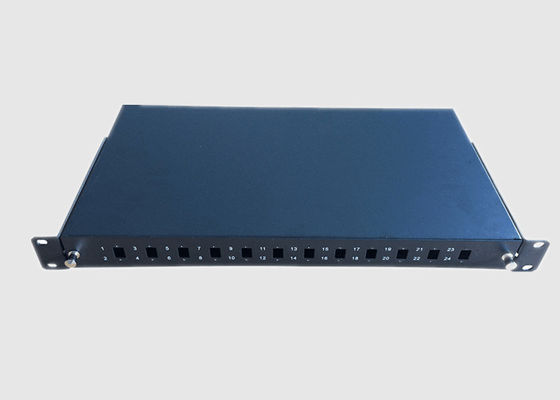

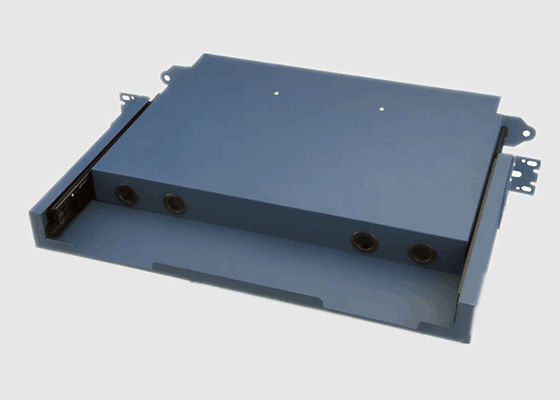

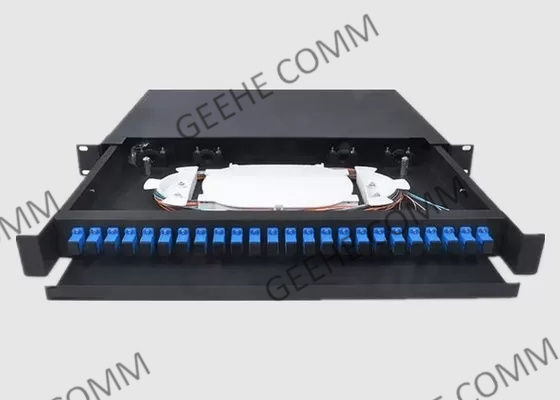

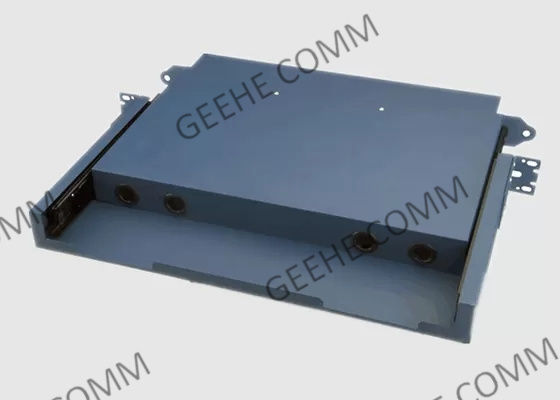

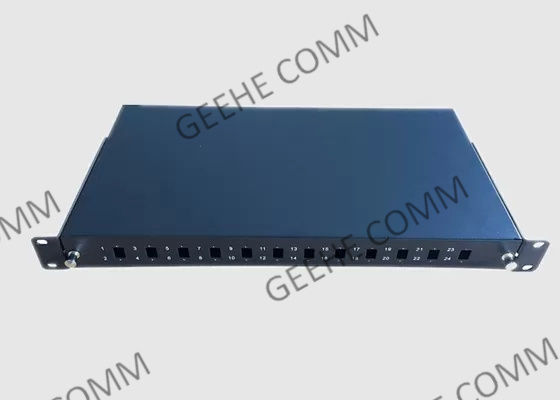

24左舷LC SpliceTray 19インチの棚取付け可能な繊維パッチ盤の製造業者
基本情報:
LCのスプライスの視覚のパッチ盤はユーザーが入手しやすく、信頼できるパネルに頼るのでネットワーク システム操作、に基本的である。ラック マウントのパネルを滑らせるこれらは12の港を特色にし、12個のLCの複式アパートの多重モードのアダプターによって前もって積まれて来る。
私達は供給してもいい:24C、36C、48C、96C、繊維光学のピグテールおよびアダプターの、単モードまたはマルチモード・ファイバの関係の有無にかかわらず、任意144C。
パッチ盤の壁の台紙のBenefit&の特徴:
パッチ盤の壁の台紙の塗布:
電気通信網
FTTH
LAN、WANのCATVネットワーク
活動的な装置終了
Specificaiton&Technology変数:
| 変数 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 作動の波長（nm） | SDWC:1310&1550;STWC:1310,1490 &1550 | ||||||||||
| 左舷波長範囲（nm） | 1310 ±40,1490 ±10および1550 ±40 | ||||||||||
| 挿入損失@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 均等性（dB） | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm （dB） | ≤0.3 | ||||||||||
| 入力パワー（MW） | 250max | ||||||||||
| 実用温度（℃） | -40~+85℃ | ||||||||||
| 保管温度（℃） | -40~+85℃ | ||||||||||
| 繊維のタイプ | コーニングG657A1、900μm、2mmの3mmの緩い管 | ||||||||||
| 次元（L×W×H） （mm） | 100×80×10,141×115×18、要求あり次第 | ||||||||||
*上記の指定の排他的なコネクター
19インチの棚の指定:
| 19インチの棚 | LGX | ||||||||||
| 構成 | 1U | 2U | 1U | 2U | |||||||
| パッキング次元（mm） | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 設置次元（mm） | 462.7×11.0 （4-Φ6） | 462.7×27.5 （6-Φ6） | 118（2-Φ6） | 118×29.2（2-Φ7） | |||||||
発注情報:
| WBC- | X- | X2- | 35- | XX | X- | XX | XX | X | ||
| P:報酬 :等級A X:顧客の要求に続きなさい |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01:01:99 02:02:98 ...... 50:50:50 |
1:1 m x:顧客の要求に続きなさい |
25:250μM繊維 09:900μMの緩い繊維 |
SC:SC/UPC SA:SC/APC 00:接続してはいけない |
D:D 1U: J1 2U: J2 |
|||
| 等級 | ポート番号 | 操作の波長 | 連結の比率 | 繊維の長さ | 繊維のタイプ | コネクターのタイプ | 次元 | |||
ウーハンGeeheサービス:
1) 高い環境の安定性
低い挿入損失、低い分極の依存した損失、低い背部反射およびよい均等性
2) 密集した構造
小型、それはいろいろな移動箱に直接取付けられ、ちょうど少しスペースをとることができる
3) 厳密な品質管理
私達は顧客の手へのあらゆるプロダクトが厳しいテスト標準に応じてあることを保証する
4) 良質ワイヤー棒
優秀なポリ塩化ビニール ワイヤー、よい強さおよび粘着性、長い寿命
