商品の詳細:
|
| モデル名前: | 産業繊維光学のパッチ盤 | 構造: | 冷間圧延された鋼鉄 |
|---|---|---|---|
| ケーブルの記入項目: | 2x25mm腺の穴、2x20mm腺の穴 | 棚色: | 黒く、白く、灰色、またはOEM |
| 高さ: | 1U、2U、3U、4U、8U | 港: | 6、12、24、48、72、96、144 |
| 調整範囲の取付け: | 50mm | 繊維の中心: | 12-24繊維、Lc繊維のピグテールへのMPO |
| 重量: | 2.9kgs | 1U次元（Hxwxd）: | 48.2×27.8×44mm |
| ハイライト: | LCのパッチ盤へのOM3 MPO,LCのパッチ盤への24左舷MPO,LCのパッチ盤への4U MPO |
||

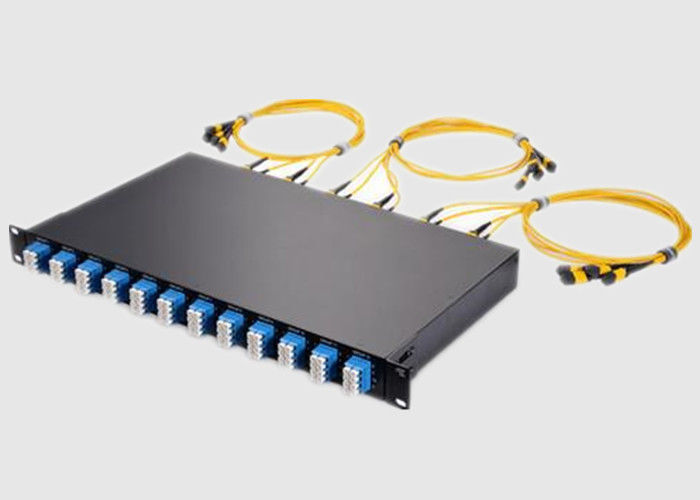

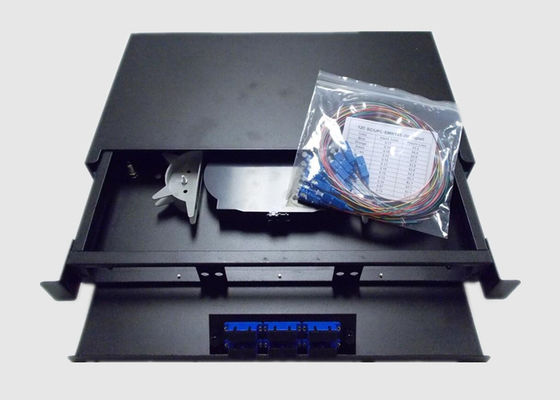

LC 24繊維のピグテールの電気通信の産業繊維光学のパッチ盤へのOM3 MPO
基本情報:

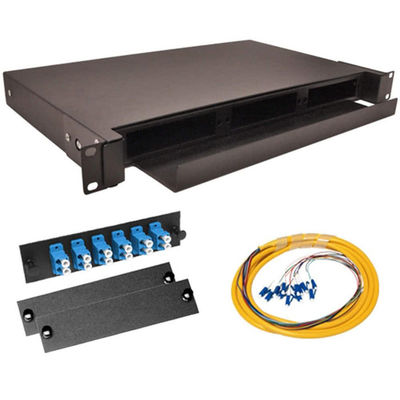

6つの港からのLCまたはLC APCのすべてのコネクターのタイプLC、LC APC、SC、SC APC、FC、FC APC、およびSTおよび72までの港の36の港へのピグテールが付いている荷を積まれた1Uパッチ盤のキット。6つの港からのLCまたはLC APCのすべてのコネクターのタイプLC、LC APC、SC、SC APC、FC、FC APC、およびSTおよび144までの港の72の港へのピグテールが付いている2Uパッチ盤のキット。
すべてのキットはあなたの繊維の計算の必要性に合うためにあなたの選択およびスプライスの皿のコネクターのためのアダプター版によって荷を積まれる1RU繊維パッチ盤（か2RU繊維パッチ盤を）、また繊維光学のピグテール含んでいる。パッチ盤のすべての未使用スロットはブランクとパネルの内部を保護するために荷を積まれる。
私達はブラック ボックス ラックマウント式繊維のキャビネットに最大自在性のためのあなたの条件および高密度終了を満たしてもいい。
パッチ盤の壁の台紙のBenefit&の特徴:
パッチ盤の壁の台紙の塗布:
電気通信網
FTTH、LAN、WANのCATVネットワーク
活動的な装置終了
EDFA/WDMシステム
Specificaiton&Technology変数:
| 変数 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 作動の波長（nm） | SDWC:1310&1550;STWC:1310,1490 &1550 | ||||||||||
| 左舷波長範囲（nm） | 1310 ±40,1490 ±10および1550 ±40 | ||||||||||
| 挿入損失@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 均等性（dB） | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm （dB） | ≤0.3 | ||||||||||
| 入力パワー（MW） | 250max | ||||||||||
| 実用温度（℃） | -40~+85℃ | ||||||||||
| 保管温度（℃） | -40~+85℃ | ||||||||||
| 繊維のタイプ | コーニングG657A1、900μm、2mmの3mmの緩い管 | ||||||||||
| 次元（L×W×H） （mm） | 100×80×10,141×115×18、要求あり次第 | ||||||||||
*上記の指定の排他的なコネクター
19インチの棚の指定:
| 19インチの棚 | LGX | ||||||||||
| 構成 | 1U | 2U | 1U | 2U | |||||||
| パッキング次元（mm） | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 設置次元（mm） | 462.7×11.0 （4-Φ6） | 462.7×27.5 （6-Φ6） | 118（2-Φ6） | 118×29.2（2-Φ7） | |||||||
発注情報:
| WBC- | X- | X2- | 35- | XX | X- | XX | XX | X | ||
| P:報酬 :等級A X:顧客の要求に続きなさい |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01:01:99 02:02:98 ...... 50:50:50 |
1:1 m x:顧客の要求に続きなさい |
25:250μM繊維 09:900μMの緩い繊維 |
SC:SC/UPC SA:SC/APC 00:接続してはいけない |
D:D 1U: J1 2U: J2 |
|||
| 等級 | ポート番号 | 操作の波長 | 連結の比率 | 繊維の長さ | 繊維のタイプ | コネクターのタイプ | 次元 | |||
ウーハンGeeheサービス:
1) 高い環境の安定性
低い挿入損失、低い分極の依存した損失、低い背部反射およびよい均等性
2) 密集した構造
小型、それはいろいろな移動箱に直接取付けられ、ちょうど少しスペースをとることができる
3) 厳密な品質管理
私達は顧客の手へのあらゆるプロダクトが厳しいテスト標準に応じてあることを保証する
4) 速い配達
巧みな、安定した労働者で、すべての順序の転換は競争相手より速くある
5) 工場監査
私達は有名なブランドに協力し、15年間の工場点検の経験の日本の顧客は、SGSによって全体をよく知られているためにプロセスを点検し。
コンタクトパーソン: Ms. Yu Ying
電話番号: +86 15727094728
