商品の詳細:
|
| モデル名: | 4U HD ラックマウントファイバーパッチパネル | 構造: | 冷たい鉄鋼 |
|---|---|---|---|
| アダプター/ポート番号: | 24 | アダプタタイプ: | SC デュプレックス (青) |
| 高さ: | 1U、2U、3U、4U、8U | 港: | 612 24 48 7296144 について |
| マウント調整範囲: | 50mm | プレートの材料: | 1.5mmSPCC (ブラックコーティング) |
| 材料のコーティング: | 粉末コーティング | 1U 寸法 (Hxwxd): | 483 (H) × 44 (H) × 380mm ((W) |
| スプライス容量: | 24の繊維 | RoHS 準拠状況: | 適合している |
| ハイライト: | 4Uラック マウント繊維パッチ盤,MTPカセットが付いている繊維パッチ盤,MPOカセットが付いている視覚のパッチ盤 |
||

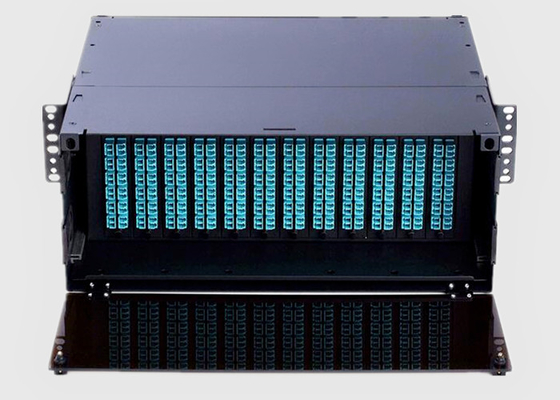

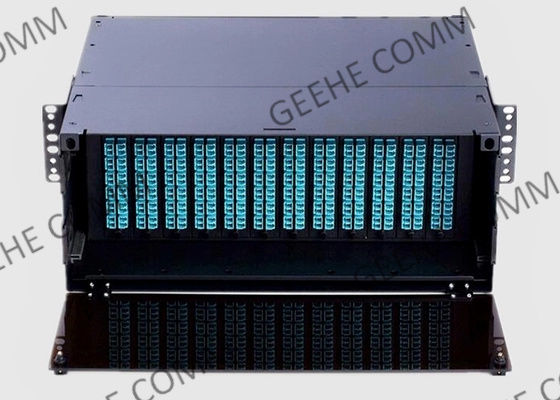

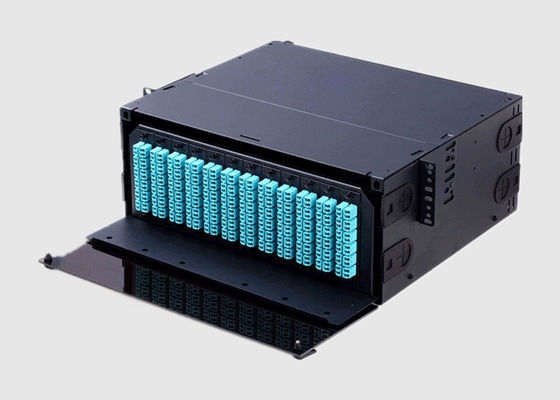

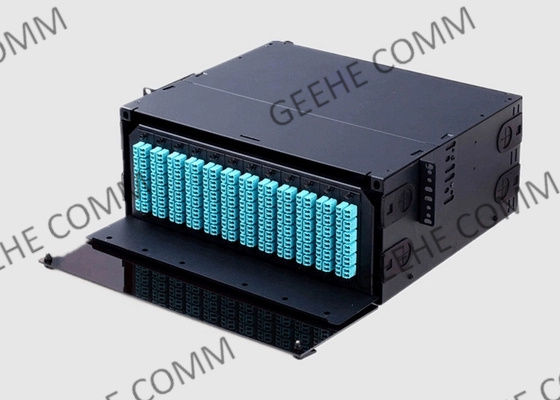

4U HD ラックマウント光ファイバーパッチパネル、アダプターパネルまたはMPO/MTPカセット付き
基本情報：
HD 4U（ラックユニット）パッチパネル。1U、2U、3Uバージョンもオプションで利用可能です。これは、LGXアダプタープレートまたはLGX MTP / MPOカセットに対応するフルLGX互換パッチパネルです。これらのユニットは、引き出しトレイを備え、前面と背面から完全にアクセスできます。また、これらのユニットには、前面にヒンジ付きのフルLexanスモーククリアアクセスパネルと、ユニット背面にヒンジ付きアクセスパネルがあります。
この4U 19インチ288ファイバー高密度光ファイバーパッチパネルは、10G/40G/100Gデータセンター向けに設計されており、最大12個のアダプターパネルまたは12個のLGX MPO/MTPカセットを保持できます。MPO-LCまたはMTP-LCコネクタファンアウトケーブルも利用可能です。
光ファイバーパッチパネル24ポート利点と特徴：
1. LGX互換
2. ラックマウント可能
3. 19インチ標準サイズ、軽量で堅牢な構造
4. 内部のモジュール交換可能
5. リボンケーブルと丸型ケーブルの両方に適しています
6. 光ファイバーケーブルの曲げ半径が40mm以上になるように設計を改善
7. 粉体塗装
8. スモークLexanフロントカバー
9. 簡単なアクセス用のスライドアウトトレイ
10. 前面と背面のヒンジ付きドア
12. 取り付けハードウェアとケーブル管理アクセサリが含まれています
光ファイバーパッチパネル24ポートアプリケーション：
1) 電気通信ネットワーク
2) FTTH
3) LAN、WAN、CATVネットワーク
4) アクティブデバイスの終端
5) CCTV
仕様と技術パラメータ：
| パラメータ | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 動作波長（nm） | SDWC：1310＆1550；STWC：1310、1490＆1550 | ||||||||||
| ポート波長範囲（nm） | 1310±40、1490±10および1550±40 | ||||||||||
| 挿入損失@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 均一性（dB） | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm（dB） | ≤0.3 | ||||||||||
| 入力電力（mW） | 最大250 | ||||||||||
| 動作温度（℃） | -40〜+85℃ | ||||||||||
| 保管温度（℃） | -40〜+85℃ | ||||||||||
| ファイバータイプ | Corning G657A1、900μm、2mm、3mmルーズチューブ | ||||||||||
| 寸法（L×W×H）（mm） | 100×80×10、141×115×18、ご要望に応じて | ||||||||||
* 上記の仕様はコネクタを除く
19インチラック仕様：
| 19インチラック | LGX | ||||||||||
| 構成 | 1U | 2U | 1U | 2U | |||||||
| 梱包寸法（mm） | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 設置寸法（mm） | 462.7×11.0（4-Φ6） | 462.7×27.5（6-Φ6） | 118（2-Φ6） | 118×29.2（2-Φ7） | |||||||
注文情報：
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P：プレミアム A：グレードA X：お客様の要件に従う |
13：1x3 14：1X4 … 232：2 X32 |
35：1310/1550nm | 01：01：99 02：02：98 … 50：50：50 |
1：1 m x：お客様の要件に従う |
25：250μMファイバー 09：900μMルーズファイバー |
SC：SC/UPC SA：SC/APC 00：接続なし |
D：D 1U：J1 2U：J2 |
|||
| グレード | ポート番号 | 動作波長 | 結合比 | ファイバー長 | ファイバータイプ | コネクタタイプ | 寸法 | |||
武漢Geeheサービス：
1）高い環境安定性
低挿入損失、低偏波依存損失、低背面反射、および良好な均一性
2）コンパクトな構造
小型で、さまざまな転送ボックスに直接設置でき、わずかなスペースしか占有しません
3）厳格な品質管理
お客様の手元に届くすべての製品が厳格な試験基準に合格していることを保証します
4）高品質のワイヤーロッド
優れたPVCワイヤー、優れた強度と靭性、長寿命
